Рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Рулевое управление. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 2
Артикул: 121576616 Категории: Запчасти к комбайнам Claas Lexion, Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas
Описание

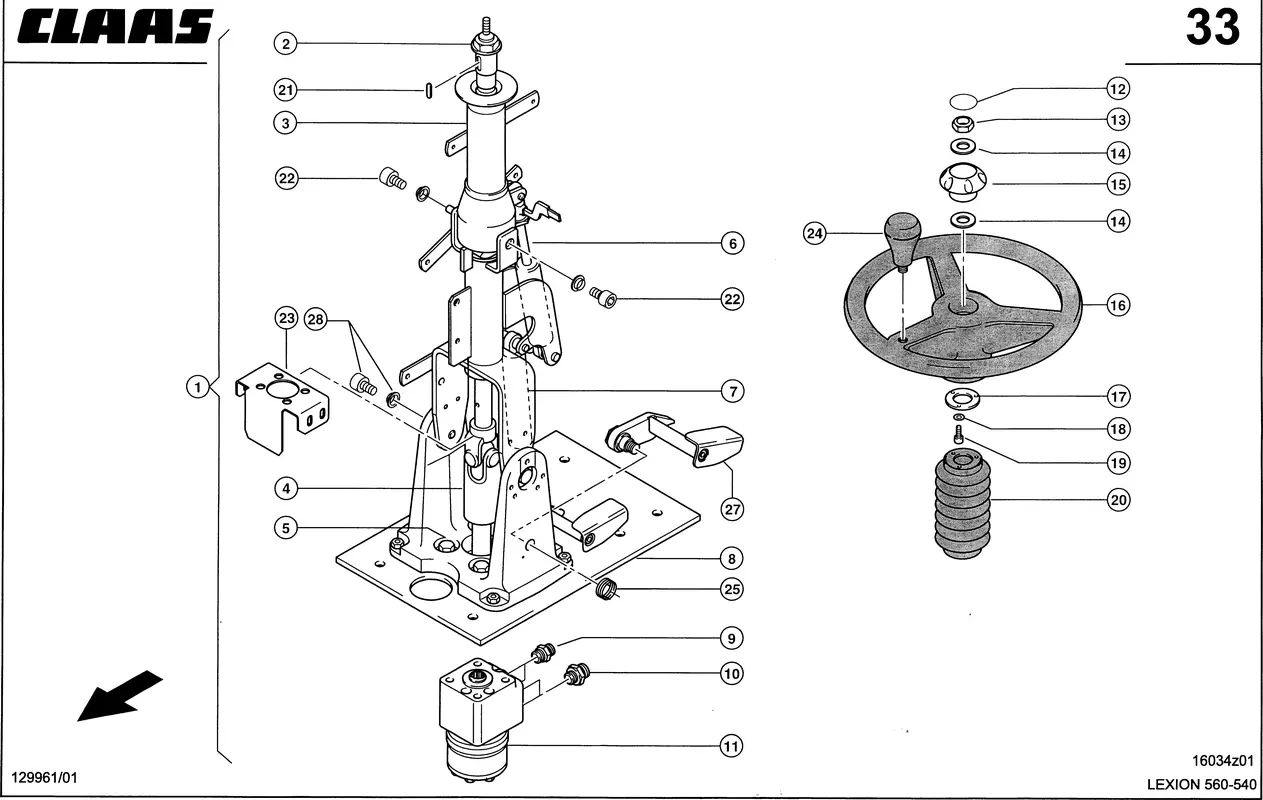

Номер на схеме | 1 |
Название детали | Колонка Руля 0005464027 |
Ссылка на деталь | 0005464027 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002333810 |
Ссылка на деталь | 0002333810 |
Номер на схеме | 3 |
Название детали | Колонка Руля 0005464231 |
Ссылка на деталь | 0005464231 |
Номер на схеме | 4 |
Название детали | Вал Сошки Р/Упр. 0005464251 |
Ссылка на деталь | 0005464251 |
Номер на схеме | 5 |
Название детали | Опорна Резиновая 0005464283 |
Ссылка на деталь | 0005464283 |
Номер на схеме | 6 |
Название детали | Элемент Упругий 0005464240 |
Ссылка на деталь | 0005464240 |
Номер на схеме | 7 |
Название детали | Элемент Упругий 0005464270 |
Ссылка на деталь | 0005464270 |
Номер на схеме | 8 |
Название детали | Плита 0005464264 |
Ссылка на деталь | 0005464264 |
Номер на схеме | 9 |
Название детали | Штуцер Резьбовой 0002161700 |
Ссылка на деталь | 0002161700 |
Номер на схеме | 10 |
Название детали | Штуцер Резьбовой 0002159190 |
Ссылка на деталь | 0002159190 |
Номер на схеме | 11 |
Название детали | Узел Управления 0006832151 |
Ссылка на деталь | 0006832151 |
Номер на схеме | 11 |
Название детали | Кпл.Уплотнений 0001788961 |
Ссылка на деталь | 0001788961 |
Номер на схеме | 12 |
Название детали | Вставка 0005464171 |
Ссылка на деталь | 0005464171 |
Номер на схеме | 13 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 14 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 15 |
Название детали | Кнопка 0005464162 |
Ссылка на деталь | 0005464162 |
Номер на схеме | 16 |
Название детали | Колесо Рулевое 0005464201 |
Ссылка на деталь | 0005464201 |
Номер на схеме | 17 |
Название детали | Шайба 0005464190 |
Ссылка на деталь | 0005464190 |
Номер на схеме | 18 |
Название детали | Шайба С Зубцами 0002392620 |
Ссылка на деталь | 0002392620 |
Номер на схеме | 19 |
Название детали | Винт С Цил.гол. 0002421941 |
Ссылка на деталь | 0002421941 |
Номер на схеме | 20 |
Название детали | Сильфон 0005464181 |
Ссылка на деталь | 0005464181 |
Номер на схеме | 21 |
Название детали | Шпонка Призматич. 0005464360 |
Ссылка на деталь | 0005464360 |
Номер на схеме | 22 |
Название детали | Кпл.Винтов 0005464390 |
Ссылка на деталь | 0005464390 |
Номер на схеме | 23 |
Название детали | Держатель 0005464350 |
Ссылка на деталь | 0005464350 |
Номер на схеме | 24 |
Название детали | Ручка Поворотная 0005464380 |
Ссылка на деталь | 0005464380 |
Номер на схеме | 25 |
Название детали | Пружина Кручения 0005464370 |
Ссылка на деталь | 0005464370 |
Номер на схеме | 27 |
Название детали | Педаль 0005464311 |
Ссылка на деталь | 0005464311 |
Номер на схеме | 28 |
Название детали | Кпл.Винтов 0005464620 |
Ссылка на деталь | 0005464620 |
Детали
Производитель | Claas |
---|---|
Совместимая модель | Lexion-540, Lexion-560 |
Узел | Рулевое Управление |
