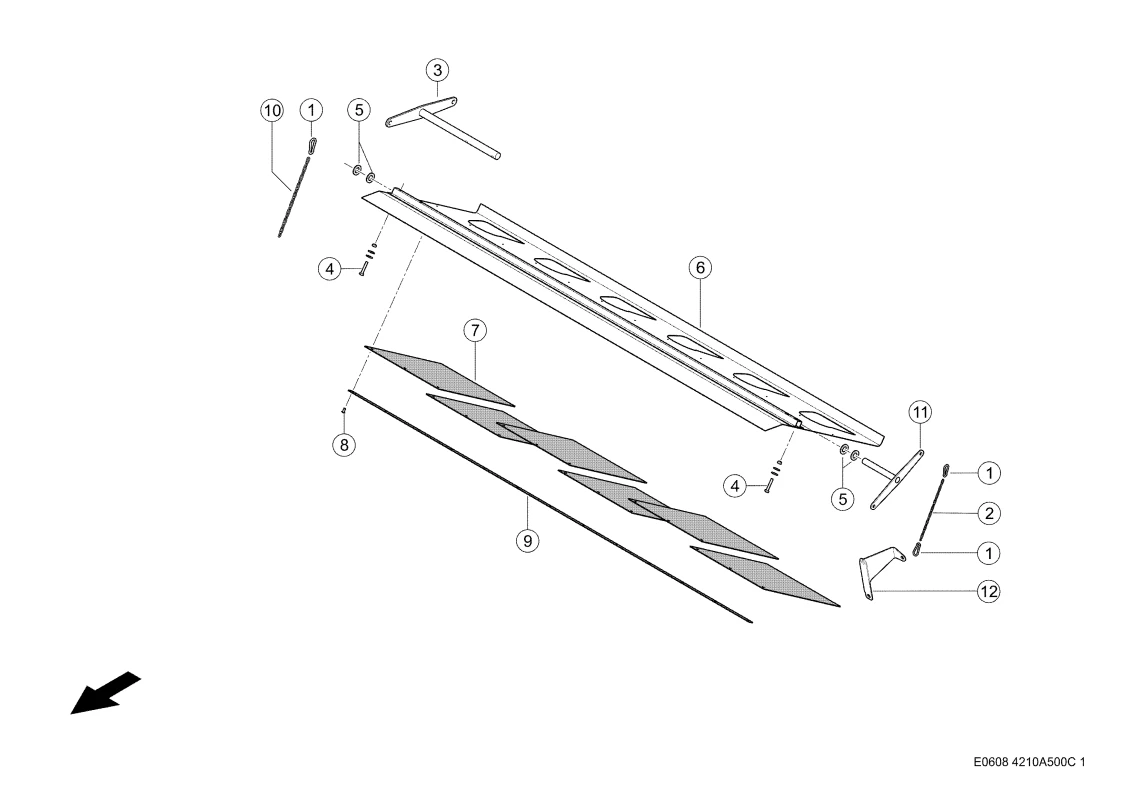

Счищающий лист / фартук. Запчасти для комбайнов tucano 450-440 № машины l3500011 - l3599999. Схема 2
Счищающий лист / фартук. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Счищающий лист / фартук. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Артикул: 171877343
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Крюк С Карабином 0002331320 |
Ссылка на деталь | 0002331320 |
Номер на схеме | 2 |
Название детали | Цепь Стальная 0005532162 |
Ссылка на деталь | 0005532162 |
Номер на схеме | 3 |
Название детали | Рычаг 0005532061 |
Ссылка на деталь | 0005532061 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002444130 |
Ссылка на деталь | 0002444130 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 4 |
Название детали | Гайка 6-Гр. 0002379830 |
Ссылка на деталь | 0002379830 |
Номер на схеме | 5 |
Название детали | Шайба 0002369490 |
Ссылка на деталь | 0002369490 |
Номер на схеме | 6 |
Название детали | Брызговик 0005139090 |
Ссылка на деталь | 0005139090 |
Номер на схеме | 7 |
Название детали | Фартук 0005537310 |
Ссылка на деталь | 0005537310 |
Номер на схеме | 8 |
Название детали | Заклепка 0002178380 |
Ссылка на деталь | 0002178380 |
Номер на схеме | 9 |
Название детали | Планка 0005527080 |
Ссылка на деталь | 0005527080 |
Номер на схеме | 10 |
Название детали | Цепь Стальная 0005318180 |
Ссылка на деталь | 0005318180 |
Номер на схеме | 11 |
Название детали | Рычаг 0005139370 |
Ссылка на деталь | 0005139370 |
Номер на схеме | 12 |
Название детали | Держатель 0005139360 |
Ссылка на деталь | 0005139360 |
