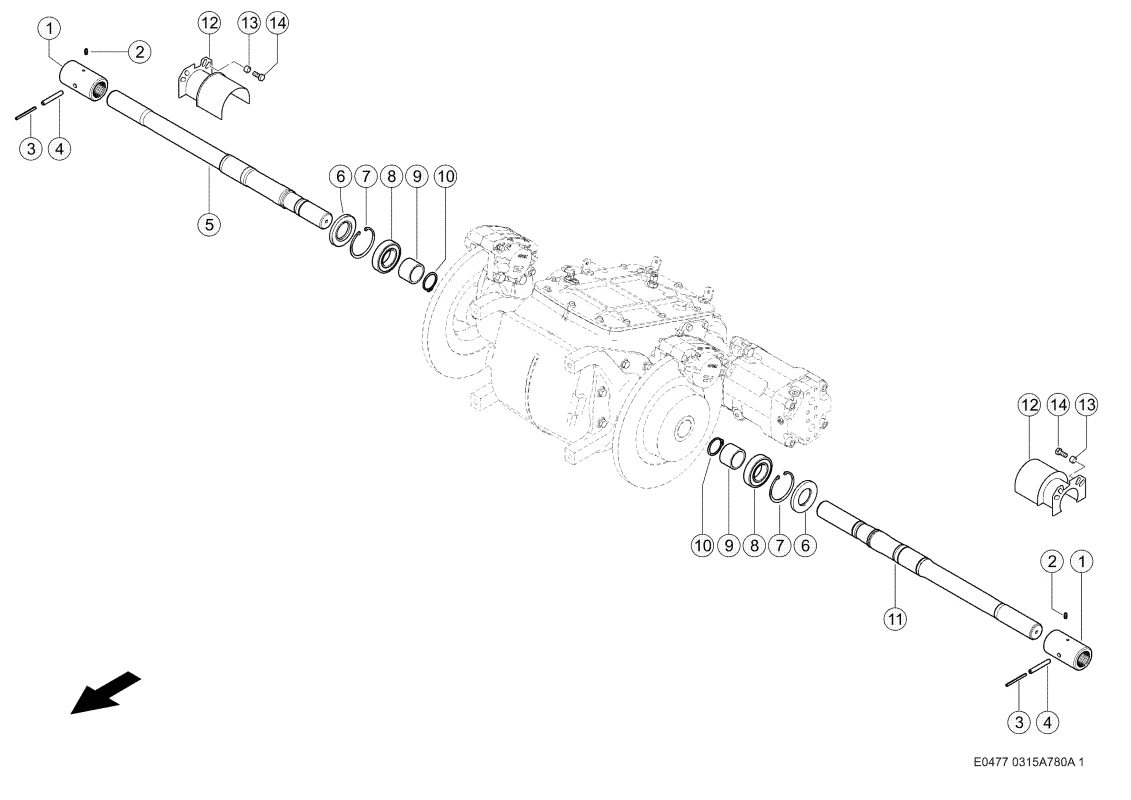

Шарнирный вал фланцевого вала. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Шарнирный вал фланцевого вала. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Описание
| Номер на схеме | 1 |
| Название детали | Втулка Профильная 0007696210 |
| Ссылка на деталь | 0007696210 |
| Номер на схеме | 2 |
| Название детали | Пресс-Масленка 0002369420 |
| Ссылка на деталь | 0002369420 |
| Номер на схеме | 3 |
| Название детали | Штифт Распорный 0002376082 |
| Ссылка на деталь | 0002376082 |
| Номер на схеме | 4 |
| Название детали | Штифт Распорный 0002376142 |
| Ссылка на деталь | 0002376142 |
| Номер на схеме | 5 |
| Название детали | Вал Промежуточный 0007705171 |
| Ссылка на деталь | 0007705171 |
| Номер на схеме | 5 |
| Название детали | Вал Промежуточный 0017033280 |
| Ссылка на деталь | 0017033280 |
| Номер на схеме | 6 |
| Название детали | Уплотнение 0002126310 |
| Ссылка на деталь | 0002126310 |
| Номер на схеме | 7 |
| Название детали | Кольцо Стопорное 0002351890 |
| Ссылка на деталь | 0002351890 |
| Номер на схеме | 8 |
| Название детали | Шарикоподшипник 0002394210 |
| Ссылка на деталь | 0002394210 |
| Номер на схеме | 9 |
| Название детали | Втулка Распорная 0007689170 |
| Ссылка на деталь | 0007689170 |
| Номер на схеме | 10 |
| Название детали | Кольцо Стопорное 0002344520 |
| Ссылка на деталь | 0002344520 |
| Номер на схеме | 11 |
| Название детали | Вал Промежуточный 0007705161 |
| Ссылка на деталь | 0007705161 |
| Номер на схеме | 11 |
| Название детали | Вал Промежуточный 0017033260 |
| Ссылка на деталь | 0017033260 |
| Номер на схеме | 12 |
| Название детали | Защита 0006698062 |
| Ссылка на деталь | 0006698062 |
| Номер на схеме | 13 |
| Название детали | Кольцо Распорное 0006654290 |
| Ссылка на деталь | 0006654290 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002330000 |
| Ссылка на деталь | 0002330000 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел |
