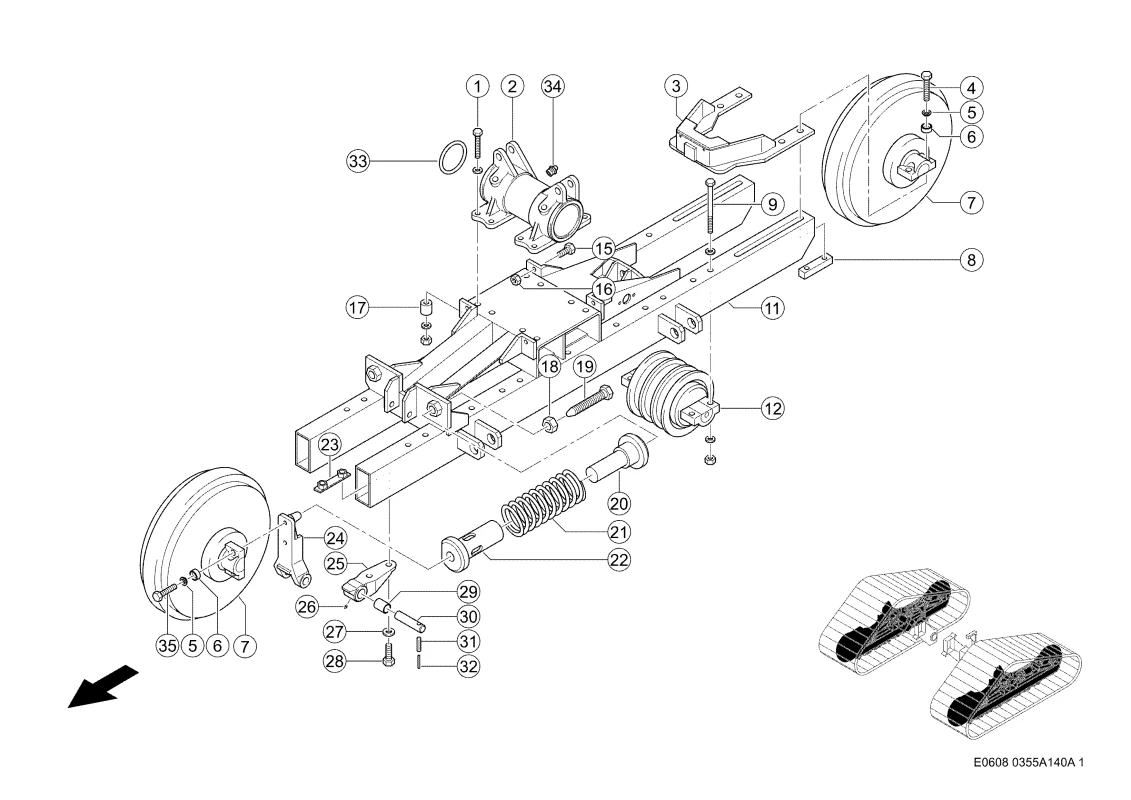

Шасси, стальной полугусеничный движитель. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Шасси, стальной полугусеничный движитель. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002142440 |
| Ссылка на деталь | 0002142440 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002441460 |
| Ссылка на деталь | 0002441460 |
| Номер на схеме | 2 |
| Название детали | Корпус Подшипника 0006343552 |
| Ссылка на деталь | 0006343552 |
| Номер на схеме | 3 |
| Название детали | Кронштейн 0007547933 |
| Ссылка на деталь | 0007547933 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002163921 |
| Ссылка на деталь | 0002163921 |
| Номер на схеме | 5 |
| Название детали | Кольцо Пружинное 0002364470 |
| Ссылка на деталь | 0002364470 |
| Номер на схеме | 6 |
| Название детали | Шайба Сферическая 0007596430 |
| Ссылка на деталь | 0007596430 |
| Номер на схеме | 7 |
| Название детали | Колесо Направл. 0007596500 |
| Ссылка на деталь | 0007596500 |
| Номер на схеме | 8 |
| Название детали | Изделие Резьбов. 0007596461 |
| Ссылка на деталь | 0007596461 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002163230 |
| Ссылка на деталь | 0002163230 |
| Номер на схеме | 9 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 9 |
| Название детали | 6-Гранная Гайка С Зажимной Деталью 0002116300 |
| Ссылка на деталь | 0002116300 |
| Номер на схеме | 11 |
| Название детали | Часть Ходовая 0007547391 |
| Ссылка на деталь | 0007547391 |
| Номер на схеме | 11 |
| Название детали | Часть Ходовая 0007547401 |
| Ссылка на деталь | 0007547401 |
| Номер на схеме | 12 |
| Название детали | Ролик Ходовой 0007576080 |
| Ссылка на деталь | 0007576080 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002386621 |
| Ссылка на деталь | 0002386621 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002441460 |
| Ссылка на деталь | 0002441460 |
| Номер на схеме | 17 |
| Название детали | Втулка 0007596490 |
| Ссылка на деталь | 0007596490 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002112420 |
| Ссылка на деталь | 0002112420 |
| Номер на схеме | 19 |
| Название детали | Винт Установ. 0007562190 |
| Ссылка на деталь | 0007562190 |
| Номер на схеме | 20 |
| Название детали | Кнопка Выключат. 0007562150 |
| Ссылка на деталь | 0007562150 |
| Номер на схеме | 21 |
| Название детали | Пружина Сжатия 0007547561 |
| Ссылка на деталь | 0007547561 |
| Номер на схеме | 22 |
| Название детали | Кнопка Выключат. 0007562140 |
| Ссылка на деталь | 0007562140 |
| Номер на схеме | 23 |
| Название детали | Шина 0007547540 |
| Ссылка на деталь | 0007547540 |
| Номер на схеме | 24 |
| Название детали | Рычаг Качающийся 0007596400 |
| Ссылка на деталь | 0007596400 |
| Номер на схеме | 25 |
| Название детали | Крепление 0006343704 |
| Ссылка на деталь | 0006343704 |
| Номер на схеме | 25 |
| Название детали | Кольцо Уплотнит. 0002126270 |
| Ссылка на деталь | 0002126270 |
| Номер на схеме | 26 |
| Название детали | Пресс-Масленка 0002369420 |
| Ссылка на деталь | 0002369420 |
| Номер на схеме | 27 |
| Название детали | Шайба Контактная 0002121910 |
| Ссылка на деталь | 0002121910 |
| Номер на схеме | 28 |
| Название детали | Болт 6-Гр. 0002334830 |
| Ссылка на деталь | 0002334830 |
| Номер на схеме | 29 |
| Название детали | Втулка Подшипника 0007596421 |
| Ссылка на деталь | 0007596421 |
| Номер на схеме | 30 |
| Название детали | Палец 0007596412 |
| Ссылка на деталь | 0007596412 |
| Номер на схеме | 31 |
| Название детали | Штифт Распорный 0002445892 |
| Ссылка на деталь | 0002445892 |
| Номер на схеме | 32 |
| Название детали | Штифт Распорный 0002356822 |
| Ссылка на деталь | 0002356822 |
| Номер на схеме | 33 |
| Название детали | Кольцо Уплотнит. 0006343560 |
| Ссылка на деталь | 0006343560 |
| Номер на схеме | 34 |
| Название детали | Пресс-Масленка 0002449490 |
| Ссылка на деталь | 0002449490 |
| Номер на схеме | 35 |
| Название детали | Болт 6-Гр. 0002163910 |
| Ссылка на деталь | 0002163910 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Гусеничный Движитель, Ходовая Часть, Шасси, стальной полугусеничный движитель |
