Щиток. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Щиток. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999

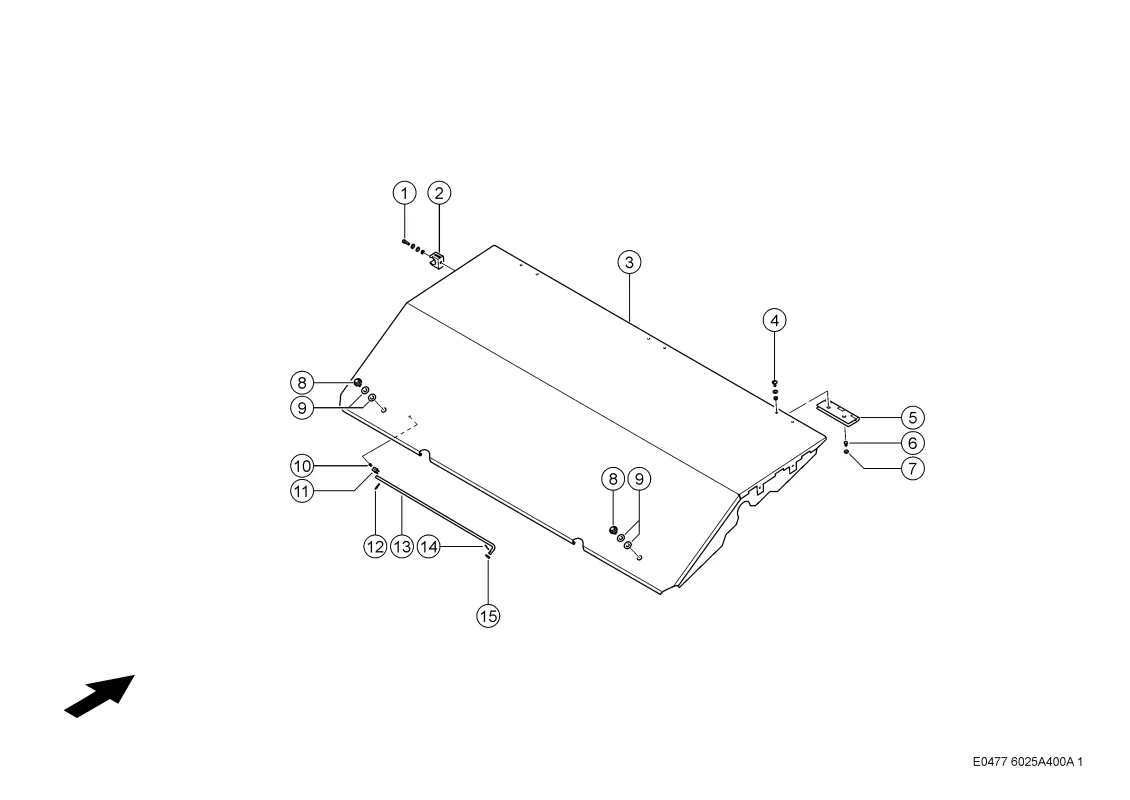

Описание
| Номер на схеме | 1 |
| Название детали | Винт С Цил.гол. 0002381991 |
| Ссылка на деталь | 0002381991 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 2 |
| Название детали | Зажим 0005572730 |
| Ссылка на деталь | 0005572730 |
| Номер на схеме | 3 |
| Название детали | Крышка 0005571611 |
| Ссылка на деталь | 0005571611 |
| Номер на схеме | 4 |
| Название детали | Винт Полупотайной 0006367921 |
| Ссылка на деталь | 0006367921 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 5 |
| Название детали | Шарнир 0006067371 |
| Ссылка на деталь | 0006067371 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Цапфа Запорная 0006016080 |
| Ссылка на деталь | 0006016080 |
| Номер на схеме | 9 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 10 |
| Название детали | Заклепка 0002378121 |
| Ссылка на деталь | 0002378121 |
| Номер на схеме | 11 |
| Название детали | Пружина Зажимная 0006524330 |
| Ссылка на деталь | 0006524330 |
| Номер на схеме | 12 |
| Название детали | Штифт Распорный 0002377941 |
| Ссылка на деталь | 0002377941 |
| Номер на схеме | 13 |
| Название детали | Опора 0005572510 |
| Ссылка на деталь | 0005572510 |
| Номер на схеме | 14 |
| Название детали | Шплинт 0002350830 |
| Ссылка на деталь | 0002350830 |
| Номер на схеме | 15 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Зубцовый Распределитель (Active Spreader), Укладка Массы / Соломы, Щитки, Щиток |
