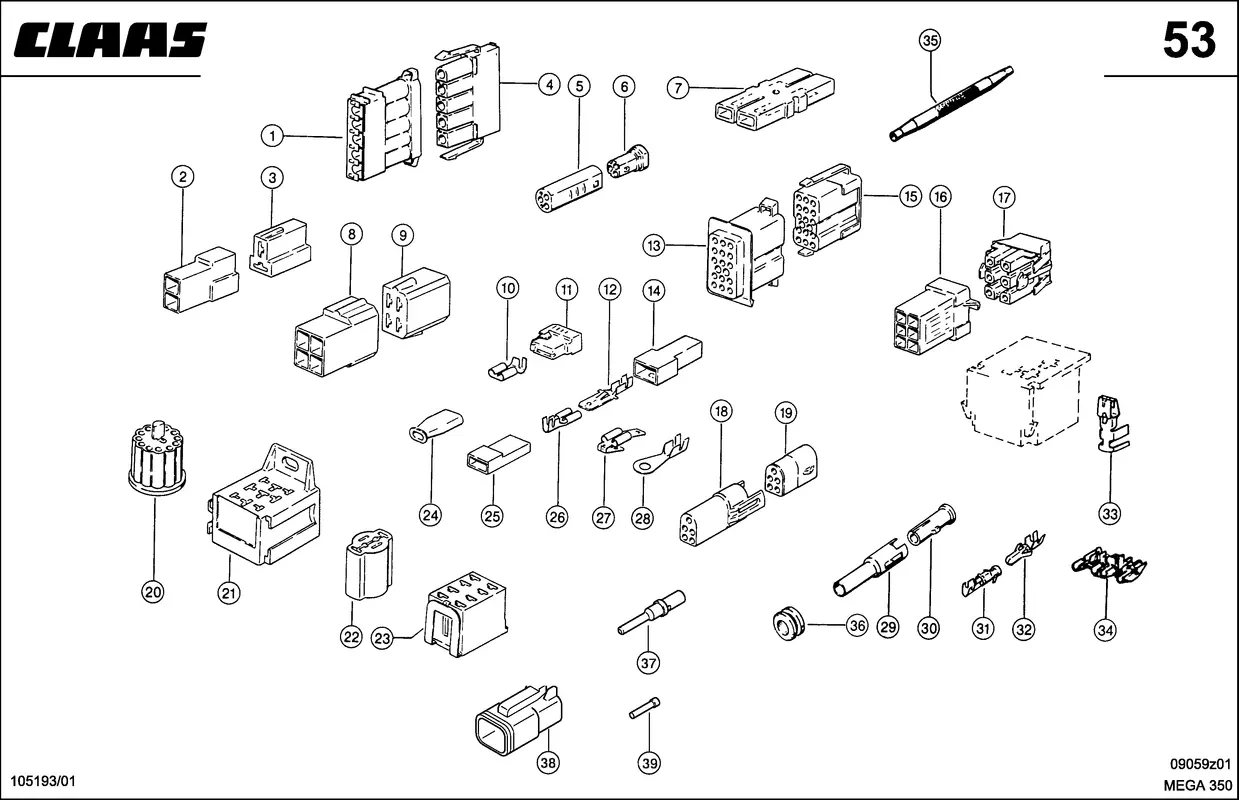

Штекеры. Кабельные комплекты. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999

Артикул: 154777931 Категории: Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Корпус Круглый 0002117650
Ссылка на деталь	0002117650

Номер на схеме	2
Название детали	Колодка Пл.Штек. 0002337950
Ссылка на деталь	0002337950

Номер на схеме	3
Название детали	Корпус Втулки 0002337940
Ссылка на деталь	0002337940

Номер на схеме	4
Название детали	Разъём Кругл. 0002117640
Ссылка на деталь	0002117640

Номер на схеме	5
Название детали	Корпус Штифтовой 0002117800
Ссылка на деталь	0002117800

Номер на схеме	6
Название детали	Корпус Втулки 0002117770
Ссылка на деталь	0002117770

Номер на схеме	7
Название детали	Соединитель Каб. 0006582090
Ссылка на деталь	0006582090

Номер на схеме	7
Название детали	Соединитель Каб. 0006583620
Ссылка на деталь	0006583620

Номер на схеме	7
Название детали	Соединитель Каб. 0006582080
Ссылка на деталь	0006582080

Номер на схеме	8
Название детали	Колодка Пл.Штек. 0001787670
Ссылка на деталь	0001787670

Номер на схеме	8
Название детали	Колодка Пл.Штек. 0001787690
Ссылка на деталь	0001787690

Номер на схеме	8
Название детали	Колодка Пл.Штек. 0001787710
Ссылка на деталь	0001787710

Номер на схеме	9
Название детали	Корпус Втулки 0001787660
Ссылка на деталь	0001787660

Номер на схеме	9
Название детали	Корпус Втулки 0001787680
Ссылка на деталь	0001787680

Номер на схеме	9
Название детали	Корпус Втулки 0001787700
Ссылка на деталь	0001787700

Номер на схеме	10
Название детали	Втулка Вставная 0002337910
Ссылка на деталь	0002337910

Номер на схеме	11
Название детали	Гильза Изолирующ. 0002119910
Ссылка на деталь	0002119910

Номер на схеме	12
Название детали	Штекер Плоский 0001787620
Ссылка на деталь	0001787620

Номер на схеме	12
Название детали	Штекер Плоский 0001787640
Ссылка на деталь	0001787640

Номер на схеме	12
Название детали	Штекер Плоский 0002337860
Ссылка на деталь	0002337860

Номер на схеме	13
Название детали	Разъём “Папа” 0002117660
Ссылка на деталь	0002117660

Номер на схеме	14
Название детали	Колодка Пл.Штек. 0002337840
Ссылка на деталь	0002337840

Номер на схеме	15
Название детали	Разъём Кругл. 0002117630
Ссылка на деталь	0002117630

Номер на схеме	16
Название детали	Корпус Штепселя 0002117870
Ссылка на деталь	0002117870

Номер на схеме	16
Название детали	Корпус Штепселя 0002117850
Ссылка на деталь	0002117850

Номер на схеме	16
Название детали	Вставка Направл. 0000103120
Ссылка на деталь	0000103120

Номер на схеме	16
Название детали	Корпус Штепселя 0002117860
Ссылка на деталь	0002117860

Номер на схеме	16
Название детали	Вставка Направл. 0000103110
Ссылка на деталь	0000103110

Номер на схеме	16
Название детали	Корпус Штепселя 0002117840
Ссылка на деталь	0002117840

Номер на схеме	16
Название детали	Вставка Направл. 0000103100
Ссылка на деталь	0000103100

Номер на схеме	16
Название детали	Корпус Круглый 0002119940
Ссылка на деталь	0002119940

Номер на схеме	17
Название детали	Разъём Кругл. 0002117590
Ссылка на деталь	0002117590

Номер на схеме	17
Название детали	Разъём Кругл. 0002117600
Ссылка на деталь	0002117600

Номер на схеме	17
Название детали	Разъём Кругл. 0002117610
Ссылка на деталь	0002117610

Номер на схеме	17
Название детали	Разъём Кругл. 0002117620
Ссылка на деталь	0002117620

Номер на схеме	17
Название детали	Корпус Круглый 0002119930
Ссылка на деталь	0002119930

Номер на схеме	18
Название детали	Корпус Штепселя 0002119950
Ссылка на деталь	0002119950

Номер на схеме	18
Название детали	Корпус Штифтовой 0002117810
Ссылка на деталь	0002117810

Номер на схеме	19
Название детали	Корпус Втулки 0002119960
Ссылка на деталь	0002119960

Номер на схеме	19
Название детали	Корпус Втулки 0002117780
Ссылка на деталь	0002117780

Номер на схеме	20
Название детали	Корпус Амп. 0002337960
Ссылка на деталь	0002337960

Номер на схеме	21
Название детали	Цоколь Реле 0002118150
Ссылка на деталь	0002118150

Номер на схеме	22
Название детали	Корпус Втулки 0002119921
Ссылка на деталь	0002119921

Номер на схеме	23
Название детали	Корпус Вставной 0002119970
Ссылка на деталь	0002119970

Номер на схеме	24
Название детали	Втулка Вставная 0001787740
Ссылка на деталь	0001787740

Номер на схеме	25
Название детали	Гильза Изолирующ. 0002394470
Ссылка на деталь	0002394470

Номер на схеме	26
Название детали	Втулка Вставная 0001787630
Ссылка на деталь	0001787630

Номер на схеме	26
Название детали	Втулка Вставная 0001787610
Ссылка на деталь	0001787610

Номер на схеме	26
Название детали	Втулка Вставная 0002387630
Ссылка на деталь	0002387630

Номер на схеме	27
Название детали	Распределитель 0007556470
Ссылка на деталь	0007556470

Номер на схеме	27
Название детали	Распределитель 0006247690
Ссылка на деталь	0006247690

Номер на схеме	28
Название детали	Наконечник Кабел. 0002112710
Ссылка на деталь	0002112710

Номер на схеме	28
Название детали	Наконечник Кабел. 0002112740
Ссылка на деталь	0002112740

Номер на схеме	28
Название детали	Наконечник Кабел. 0002112760
Ссылка на деталь	0002112760

Номер на схеме	29
Название детали	Корпус Штепселя 0002117830
Ссылка на деталь	0002117830

Номер на схеме	30
Название детали	Корпус Круглый 0002117760
Ссылка на деталь	0002117760

Номер на схеме	31
Название детали	Втулка Вставная 0002117680
Ссылка на деталь	0002117680

Номер на схеме	31
Название детали	Втулка Вставная 0002117670
Ссылка на деталь	0002117670

Номер на схеме	31
Название детали	Втулка Вставная 0002117690
Ссылка на деталь	0002117690

Номер на схеме	31
Название детали	Втулка Вставная 0002117700
Ссылка на деталь	0002117700

Номер на схеме	32
Название детали	Штифт Вставной 0002117740
Ссылка на деталь	0002117740

Номер на схеме	32
Название детали	Штифт Вставной 0002117750
Ссылка на деталь	0002117750

Номер на схеме	32
Название детали	Штифт Вставной 0002117710
Ссылка на деталь	0002117710

Номер на схеме	32
Название детали	Штифт Вставной 0002117720
Ссылка на деталь	0002117720

Номер на схеме	32
Название детали	Штифт Вставной 0002117730
Ссылка на деталь	0002117730

Номер на схеме	33
Название детали	Контакт С Пл.Пруж 0002117910
Ссылка на деталь	0002117910

Номер на схеме	33
Название детали	Контакт С Пл.Пруж 0002117920
Ссылка на деталь	0002117920

Номер на схеме	33
Название детали	Контакт С Пл.Пруж 0002117930
Ссылка на деталь	0002117930

Номер на схеме	33
Название детали	Контакт С Пл.Пруж 0002117940
Ссылка на деталь	0002117940

Номер на схеме	34
Название детали	Соединитель 0006581700
Ссылка на деталь	0006581700

Номер на схеме	35
Название детали	Втулка Монтажная 0001819790
Ссылка на деталь	0001819790

Номер на схеме	36
Название детали	Провод 0007556480
Ссылка на деталь	0007556480

Номер на схеме	36
Название детали	Провод 0002151600
Ссылка на деталь	0002151600

Номер на схеме	36
Название детали	Провод 0006233410
Ссылка на деталь	0006233410

Номер на схеме	36
Название детали	Провод 0007123880
Ссылка на деталь	0007123880

Номер на схеме	36
Название детали	Провод 0006592730
Ссылка на деталь	0006592730

Номер на схеме	36
Название детали	Ввод Кабельный 0002382500
Ссылка на деталь	0002382500

Номер на схеме	36
Название детали	Провод 0002115050
Ссылка на деталь	0002115050

Номер на схеме	36
Название детали	Провод 0002384560
Ссылка на деталь	0002384560

Номер на схеме	37
Название детали	Штифт Вставной 0003102070
Ссылка на деталь	0003102070

Номер на схеме	37
Название детали	Штекер 0003264700
Ссылка на деталь	0003264700

Номер на схеме	38
Название детали	Палец Стопорн. 0003113410
Ссылка на деталь	0003113410

Номер на схеме	39
Название детали	Штекер 0003264700
Ссылка на деталь	0003264700

Детали

Совместимая модель	Mega, Mega-350
Производитель	Claas
Узел	Кабельные Комплекты, Штекеры, Электрика / Электроника
