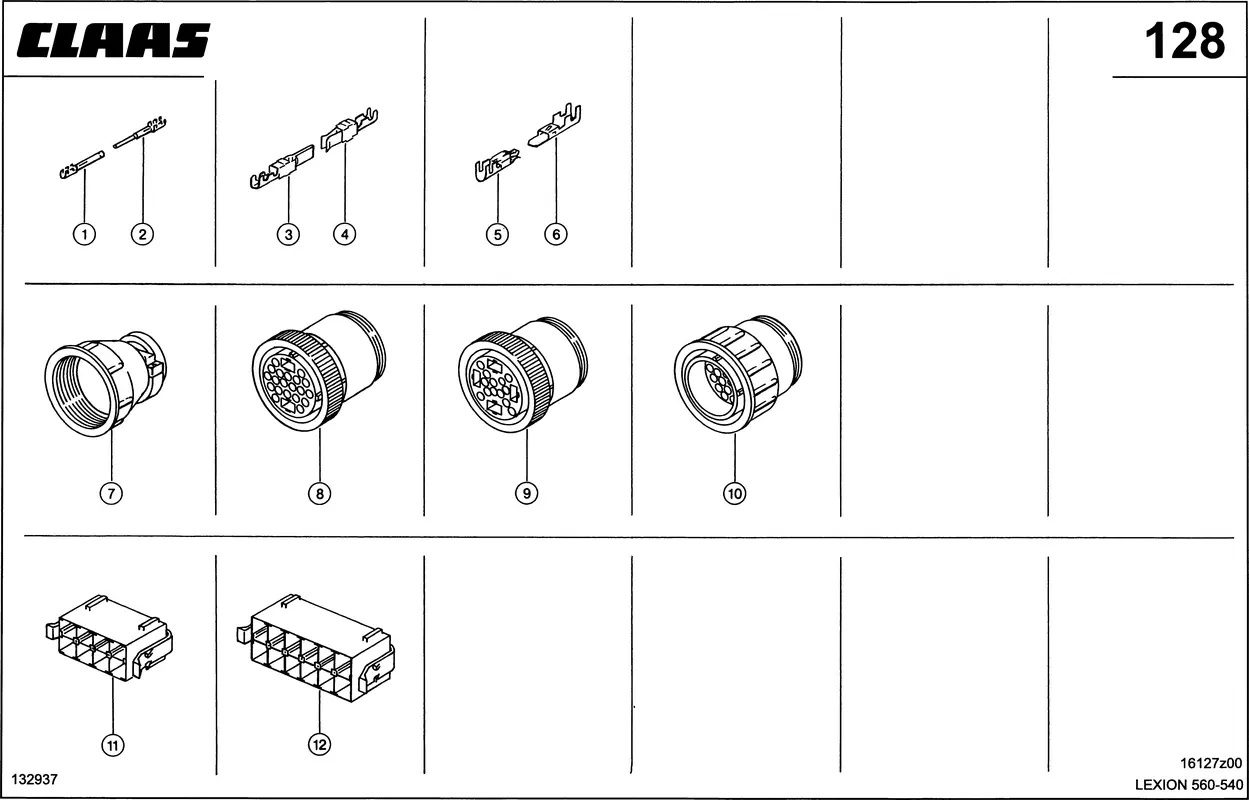

Штекеры. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Штекеры. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Контакты 0002135160 |
| Ссылка на деталь | 0002135160 |
| Номер на схеме | 1 |
| Название детали | Контакты 0002135170 |
| Ссылка на деталь | 0002135170 |
| Номер на схеме | 2 |
| Название детали | Контактный Вывод 0002135140 |
| Ссылка на деталь | 0002135140 |
| Номер на схеме | 2 |
| Название детали | Контактный Вывод 0002135150 |
| Ссылка на деталь | 0002135150 |
| Номер на схеме | 3 |
| Название детали | Контактный Вывод 0002135120 |
| Ссылка на деталь | 0002135120 |
| Номер на схеме | 3 |
| Название детали | Контактный Вывод 0002135130 |
| Ссылка на деталь | 0002135130 |
| Номер на схеме | 4 |
| Название детали | Контакты 0002135100 |
| Ссылка на деталь | 0002135100 |
| Номер на схеме | 4 |
| Название детали | Контакты 0002135110 |
| Ссылка на деталь | 0002135110 |
| Номер на схеме | 5 |
| Название детали | Втулка Плоская 0002117880 |
| Ссылка на деталь | 0002117880 |
| Номер на схеме | 5 |
| Название детали | Втулка Плоская 0002117890 |
| Ссылка на деталь | 0002117890 |
| Номер на схеме | 5 |
| Название детали | Втулка Плоская 0002117900 |
| Ссылка на деталь | 0002117900 |
| Номер на схеме | 5 |
| Название детали | Втулка Плоская 0002127730 |
| Ссылка на деталь | 0002127730 |
| Номер на схеме | 5 |
| Название детали | Втулка Плоская 0002127740 |
| Ссылка на деталь | 0002127740 |
| Номер на схеме | 5 |
| Название детали | Втулка Плоская 0002127750 |
| Ссылка на деталь | 0002127750 |
| Номер на схеме | 6 |
| Название детали | Штекер Плоский 0002127760 |
| Ссылка на деталь | 0002127760 |
| Номер на схеме | 6 |
| Название детали | Штекер Плоский 0002127770 |
| Ссылка на деталь | 0002127770 |
| Номер на схеме | 6 |
| Название детали | Штекер Плоский 0002127780 |
| Ссылка на деталь | 0002127780 |
| Номер на схеме | 6 |
| Название детали | Штекер Плоский 0002143300 |
| Ссылка на деталь | 0002143300 |
| Номер на схеме | 7 |
| Название детали | Разгрузка От Натяжения Для Cpc 0002135090 |
| Ссылка на деталь | 0002135090 |
| Номер на схеме | 8 |
| Название детали | Корпус Розетки 0002135070 |
| Ссылка на деталь | 0002135070 |
| Номер на схеме | 9 |
| Название детали | Корпус Розетки 0002135050 |
| Ссылка на деталь | 0002135050 |
| Номер на схеме | 10 |
| Название детали | Корпус Штифтовой 0002136390 |
| Ссылка на деталь | 0002136390 |
| Номер на схеме | 11 |
| Название детали | Корпус Втулки 0002126670 |
| Ссылка на деталь | 0002126670 |
| Номер на схеме | 11 |
| Название детали | Корпус Втулки 0002127700 |
| Ссылка на деталь | 0002127700 |
| Номер на схеме | 12 |
| Название детали | Корпус Втулки 0002126690 |
| Ссылка на деталь | 0002126690 |
| Номер на схеме | 12 |
| Название детали | Корпус Втулки 0002126740 |
| Ссылка на деталь | 0002126740 |
