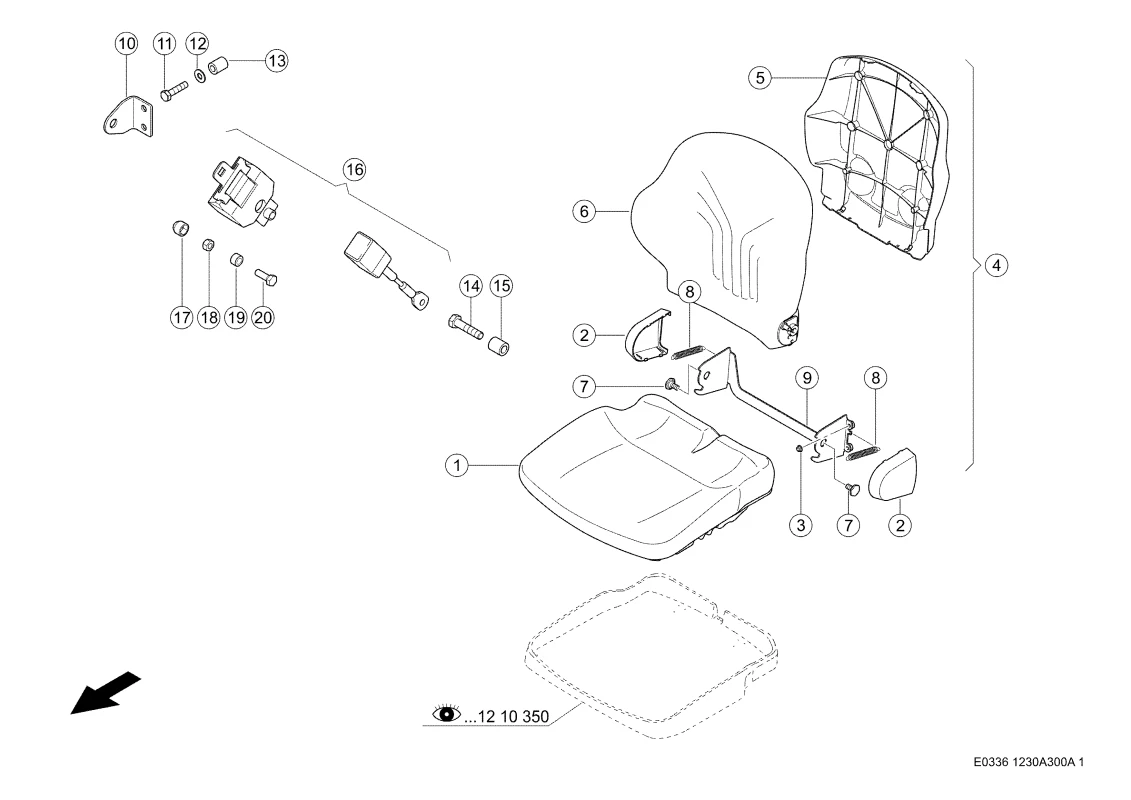

Сиденье для сопровождающего лица. Запчасти комбайнов tucano 580-570 № машины c3800011 — c3899999
Сиденье для сопровождающего лица. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Подушка Сиденья 0005467070 |
| Ссылка на деталь | 0005467070 |
| Номер на схеме | 2 |
| Название детали | Щиток 0005585580 |
| Ссылка на деталь | 0005585580 |
| Номер на схеме | 3 |
| Название детали | Гайка С Шайбой 0002167350 |
| Ссылка на деталь | 0002167350 |
| Номер на схеме | 4 |
| Название детали | Спинка Сиденья 0005590811 |
| Ссылка на деталь | 0005590811 |
| Номер на схеме | 5 |
| Название детали | Щиток 0005581770 |
| Ссылка на деталь | 0005581770 |
| Номер на схеме | 6 |
| Название детали | Подушка Спинки 0005586220 |
| Ссылка на деталь | 0005586220 |
| Номер на схеме | 7 |
| Название детали | Болт 0005585591 |
| Ссылка на деталь | 0005585591 |
| Номер на схеме | 8 |
| Название детали | Пружина Растяжен. 0005585560 |
| Ссылка на деталь | 0005585560 |
| Номер на схеме | 9 |
| Название детали | Держатель 0005590841 |
| Ссылка на деталь | 0005590841 |
| Номер на схеме | 10 |
| Название детали | Скоба Стопорная 0005582860 |
| Ссылка на деталь | 0005582860 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 12 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 13 |
| Название детали | Втулка Распорная 0005582750 |
| Ссылка на деталь | 0005582750 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002374560 |
| Ссылка на деталь | 0002374560 |
| Номер на схеме | 15 |
| Название детали | Втулка Распорная 0005582840 |
| Ссылка на деталь | 0005582840 |
| Номер на схеме | 16 |
| Название детали | Ремень Безопасн. 0005374260 |
| Ссылка на деталь | 0005374260 |
| Номер на схеме | 17 |
| Название детали | Колпак Защитный 0002166200 |
| Ссылка на деталь | 0002166200 |
| Номер на схеме | 18 |
| Название детали | Гайка 6-Гр. 0002380060 |
| Ссылка на деталь | 0002380060 |
| Номер на схеме | 19 |
| Название детали | Втулка Подшипника 0007845510 |
| Ссылка на деталь | 0007845510 |
| Номер на схеме | 20 |
| Название детали | Болт 6-Гр. 0002374530 |
| Ссылка на деталь | 0002374530 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Кабина, Сиденье, Сиденье для сопровождающего лица |
