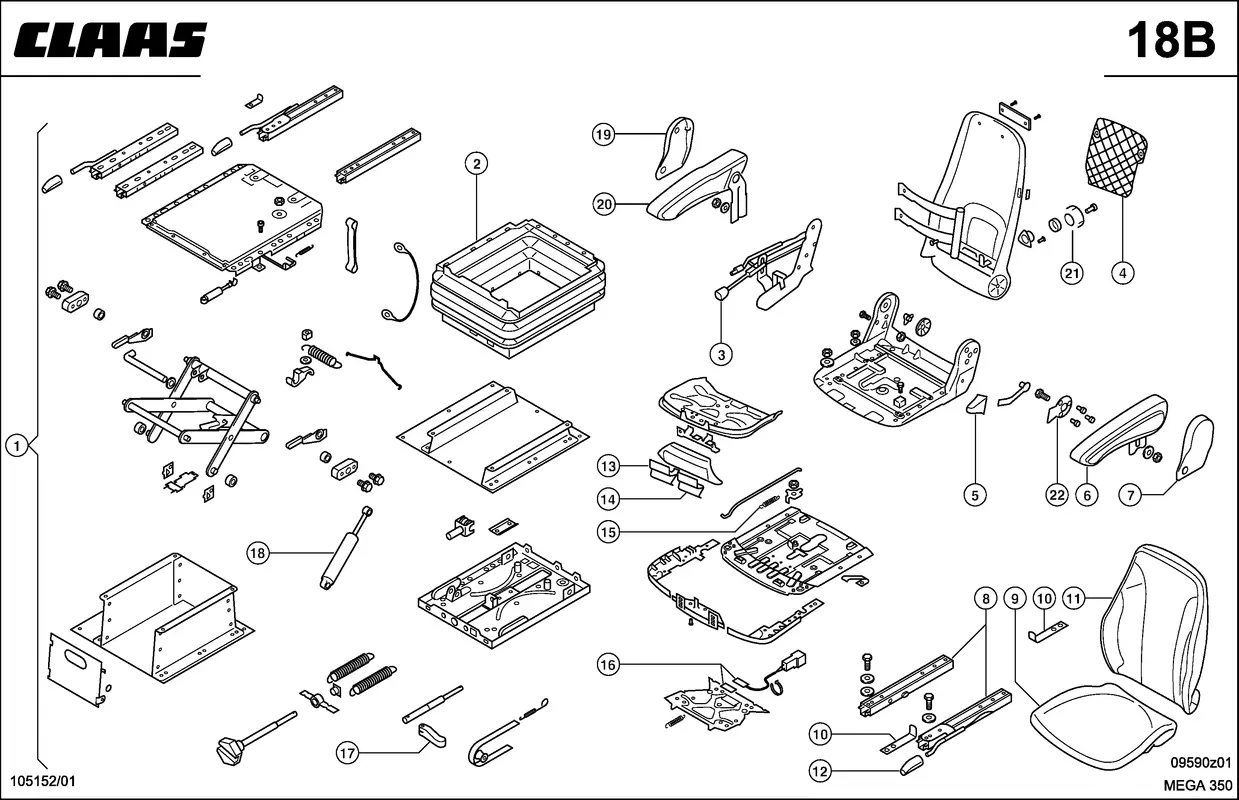

Сидение, механическ. Регулируем. Сиденье. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Сидение, механическ. Регулируем. Сиденье. Кабина / площадка водителя. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 113578033 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Сиденье Водителя 0005460061 |
Ссылка на деталь | 0005460061 |
Номер на схеме | 2 |
Название детали | Сильфон 0007621310 |
Ссылка на деталь | 0007621310 |
Номер на схеме | 3 |
Название детали | Шпиндель Установ. 0005461010 |
Ссылка на деталь | 0005461010 |
Номер на схеме | 4 |
Название детали | Сеть 0005461070 |
Ссылка на деталь | 0005461070 |
Номер на схеме | 5 |
Название детали | Ручка 0005465220 |
Ссылка на деталь | 0005465220 |
Номер на схеме | 6 |
Название детали | Подлокотник 0005463480 |
Ссылка на деталь | 0005463480 |
Номер на схеме | 7 |
Название детали | Защита 0005461030 |
Ссылка на деталь | 0005461030 |
Номер на схеме | 8 |
Название детали | Шина Установ. 0005460990 |
Ссылка на деталь | 0005460990 |
Номер на схеме | 9 |
Название детали | Подушка Сиденья 0005460080 |
Ссылка на деталь | 0005460080 |
Номер на схеме | 10 |
Название детали | Уголок 0005460980 |
Ссылка на деталь | 0005460980 |
Номер на схеме | 11 |
Название детали | Подушка Спинки 0005460070 |
Ссылка на деталь | 0005460070 |
Номер на схеме | 12 |
Название детали | Ручка 0005465210 |
Ссылка на деталь | 0005465210 |
Номер на схеме | 13 |
Название детали | Ручка 0005465230 |
Ссылка на деталь | 0005465230 |
Номер на схеме | 14 |
Название детали | Ручка 0005465270 |
Ссылка на деталь | 0005465270 |
Номер на схеме | 15 |
Название детали | Пружина Растяжен. 0005461090 |
Ссылка на деталь | 0005461090 |
Номер на схеме | 16 |
Название детали | Переключатель 0005461100 |
Ссылка на деталь | 0005461100 |
Номер на схеме | 17 |
Название детали | Ручка 0005465200 |
Ссылка на деталь | 0005465200 |
Номер на схеме | 18 |
Название детали | Амортизатор 0007621320 |
Ссылка на деталь | 0007621320 |
Номер на схеме | 19 |
Название детали | Щиток 0005460790 |
Ссылка на деталь | 0005460790 |
Номер на схеме | 20 |
Название детали | Подлокотник 0005461150 |
Ссылка на деталь | 0005461150 |
Номер на схеме | 21 |
Название детали | Ручка 0005465250 |
Ссылка на деталь | 0005465250 |
Номер на схеме | 21 |
Название детали | Пружина 0007621300 |
Ссылка на деталь | 0007621300 |
Номер на схеме | 22 |
Название детали | Пластина Переход. 0005652330 |
Ссылка на деталь | 0005652330 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабина / площадка водителя, Сидение, механическ. Регулируем., Сиденье |
