Сидение, механическ. Регулируем.. Запчасти для комбайнов lexion 560-540 № машины 58400011 - 58499999
Сидение, механическ. Регулируем.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Сидение, механическ. Регулируем.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 159375948
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

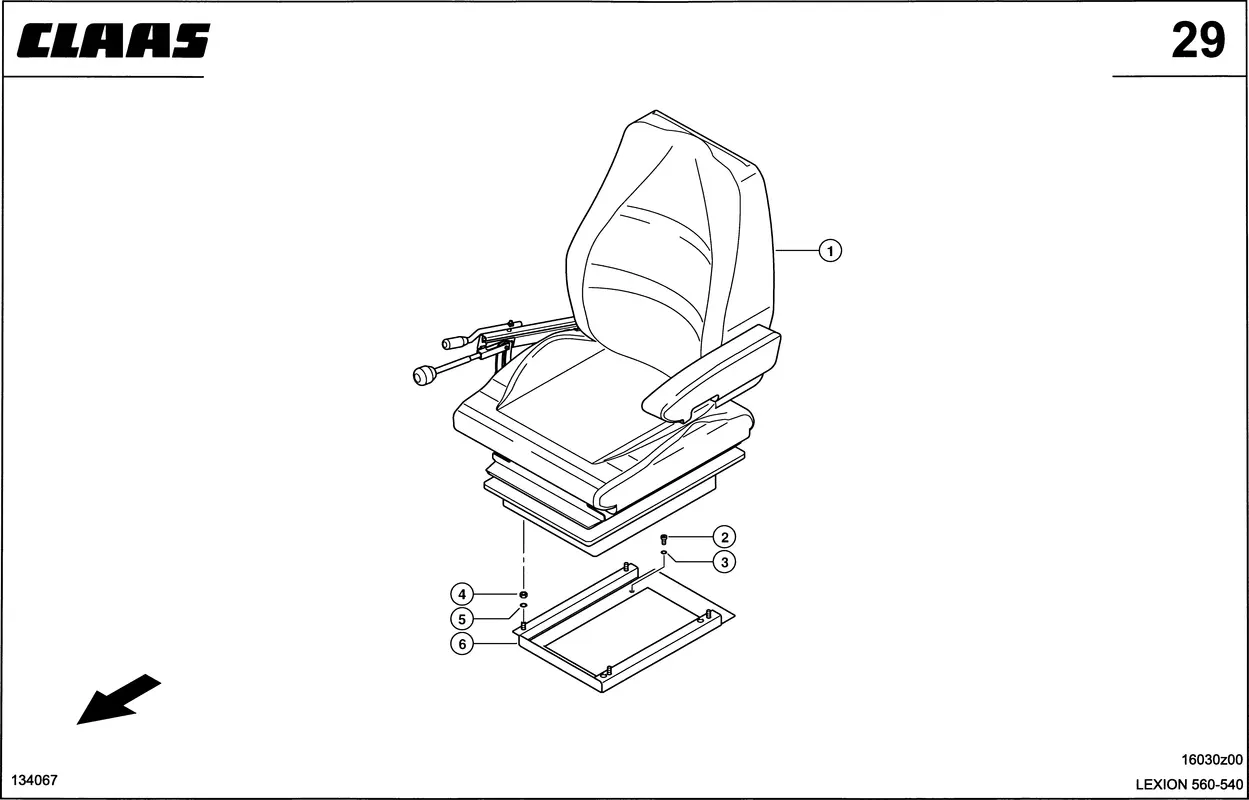

Номер на схеме | 1 |
Название детали | Сиденье Водителя 0005468730 |
Ссылка на деталь | 0005468730 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 2 |
Название детали | Винт С Цил.гол. 0002422271 |
Ссылка на деталь | 0002422271 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 4 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 6 |
Название детали | Пластина Переход. 0005465051 |
Ссылка на деталь | 0005465051 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабина / площадка водителя, Площадка Водителя, Сидение, механическ. Регулируем. |
