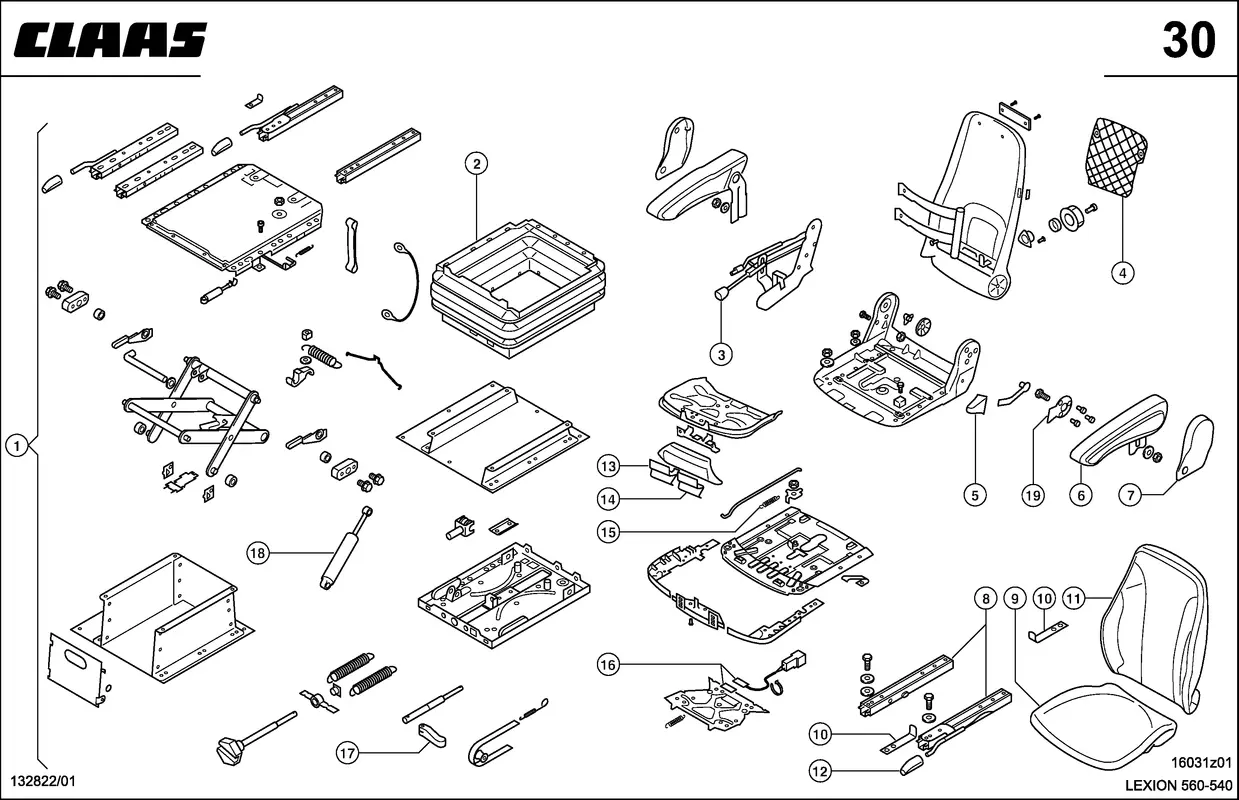

Сидение, механическ. Регулируем.. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Сидение, механическ. Регулируем.. Запчасти для комбайнов lexion 560-540 № машины 58400011 — 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Сиденье Водителя 0005468730 |
| Ссылка на деталь | 0005468730 |
| Номер на схеме | 2 |
| Название детали | Сильфон 0007621310 |
| Ссылка на деталь | 0007621310 |
| Номер на схеме | 3 |
| Название детали | Подлокотник 0005465300 |
| Ссылка на деталь | 0005465300 |
| Номер на схеме | 3 |
| Название детали | Подлокотник 0005641190 |
| Ссылка на деталь | 0005641190 |
| Номер на схеме | 4 |
| Название детали | Сеть 0005461070 |
| Ссылка на деталь | 0005461070 |
| Номер на схеме | 5 |
| Название детали | Ручка 0005465220 |
| Ссылка на деталь | 0005465220 |
| Номер на схеме | 6 |
| Название детали | Подлокотник 0005461020 |
| Ссылка на деталь | 0005461020 |
| Номер на схеме | 7 |
| Название детали | Защита 0005461030 |
| Ссылка на деталь | 0005461030 |
| Номер на схеме | 8 |
| Название детали | Шина Установ. 0005460990 |
| Ссылка на деталь | 0005460990 |
| Номер на схеме | 9 |
| Название детали | Подушка Сиденья 0005460080 |
| Ссылка на деталь | 0005460080 |
| Номер на схеме | 10 |
| Название детали | Уголок 0005460980 |
| Ссылка на деталь | 0005460980 |
| Номер на схеме | 11 |
| Название детали | Подушка Спинки 0005460070 |
| Ссылка на деталь | 0005460070 |
| Номер на схеме | 12 |
| Название детали | Ручка 0005465210 |
| Ссылка на деталь | 0005465210 |
| Номер на схеме | 13 |
| Название детали | Ручка 0005465230 |
| Ссылка на деталь | 0005465230 |
| Номер на схеме | 14 |
| Название детали | Ручка 0005465270 |
| Ссылка на деталь | 0005465270 |
| Номер на схеме | 15 |
| Название детали | Пружина Растяжен. 0005461090 |
| Ссылка на деталь | 0005461090 |
| Номер на схеме | 16 |
| Название детали | Переключатель 0005461100 |
| Ссылка на деталь | 0005461100 |
| Номер на схеме | 17 |
| Название детали | Ручка 0005465200 |
| Ссылка на деталь | 0005465200 |
| Номер на схеме | 18 |
| Название детали | Амортизатор 0007621320 |
| Ссылка на деталь | 0007621320 |
| Номер на схеме | 19 |
| Название детали | Пластина Переход. 0005652330 |
| Ссылка на деталь | 0005652330 |
| Номер на схеме | 19 |
| Название детали | Пружина 0007621300 |
| Ссылка на деталь | 0007621300 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Кабина / площадка водителя, Площадка Водителя, Сидение, механическ. Регулируем. |
