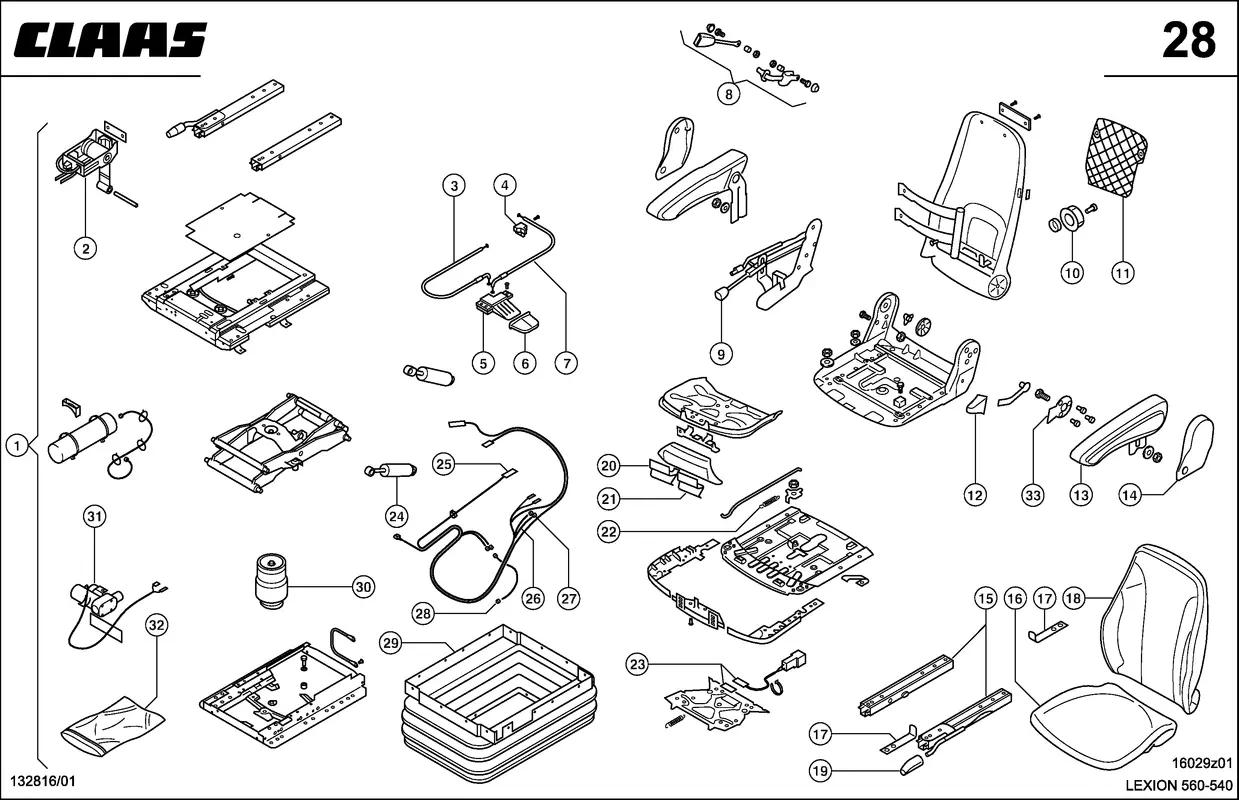

Сидение, пневматич. Регулируем.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Сидение, пневматич. Регулируем.. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Артикул: 114279178 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Сиденье Водителя 0005475110 |
Ссылка на деталь | 0005475110 |
Номер на схеме | 1 |
Название детали | Сиденье Водителя 0005468720 |
Ссылка на деталь | 0005468720 |
Номер на схеме | 1 |
Название детали | Пробка 0005584100 |
Ссылка на деталь | 0005584100 |
Номер на схеме | 1 |
Название детали | Штифт Опорный 6005000288 |
Ссылка на деталь | 6005000288 |
Номер на схеме | 2 |
Название детали | Регулирование Уровня 0005460800 |
Ссылка на деталь | 0005460800 |
Номер на схеме | 3 |
Название детали | Трос Боудена 0005460840 |
Ссылка на деталь | 0005460840 |
Номер на схеме | 4 |
Название детали | Крепление 0005460830 |
Ссылка на деталь | 0005460830 |
Номер на схеме | 5 |
Название детали | Рычаг Приводной 0005460860 |
Ссылка на деталь | 0005460860 |
Номер на схеме | 6 |
Название детали | Ручка 0005465260 |
Ссылка на деталь | 0005465260 |
Номер на схеме | 7 |
Название детали | Трос Боудена 0005460850 |
Ссылка на деталь | 0005460850 |
Номер на схеме | 8 |
Название детали | Ремень 0000696550 |
Ссылка на деталь | 0000696550 |
Номер на схеме | 9 |
Название детали | Подлокотник 0005641190 |
Ссылка на деталь | 0005641190 |
Номер на схеме | 9 |
Название детали | Подлокотник 0005465300 |
Ссылка на деталь | 0005465300 |
Номер на схеме | 10 |
Название детали | Ручка 0005465250 |
Ссылка на деталь | 0005465250 |
Номер на схеме | 11 |
Название детали | Сеть 0005461070 |
Ссылка на деталь | 0005461070 |
Номер на схеме | 12 |
Название детали | Ручка 0005465220 |
Ссылка на деталь | 0005465220 |
Номер на схеме | 13 |
Название детали | Подлокотник 0005461020 |
Ссылка на деталь | 0005461020 |
Номер на схеме | 14 |
Название детали | Защита 0005461030 |
Ссылка на деталь | 0005461030 |
Номер на схеме | 15 |
Название детали | Шина Установ. 0005460990 |
Ссылка на деталь | 0005460990 |
Номер на схеме | 16 |
Название детали | Подушка Сиденья 0005465280 |
Ссылка на деталь | 0005465280 |
Номер на схеме | 17 |
Название детали | Уголок 0005460980 |
Ссылка на деталь | 0005460980 |
Номер на схеме | 18 |
Название детали | Подушка Спинки 0005465240 |
Ссылка на деталь | 0005465240 |
Номер на схеме | 19 |
Название детали | Ручка 0005465210 |
Ссылка на деталь | 0005465210 |
Номер на схеме | 20 |
Название детали | Ручка 0005465230 |
Ссылка на деталь | 0005465230 |
Номер на схеме | 21 |
Название детали | Ручка 0005465270 |
Ссылка на деталь | 0005465270 |
Номер на схеме | 22 |
Название детали | Пружина Растяжен. 0005461090 |
Ссылка на деталь | 0005461090 |
Номер на схеме | 23 |
Название детали | Переключатель 0005461100 |
Ссылка на деталь | 0005461100 |
Номер на схеме | 24 |
Название детали | Амортизатор 0005460810 |
Ссылка на деталь | 0005460810 |
Номер на схеме | 25 |
Название детали | Кабель Соединит. 0005460930 |
Ссылка на деталь | 0005460930 |
Номер на схеме | 26 |
Название детали | Шланг Воздушный 0005460940 |
Ссылка на деталь | 0005460940 |
Номер на схеме | 27 |
Название детали | Наконечник Шланга 0005460920 |
Ссылка на деталь | 0005460920 |
Номер на схеме | 28 |
Название детали | Зажим Шланговый 0005460950 |
Ссылка на деталь | 0005460950 |
Номер на схеме | 29 |
Название детали | Сильфон 0005460890 |
Ссылка на деталь | 0005460890 |
Номер на схеме | 30 |
Название детали | Подвеска 0005460900 |
Ссылка на деталь | 0005460900 |
Номер на схеме | 31 |
Название детали | Компрессор 0005460910 |
Ссылка на деталь | 0005460910 |
Номер на схеме | 32 |
Название детали | Кпл.Запчастей 0005460820 |
Ссылка на деталь | 0005460820 |
Номер на схеме | 33 |
Название детали | Пластина Переход. 0005652330 |
Ссылка на деталь | 0005652330 |
Номер на схеме | 33 |
Название детали | Пружина 0005460880 |
Ссылка на деталь | 0005460880 |
Детали
Производитель | |
---|---|
Совместимая модель | |
Узел | Кабина / площадка водителя, Площадка Водителя, Сидение, пневматич. Регулируем. |
