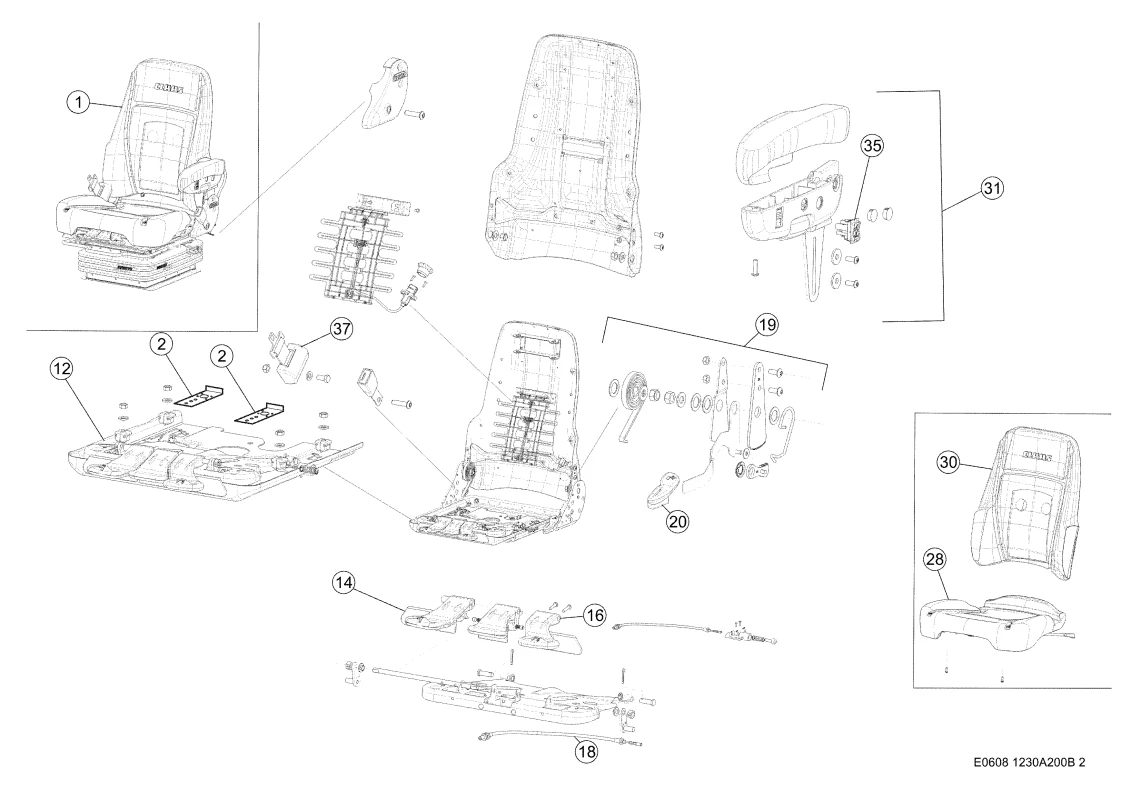

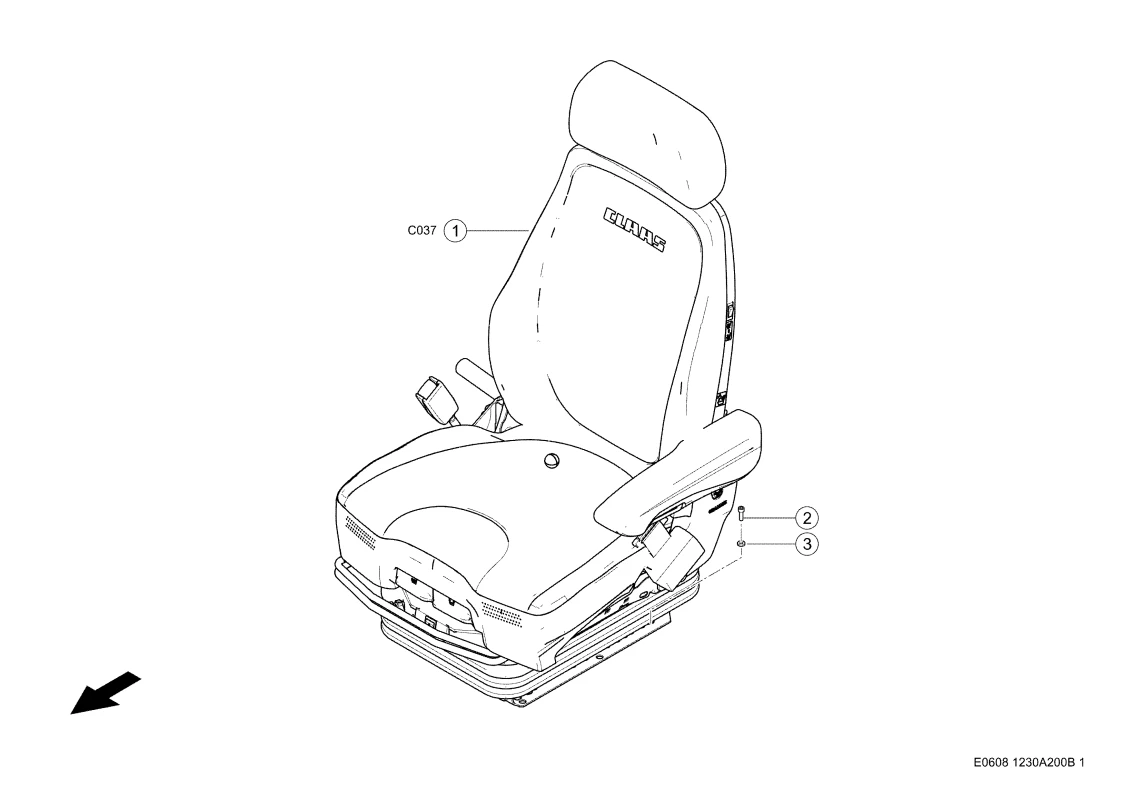

Сидение водителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Сидение водителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Сиденье Водителя 0005373073 |
| Ссылка на деталь | 0005373073 |
| Номер на схеме | 1 |
| Название детали | Сиденье Водителя 0005373073 |
| Ссылка на деталь | 0005373073 |
| Номер на схеме | 2 |
| Название детали | Упор 0027729010 |
| Ссылка на деталь | 0027729010 |
| Номер на схеме | 2 |
| Название детали | Винт С Цил.гол. 0002422271 |
| Ссылка на деталь | 0002422271 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 12 |
| Название детали | Сидение 0027217040 |
| Ссылка на деталь | 0027217040 |
| Номер на схеме | 14 |
| Название детали | Рукоятка 0011476380 |
| Ссылка на деталь | 0011476380 |
| Номер на схеме | 16 |
| Название детали | Рукоятка 0011476400 |
| Ссылка на деталь | 0011476400 |
| Номер на схеме | 18 |
| Название детали | Трос 0011476420 |
| Ссылка на деталь | 0011476420 |
| Номер на схеме | 19 |
| Название детали | Регулировочная Пластина 0029007970 |
| Ссылка на деталь | 0029007970 |
| Номер на схеме | 20 |
| Название детали | Ручка 0011476450 |
| Ссылка на деталь | 0011476450 |
| Номер на схеме | 28 |
| Название детали | Подушка Сиденья 0029007920 |
| Ссылка на деталь | 0029007920 |
| Номер на схеме | 30 |
| Название детали | Подушка Спинки 0029007910 |
| Ссылка на деталь | 0029007910 |
| Номер на схеме | 31 |
| Название детали | Подлокотник 0029007950 |
| Ссылка на деталь | 0029007950 |
| Номер на схеме | 35 |
| Название детали | Переключатель 0011476610 |
| Ссылка на деталь | 0011476610 |
| Номер на схеме | 37 |
| Название детали | Ремень Безопасн. 0029007960 |
| Ссылка на деталь | 0029007960 |
| Номер на схеме | 43 |
| Название детали | Адаптер 0005378841 |
| Ссылка на деталь | 0005378841 |
| Номер на схеме | 47 |
| Название детали | Пружина 0011476760 |
| Ссылка на деталь | 0011476760 |
| Номер на схеме | 48 |
| Название детали | Сильфон 0005363290 |
| Ссылка на деталь | 0005363290 |
| Номер на схеме | 49 |
| Название детали | Компрессор 0011474810 |
| Ссылка на деталь | 0011474810 |
| Номер на схеме | 52 |
| Название детали | Кабель 0005363300 |
| Ссылка на деталь | 0005363300 |
| Номер на схеме | 53 |
| Название детали | Кабель 0005363310 |
| Ссылка на деталь | 0005363310 |
| Номер на схеме | 54 |
| Название детали | Переключатель 0011476680 |
| Ссылка на деталь | 0011476680 |
| Номер на схеме | 55 |
| Название детали | Амортизатор 0005369670 |
| Ссылка на деталь | 0005369670 |
| Номер на схеме | 60 |
| Название детали | Рукоятка 0011595040 |
| Ссылка на деталь | 0011595040 |
| Номер на схеме | 62 |
| Название детали | Амортизатор 0005363350 |
| Ссылка на деталь | 0005363350 |
| Номер на схеме | 65 |
| Название детали | Ролик Натяжной 0011476711 |
| Ссылка на деталь | 0011476711 |
| Номер на схеме | 67 |
| Название детали | Пружина 0011476730 |
| Ссылка на деталь | 0011476730 |
| Номер на схеме | 68 |
| Название детали | Шланг Воздушный 0005363370 |
| Ссылка на деталь | 0005363370 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Кабина, Сидение водителя, Сиденье |
