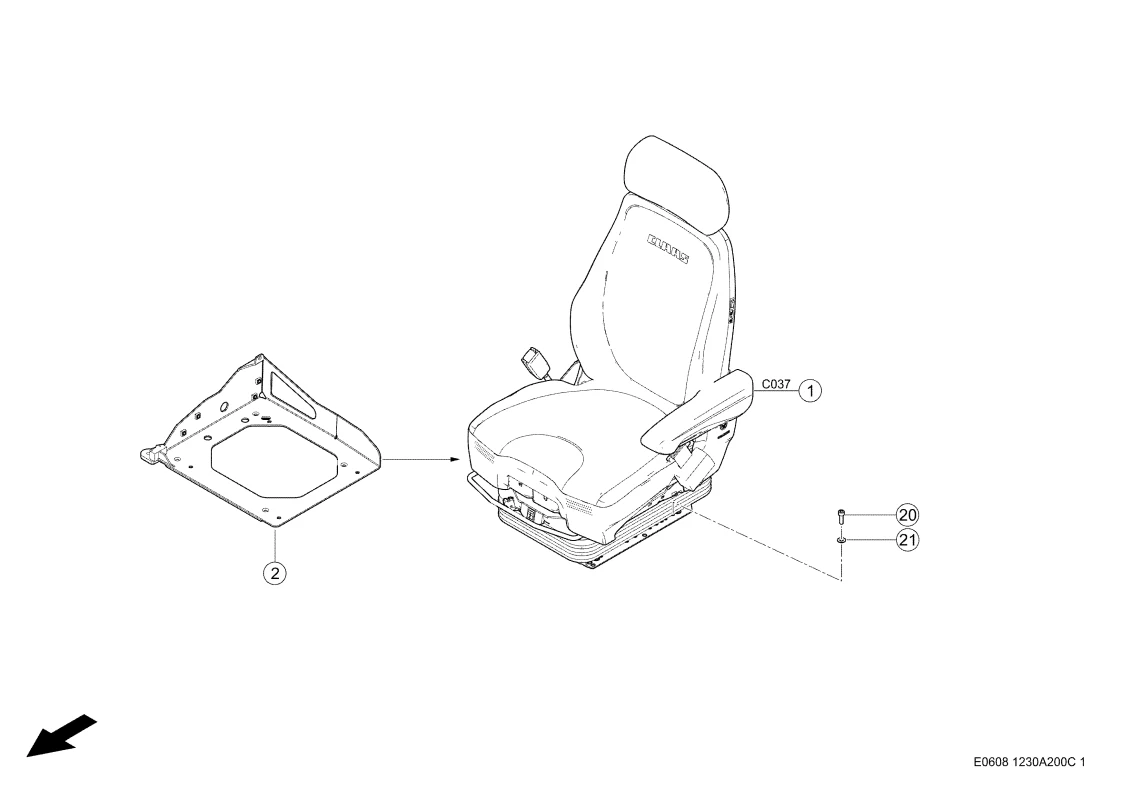

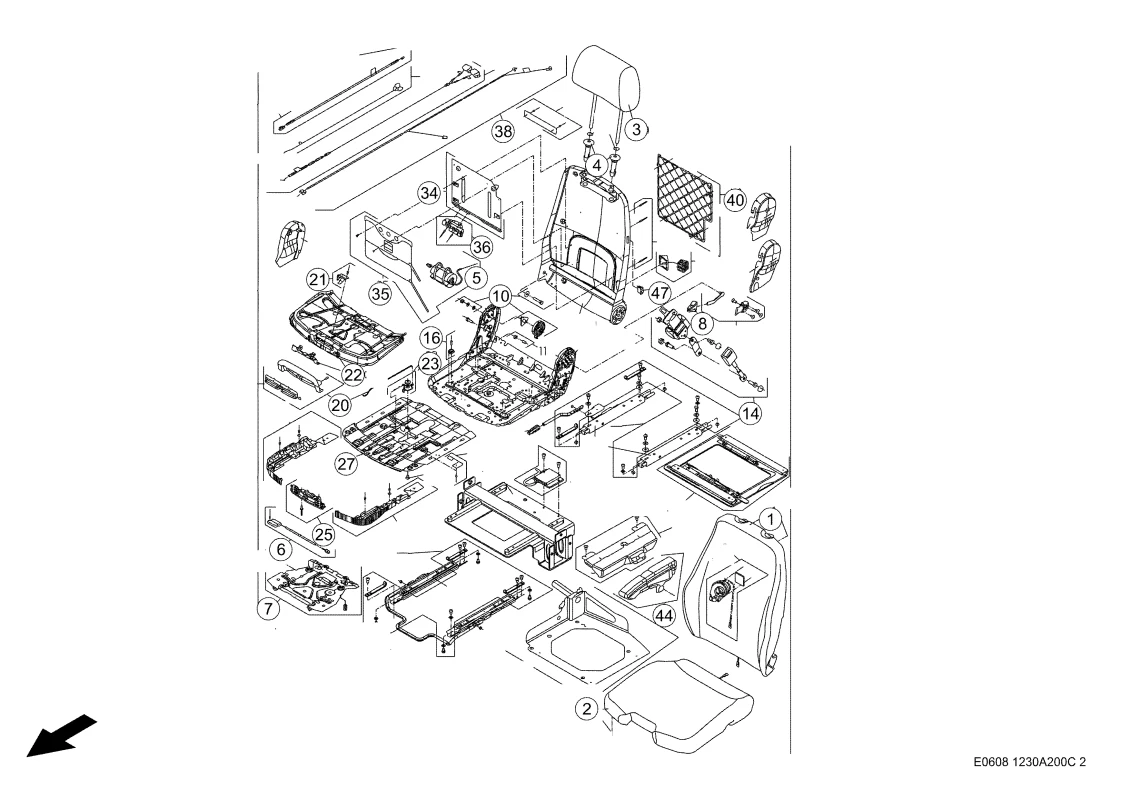

Сидение водителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Сидение водителя. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Пружина 0005598850 |
| Ссылка на деталь | 0005598850 |
| Номер на схеме | 1 |
| Название детали | Сиденье Водителя 0005373030 |
| Ссылка на деталь | 0005373030 |
| Номер на схеме | 1 |
| Название детали | Подушка Спинки 0005361250 |
| Ссылка на деталь | 0005361250 |
| Номер на схеме | 2 |
| Название детали | Адаптер 0005376910 |
| Ссылка на деталь | 0005376910 |
| Номер на схеме | 2 |
| Название детали | Подушка Сиденья 0005361260 |
| Ссылка на деталь | 0005361260 |
| Номер на схеме | 2 |
| Название детали | Регулирование Уровня 0005598831 |
| Ссылка на деталь | 0005598831 |
| Номер на схеме | 3 |
| Название детали | Подголовник 0026989580 |
| Ссылка на деталь | 0026989580 |
| Номер на схеме | 4 |
| Название детали | Жгут Проводов 0005598840 |
| Ссылка на деталь | 0005598840 |
| Номер на схеме | 4 |
| Название детали | Направляющая 0011397840 |
| Ссылка на деталь | 0011397840 |
| Номер на схеме | 5 |
| Название детали | Подвеска 0011397990 |
| Ссылка на деталь | 0011397990 |
| Номер на схеме | 5 |
| Название детали | Колпачок Запорн. 0011472540 |
| Ссылка на деталь | 0011472540 |
| Номер на схеме | 6 |
| Название детали | Комплект Изнашивающихся Деталей 0005597230 |
| Ссылка на деталь | 0005597230 |
| Номер на схеме | 6 |
| Название детали | Выключатель Сиденья 0005598960 |
| Ссылка на деталь | 0005598960 |
| Номер на схеме | 7 |
| Название детали | Опора Сцепного Устройства 0011472580 |
| Ссылка на деталь | 0011472580 |
| Номер на схеме | 8 |
| Название детали | Ручка 0005599030 |
| Ссылка на деталь | 0005599030 |
| Номер на схеме | 8 |
| Название детали | Нижняя Часть Подвески 0005597250 |
| Ссылка на деталь | 0005597250 |
| Номер на схеме | 9 |
| Название детали | Сильфон 0005598860 |
| Ссылка на деталь | 0005598860 |
| Номер на схеме | 10 |
| Название детали | Кпл.винтов 0011472570 |
| Ссылка на деталь | 0011472570 |
| Номер на схеме | 10 |
| Название детали | Компрессор 0005598870 |
| Ссылка на деталь | 0005598870 |
| Номер на схеме | 11 |
| Название детали | Амортизатор 0011398300 |
| Ссылка на деталь | 0011398300 |
| Номер на схеме | 12 |
| Название детали | Бак Дополнит. 0005599250 |
| Ссылка на деталь | 0005599250 |
| Номер на схеме | 13 |
| Название детали | Прокладка 0005597470 |
| Ссылка на деталь | 0005597470 |
| Номер на схеме | 14 |
| Название детали | Амортизатор 0011397940 |
| Ссылка на деталь | 0011397940 |
| Номер на схеме | 14 |
| Название детали | Ремень 0011612270 |
| Ссылка на деталь | 0011612270 |
| Номер на схеме | 15 |
| Название детали | Фиксатор 0005597460 |
| Ссылка на деталь | 0005597460 |
| Номер на схеме | 16 |
| Название детали | Ручка 0005465320 |
| Ссылка на деталь | 0005465320 |
| Номер на схеме | 16 |
| Название детали | Рул.управление 0011359850 |
| Ссылка на деталь | 0011359850 |
| Номер на схеме | 16 |
| Название детали | Компл.адаптеров 0011679120 |
| Ссылка на деталь | 0011679120 |
| Номер на схеме | 20 |
| Название детали | Рычаг Приводной 0005598950 |
| Ссылка на деталь | 0005598950 |
| Номер на схеме | 20 |
| Название детали | Регулировочная Пластина 0005598880 |
| Ссылка на деталь | 0005598880 |
| Номер на схеме | 20 |
| Название детали | Винт С Цил.гол. 0002422271 |
| Ссылка на деталь | 0002422271 |
| Номер на схеме | 21 |
| Название детали | Шланг Воздушный 0011398020 |
| Ссылка на деталь | 0011398020 |
| Номер на схеме | 21 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 21 |
| Название детали | Рукоятка 0011398220 |
| Ссылка на деталь | 0011398220 |
| Номер на схеме | 22 |
| Название детали | Сиденье 0011617210 |
| Ссылка на деталь | 0011617210 |
| Номер на схеме | 23 |
| Название детали | Рычаг 6005029180 |
| Ссылка на деталь | 6005029180 |
| Номер на схеме | 25 |
| Название детали | Опора Сцепного Устройства 0011359660 |
| Ссылка на деталь | 0011359660 |
| Номер на схеме | 27 |
| Название детали | Опора Сцепного Устройства 0011472600 |
| Ссылка на деталь | 0011472600 |
| Номер на схеме | 27 |
| Название детали | Пружина 0011604990 |
| Ссылка на деталь | 0011604990 |
| Номер на схеме | 34 |
| Название детали | Пластина 0011472820 |
| Ссылка на деталь | 0011472820 |
| Номер на схеме | 35 |
| Название детали | Рул.управление 0011337980 |
| Ссылка на деталь | 0011337980 |
| Номер на схеме | 36 |
| Название детали | Регулировочная Пластина 0005598540 |
| Ссылка на деталь | 0005598540 |
| Номер на схеме | 36 |
| Название детали | Кабель 0011472790 |
| Ссылка на деталь | 0011472790 |
| Номер на схеме | 37 |
| Название детали | Трос Боудена 0005598890 |
| Ссылка на деталь | 0005598890 |
| Номер на схеме | 38 |
| Название детали | Ручка 0005598900 |
| Ссылка на деталь | 0005598900 |
| Номер на схеме | 38 |
| Название детали | Жгут Проводов 0005599010 |
| Ссылка на деталь | 0005599010 |
| Номер на схеме | 40 |
| Название детали | Сеть 0005461070 |
| Ссылка на деталь | 0005461070 |
| Номер на схеме | 40 |
| Название детали | Жгут Проводов 0005599110 |
| Ссылка на деталь | 0005599110 |
| Номер на схеме | 44 |
| Название детали | Подлокотник 0011336950 |
| Ссылка на деталь | 0011336950 |
| Номер на схеме | 45 |
| Название детали | Защита 0005597210 |
| Ссылка на деталь | 0005597210 |
| Номер на схеме | 47 |
| Название детали | Переключатель 0005598990 |
| Ссылка на деталь | 0005598990 |
