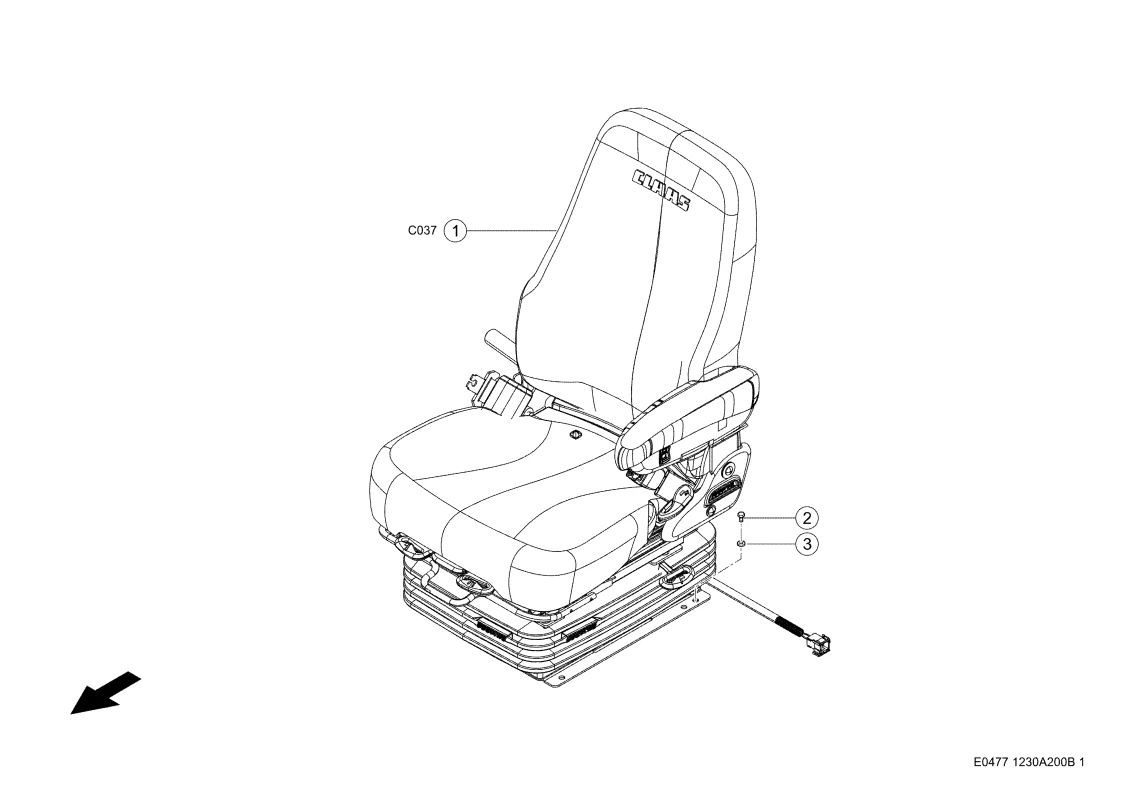

Сидение водителя. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Сидение водителя. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Артикул: 157476871 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание

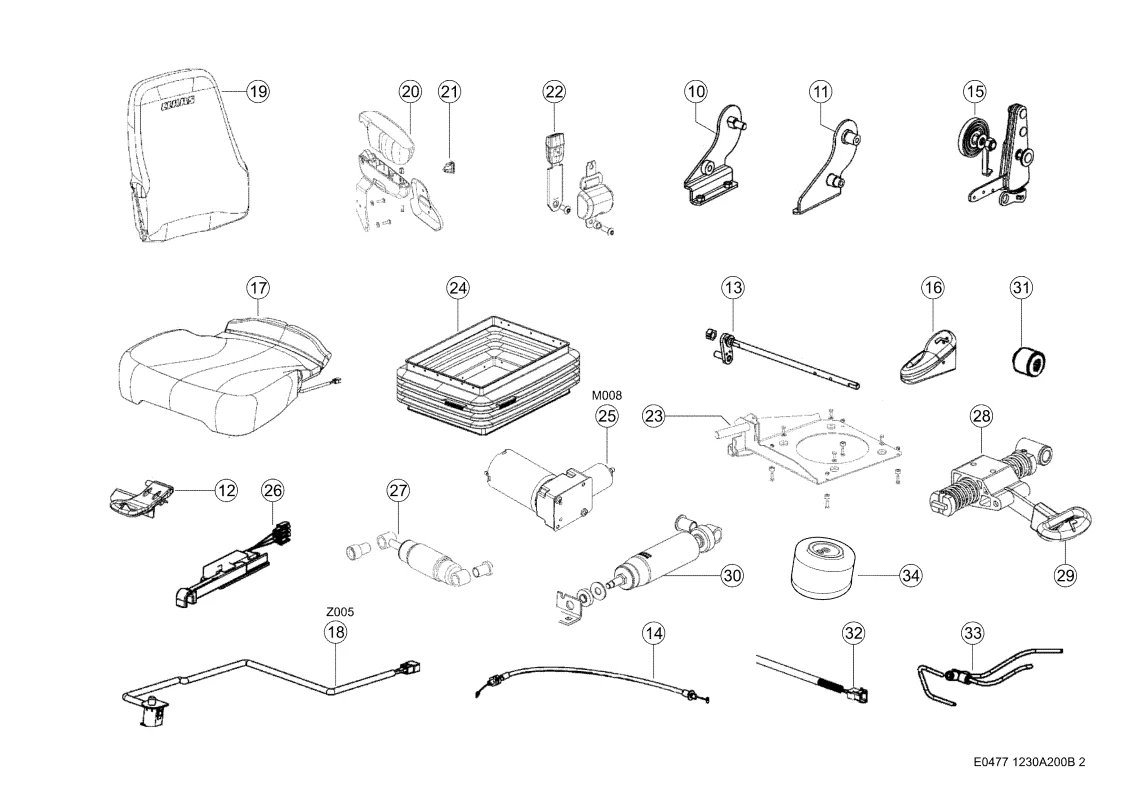

Номер на схеме | 1 |
Название детали | Сиденье Водителя 0005640452 |
Ссылка на деталь | 0005640452 |
Номер на схеме | 2 |
Название детали | Болт 6-Гр. 0002156930 |
Ссылка на деталь | 0002156930 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 10 |
Название детали | Подшипник 0005363210 |
Ссылка на деталь | 0005363210 |
Номер на схеме | 11 |
Название детали | Подшипник 0005363220 |
Ссылка на деталь | 0005363220 |
Номер на схеме | 12 |
Название детали | Рукоятка 0011476380 |
Ссылка на деталь | 0011476380 |
Номер на схеме | 13 |
Название детали | Ось 0011476410 |
Ссылка на деталь | 0011476410 |
Номер на схеме | 14 |
Название детали | Трос 0011476420 |
Ссылка на деталь | 0011476420 |
Номер на схеме | 15 |
Название детали | Регулировочная Пластина 0005363230 |
Ссылка на деталь | 0005363230 |
Номер на схеме | 16 |
Название детали | Ручка 0011476450 |
Ссылка на деталь | 0011476450 |
Номер на схеме | 17 |
Название детали | Подушка Сиденья 0005363240 |
Ссылка на деталь | 0005363240 |
Номер на схеме | 18 |
Название детали | Датчик 0011476490 |
Ссылка на деталь | 0011476490 |
Номер на схеме | 19 |
Название детали | Подушка Спинки 0005363250 |
Ссылка на деталь | 0005363250 |
Номер на схеме | 20 |
Название детали | Подлокотник 0005363260 |
Ссылка на деталь | 0005363260 |
Номер на схеме | 21 |
Название детали | Переключатель 0011476610 |
Ссылка на деталь | 0011476610 |
Номер на схеме | 22 |
Название детали | Ремень Безопасн. 0005363270 |
Ссылка на деталь | 0005363270 |
Номер на схеме | 23 |
Название детали | Адаптер 0005363280 |
Ссылка на деталь | 0005363280 |
Номер на схеме | 24 |
Название детали | Сильфон 0005363290 |
Ссылка на деталь | 0005363290 |
Номер на схеме | 25 |
Название детали | Компрессор 0011474810 |
Ссылка на деталь | 0011474810 |
Номер на схеме | 26 |
Название детали | Переключатель 0011476680 |
Ссылка на деталь | 0011476680 |
Номер на схеме | 27 |
Название детали | Амортизатор 0005363320 |
Ссылка на деталь | 0005363320 |
Номер на схеме | 28 |
Название детали | Регулировочная Пластина 0005363330 |
Ссылка на деталь | 0005363330 |
Номер на схеме | 29 |
Название детали | Рукоятка 0005363340 |
Ссылка на деталь | 0005363340 |
Номер на схеме | 30 |
Название детали | Амортизатор 0005363350 |
Ссылка на деталь | 0005363350 |
Номер на схеме | 31 |
Название детали | Ролик Натяжной 0011476711 |
Ссылка на деталь | 0011476711 |
Номер на схеме | 32 |
Название детали | Провод 0005363360 |
Ссылка на деталь | 0005363360 |
Номер на схеме | 33 |
Название детали | Шланг Воздушный 0005363370 |
Ссылка на деталь | 0005363370 |
Номер на схеме | 34 |
Название детали | Пружина 0011476730 |
Ссылка на деталь | 0011476730 |
