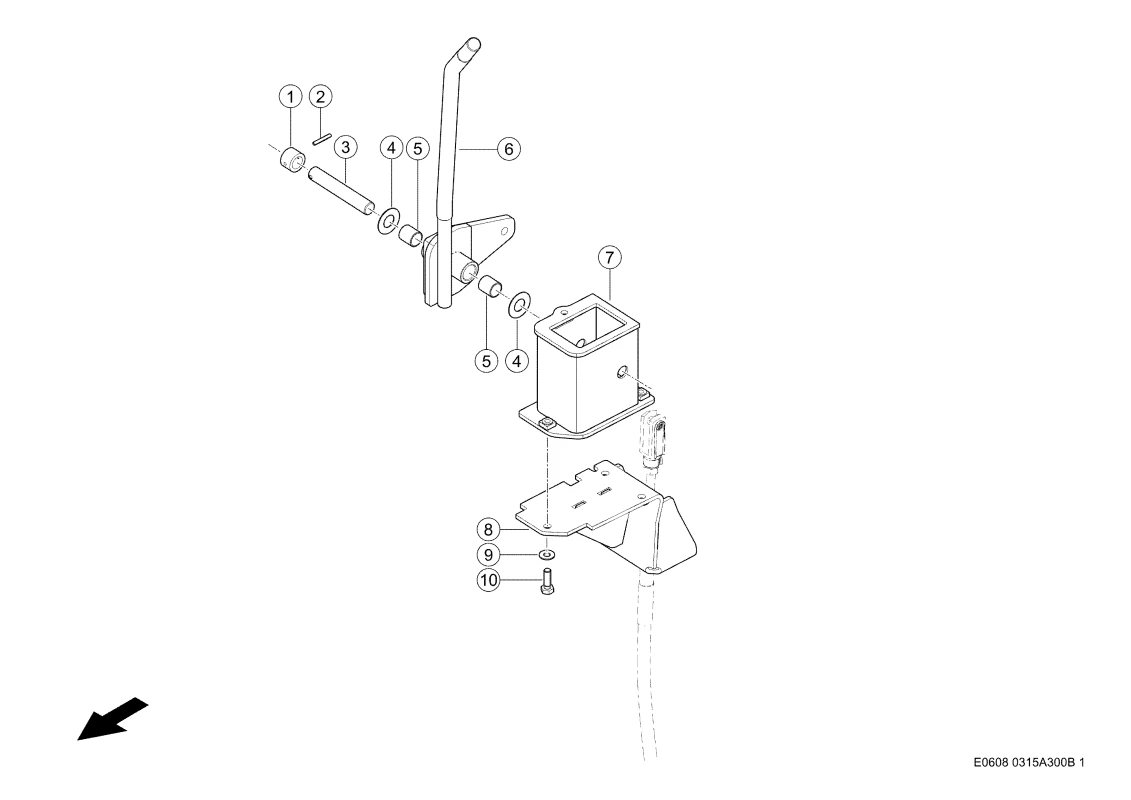

Система рычагов переключения. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1

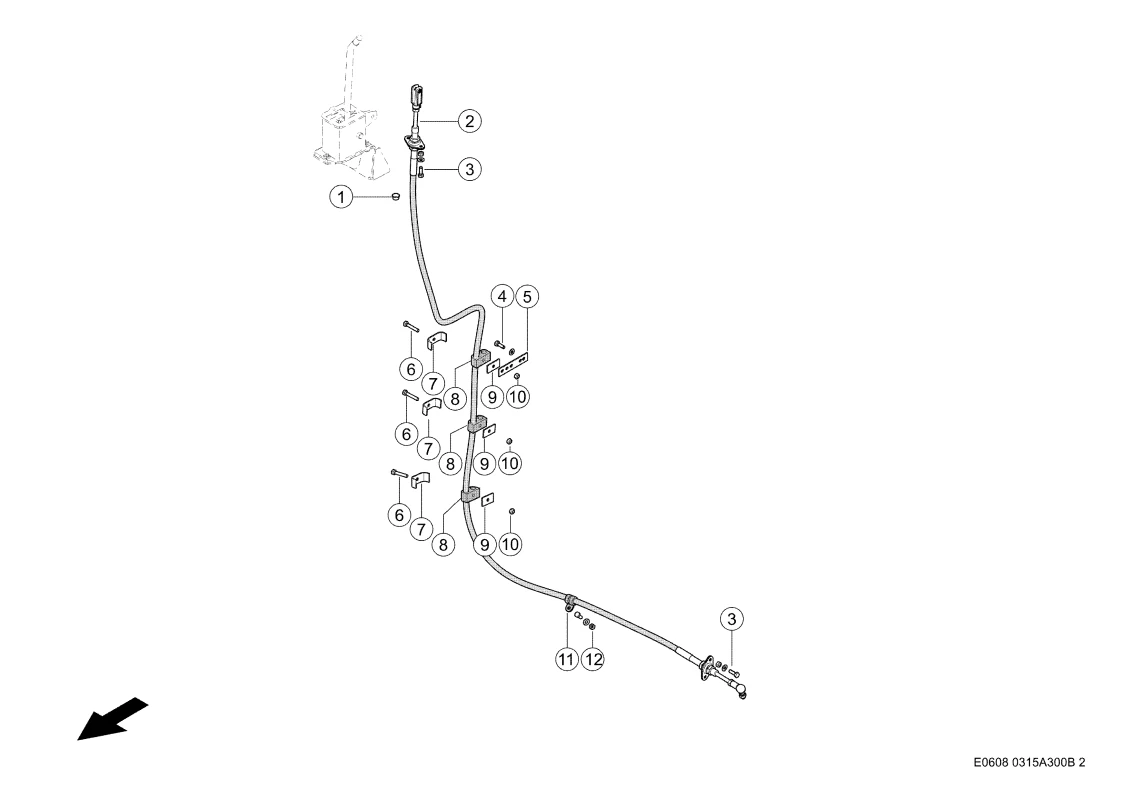

Система рычагов переключения. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Артикул: 185175893 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 1 |
Название детали | Кольцо Установ. 0009029690 |
Ссылка на деталь | 0009029690 |
Номер на схеме | 1 |
Название детали | Заглушка 0002150860 |
Ссылка на деталь | 0002150860 |
Номер на схеме | 2 |
Название детали | Штифт Распорный 0002377953 |
Ссылка на деталь | 0002377953 |
Номер на схеме | 2 |
Название детали | Шайба 0002379530 |
Ссылка на деталь | 0002379530 |
Номер на схеме | 2 |
Название детали | Трос Боудена 0015043221 |
Ссылка на деталь | 0015043221 |
Номер на схеме | 3 |
Название детали | Втулка 0000085110 |
Ссылка на деталь | 0000085110 |
Номер на схеме | 3 |
Название детали | Палец 0000762750 |
Ссылка на деталь | 0000762750 |
Номер на схеме | 3 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 4 |
Название детали | Шайба 0002382050 |
Ссылка на деталь | 0002382050 |
Номер на схеме | 4 |
Название детали | Шайба 0002382030 |
Ссылка на деталь | 0002382030 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 4 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 5 |
Название детали | Мостик 0015045021 |
Ссылка на деталь | 0015045021 |
Номер на схеме | 5 |
Название детали | Втулка 0000085110 |
Ссылка на деталь | 0000085110 |
Номер на схеме | 5 |
Название детали | Пластина 0006562442 |
Ссылка на деталь | 0006562442 |
Номер на схеме | 6 |
Название детали | Палец 0002445190 |
Ссылка на деталь | 0002445190 |
Номер на схеме | 6 |
Название детали | Рычаг Переключ. 0015043292 |
Ссылка на деталь | 0015043292 |
Номер на схеме | 6 |
Название детали | Болт 6-Гр. 0002374440 |
Ссылка на деталь | 0002374440 |
Номер на схеме | 7 |
Название детали | Скоба Крепежная 0006722090 |
Ссылка на деталь | 0006722090 |
Номер на схеме | 7 |
Название детали | Корпус 0006648780 |
Ссылка на деталь | 0006648780 |
Номер на схеме | 7 |
Название детали | Корпус 0027181170 |
Ссылка на деталь | 0027181170 |
Номер на схеме | 7 |
Название детали | Пластина 0015045660 |
Ссылка на деталь | 0015045660 |
Номер на схеме | 8 |
Название детали | Диск 0002156830 |
Ссылка на деталь | 0002156830 |
Номер на схеме | 8 |
Название детали | Опорна Резиновая 0006836590 |
Ссылка на деталь | 0006836590 |
Номер на схеме | 8 |
Название детали | Подшипник Замык. 0015043312 |
Ссылка на деталь | 0015043312 |
Номер на схеме | 9 |
Название детали | Пластина Упорная 0006562550 |
Ссылка на деталь | 0006562550 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 9 |
Название детали | Рычаг 0015045001 |
Ссылка на деталь | 0015045001 |
Номер на схеме | 10 |
Название детали | Гайка Стопорная 0002381320 |
Ссылка на деталь | 0002381320 |
Номер на схеме | 10 |
Название детали | Болт 6-Гр. 0002374420 |
Ссылка на деталь | 0002374420 |
Номер на схеме | 10 |
Название детали | Диск 0002173660 |
Ссылка на деталь | 0002173660 |
Номер на схеме | 11 |
Название детали | Крепежный Хомут 0008129910 |
Ссылка на деталь | 0008129910 |
Номер на схеме | 11 |
Название детали | Шплинт 0002361520 |
Ссылка на деталь | 0002361520 |
Номер на схеме | 12 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 12 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002362000 |
Ссылка на деталь | 0002362000 |
Номер на схеме | 12 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
