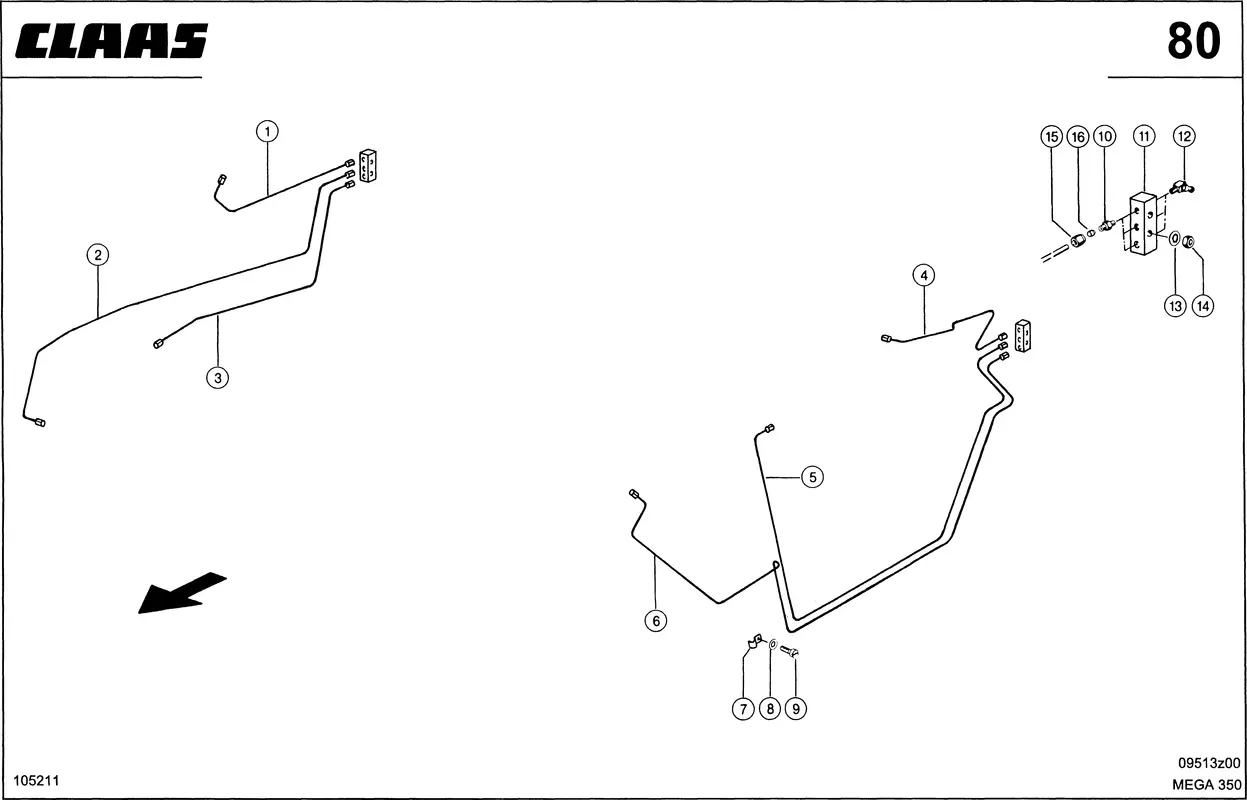

Смазочные трубки на корпусе барабана. Корпус Молотильный аппарат. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Смазочные трубки на корпусе барабана. Корпус барабана. Молотильный аппарат. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 113177577 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Провод Для Смазки 0006444320 |
Ссылка на деталь | 0006444320 |
Номер на схеме | 2 |
Название детали | Провод Для Смазки 0006630521 |
Ссылка на деталь | 0006630521 |
Номер на схеме | 3 |
Название детали | Провод Для Смазки 0006444340 |
Ссылка на деталь | 0006444340 |
Номер на схеме | 4 |
Название детали | Провод Для Смазки 0005441540 |
Ссылка на деталь | 0005441540 |
Номер на схеме | 5 |
Название детали | Провод Для Смазки 0006630620 |
Ссылка на деталь | 0006630620 |
Номер на схеме | 6 |
Название детали | Провод Для Смазки 0006630560 |
Ссылка на деталь | 0006630560 |
Номер на схеме | 7 |
Название детали | Скоба Крепежная 0002363920 |
Ссылка на деталь | 0002363920 |
Номер на схеме | 8 |
Название детали | Кольцо Пружинное 0002364901 |
Ссылка на деталь | 0002364901 |
Номер на схеме | 9 |
Название детали | Винт Д/Лист.мет. 0002424992 |
Ссылка на деталь | 0002424992 |
Номер на схеме | 9 |
Название детали | Винт С Плоск.гол. 0002350162 |
Ссылка на деталь | 0002350162 |
Номер на схеме | 9 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 10 |
Название детали | Штуцер Резьбовой 0002333300 |
Ссылка на деталь | 0002333300 |
Номер на схеме | 11 |
Название детали | Планка Смазочная 0007771580 |
Ссылка на деталь | 0007771580 |
Номер на схеме | 12 |
Название детали | Пресс-Масленка 0002449480 |
Ссылка на деталь | 0002449480 |
Номер на схеме | 13 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 15 |
Название детали | Гайка Накидная 0002333310 |
Ссылка на деталь | 0002333310 |
Номер на схеме | 16 |
Название детали | Кольцо Ножевое 0004086130 |
Ссылка на деталь | 0004086130 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Корпус Барабана, Молотильный аппарат, Смазочные трубки на корпусе барабана |
