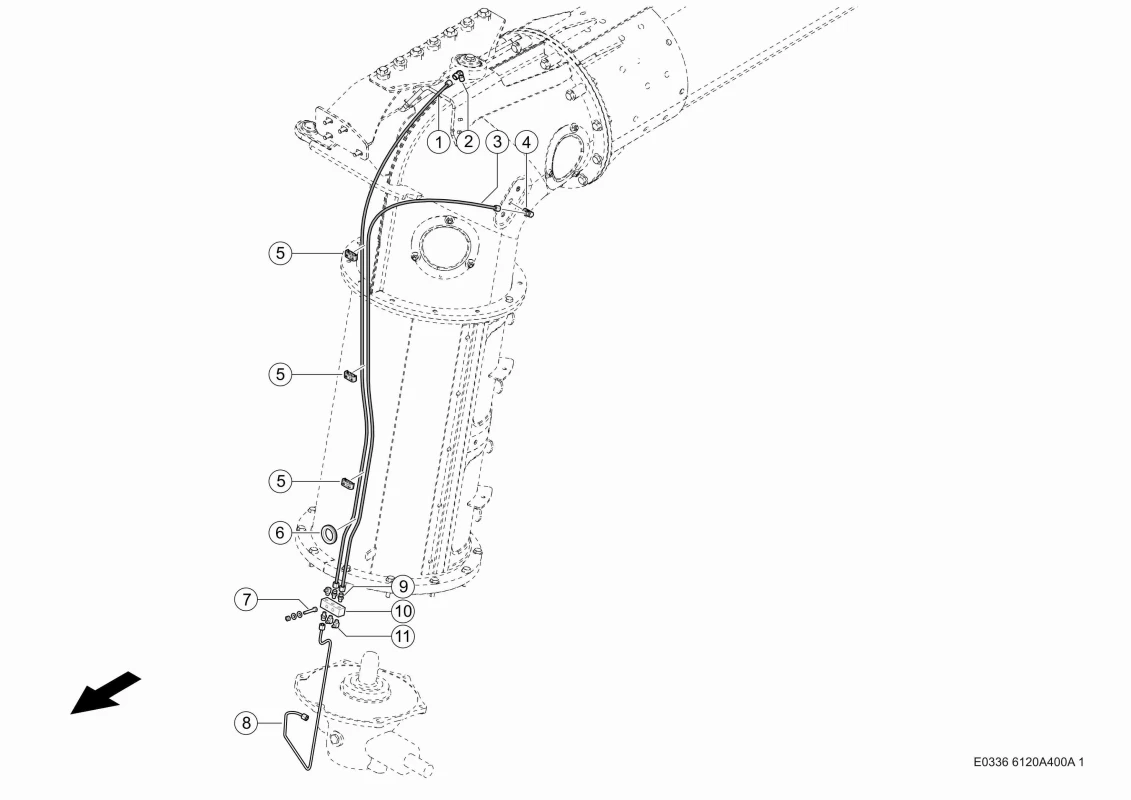

Смазочные трубки. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Смазочные трубки. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шланг 0023111960 |
| Ссылка на деталь | 0023111960 |
| Номер на схеме | 2 |
| Название детали | Штуцер Резьбовой 0002136590 |
| Ссылка на деталь | 0002136590 |
| Номер на схеме | 3 |
| Название детали | Шланг 0023111960 |
| Ссылка на деталь | 0023111960 |
| Номер на схеме | 4 |
| Название детали | Штуцер Резьбовой 0007387740 |
| Ссылка на деталь | 0007387740 |
| Номер на схеме | 5 |
| Название детали | Хомут Сдвоенный 0004708770 |
| Ссылка на деталь | 0004708770 |
| Номер на схеме | 5 |
| Название детали | Хомут Кабельный 0002160300 |
| Ссылка на деталь | 0002160300 |
| Номер на схеме | 6 |
| Название детали | Провод 0002384560 |
| Ссылка на деталь | 0002384560 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002444130 |
| Ссылка на деталь | 0002444130 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 8 |
| Название детали | Провод Для Смазки 0023106920 |
| Ссылка на деталь | 0023106920 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0002136130 |
| Ссылка на деталь | 0002136130 |
| Номер на схеме | 10 |
| Название детали | Планка Смазочная 0007771580 |
| Ссылка на деталь | 0007771580 |
| Номер на схеме | 11 |
| Название детали | Пресс-Масленка 0002449480 |
| Ссылка на деталь | 0002449480 |
| Номер на схеме | 12 |
| Название детали | Штуцер Резьбовой 0002391560 |
| Ссылка на деталь | 0002391560 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Загрузка / Погрузка Зерна, Опорожнение Зернового Бункера, Смазочные трубки |
