Смазочные трубки. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Смазочные трубки. Запчасти для комбайнов tucano 580-570 № машины l1700011 – l1799999
Артикул: 128175719 Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

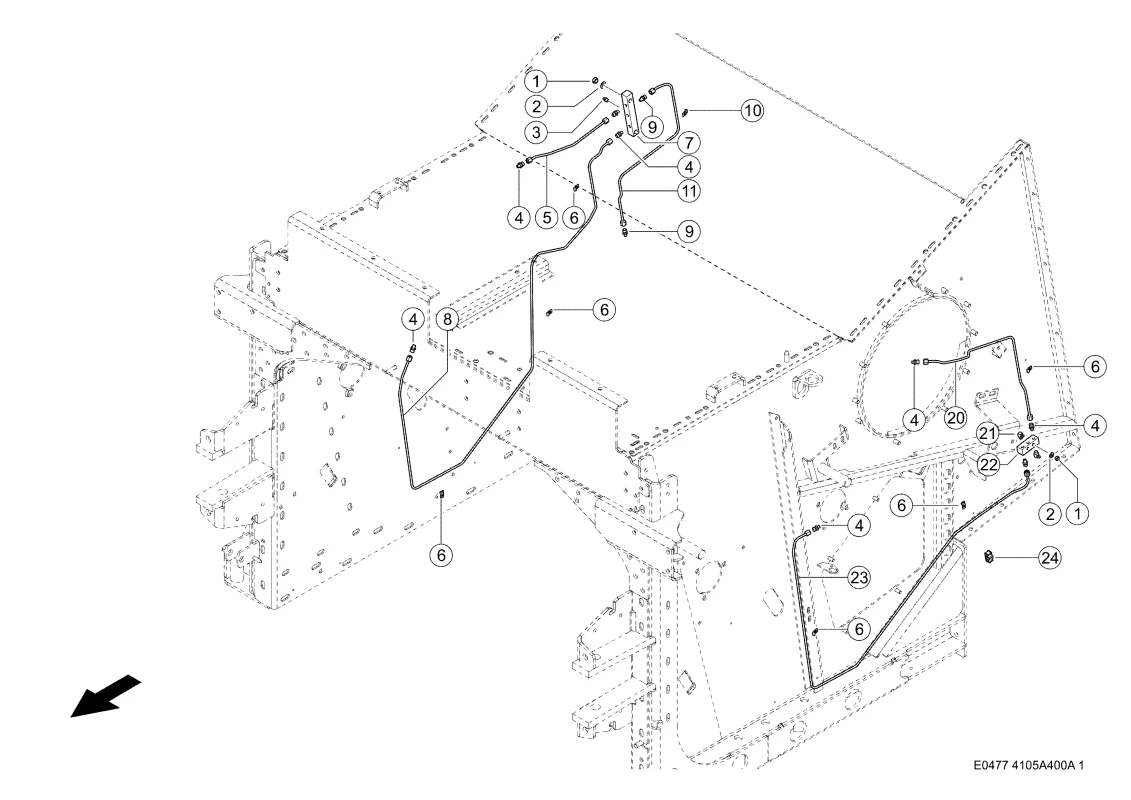

Номер на схеме | 1 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 2 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 3 |
Название детали | Пресс-Масленка 0001798380 |
Ссылка на деталь | 0001798380 |
Номер на схеме | 4 |
Название детали | Штуцер Резьбовой 0002391560 |
Ссылка на деталь | 0002391560 |
Номер на схеме | 4 |
Название детали | Штуцер Резьбовой 0002391560 |
Ссылка на деталь | 0002391560 |
Номер на схеме | 5 |
Название детали | Провод Для Смазки 0005529621 |
Ссылка на деталь | 0005529621 |
Номер на схеме | 6 |
Название детали | Скоба Крепежная 0002172630 |
Ссылка на деталь | 0002172630 |
Номер на схеме | 6 |
Название детали | Винт Д/Лист.мет. 0002424992 |
Ссылка на деталь | 0002424992 |
Номер на схеме | 6 |
Название детали | Плоская Шайба 0002369102 |
Ссылка на деталь | 0002369102 |
Номер на схеме | 7 |
Название детали | Планка 0006427070 |
Ссылка на деталь | 0006427070 |
Номер на схеме | 8 |
Название детали | Провод Для Смазки 0005529641 |
Ссылка на деталь | 0005529641 |
Номер на схеме | 9 |
Название детали | Штуцер Резьбовой 0002391560 |
Ссылка на деталь | 0002391560 |
Номер на схеме | 10 |
Название детали | Скоба Крепежная 0002172630 |
Ссылка на деталь | 0002172630 |
Номер на схеме | 10 |
Название детали | Винт Д/Лист.мет. 0002424992 |
Ссылка на деталь | 0002424992 |
Номер на схеме | 10 |
Название детали | Плоская Шайба 0002369102 |
Ссылка на деталь | 0002369102 |
Номер на схеме | 11 |
Название детали | Провод Для Смазки 0005529680 |
Ссылка на деталь | 0005529680 |
Номер на схеме | 20 |
Название детали | Провод Для Смазки 0005529550 |
Ссылка на деталь | 0005529550 |
Номер на схеме | 21 |
Название детали | Пресс-Масленка 0002449480 |
Ссылка на деталь | 0002449480 |
Номер на схеме | 22 |
Название детали | Планка Смазочная 0007771580 |
Ссылка на деталь | 0007771580 |
Номер на схеме | 23 |
Название детали | Провод Для Смазки 0005529570 |
Ссылка на деталь | 0005529570 |
Номер на схеме | 24 |
Название детали | Зажим Д/Проводов 0002163511 |
Ссылка на деталь | 0002163511 |
