Солнцезащитная шторка. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Солнцезащитная шторка. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 116979052
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

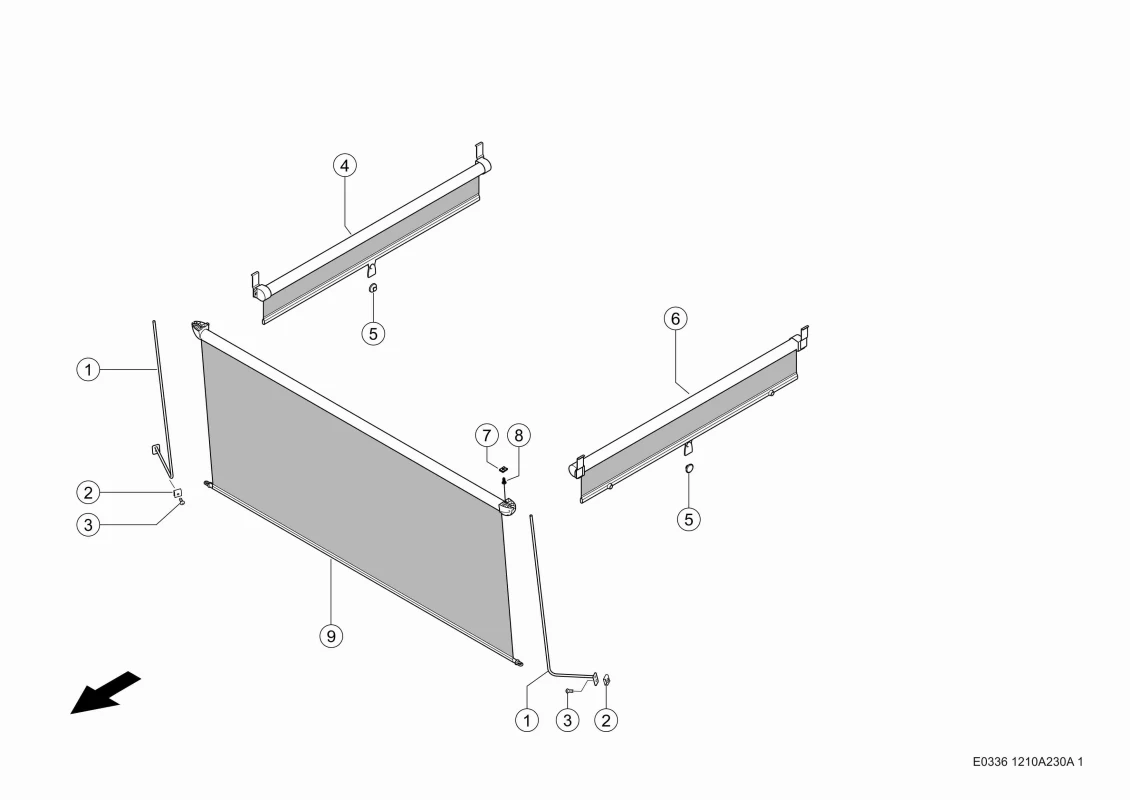

Номер на схеме | 1 |
Название детали | Штанга Рул. Тяги 0005593830 |
Ссылка на деталь | 0005593830 |
Номер на схеме | 2 |
Название детали | Гайка Д/Лист.мет. 0002157380 |
Ссылка на деталь | 0002157380 |
Номер на схеме | 3 |
Название детали | Винт Д/Лист.мет. 0002173071 |
Ссылка на деталь | 0002173071 |
Номер на схеме | 4 |
Название детали | Солнцезащитная Шторка 0005645072 |
Ссылка на деталь | 0005645072 |
Номер на схеме | 5 |
Название детали | Крепление 0005653431 |
Ссылка на деталь | 0005653431 |
Номер на схеме | 5 |
Название детали | Клей 0002419510 |
Ссылка на деталь | 0002419510 |
Номер на схеме | 6 |
Название детали | Солнцезащитная Шторка 0005653363 |
Ссылка на деталь | 0005653363 |
Номер на схеме | 7 |
Название детали | Гайка Д/Лист.мет. 0002160460 |
Ссылка на деталь | 0002160460 |
Номер на схеме | 8 |
Название детали | Винт Для Жести 0002171680 |
Ссылка на деталь | 0002171680 |
Номер на схеме | 9 |
Название детали | Шторка От Солнца 0005478341 |
Ссылка на деталь | 0005478341 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
