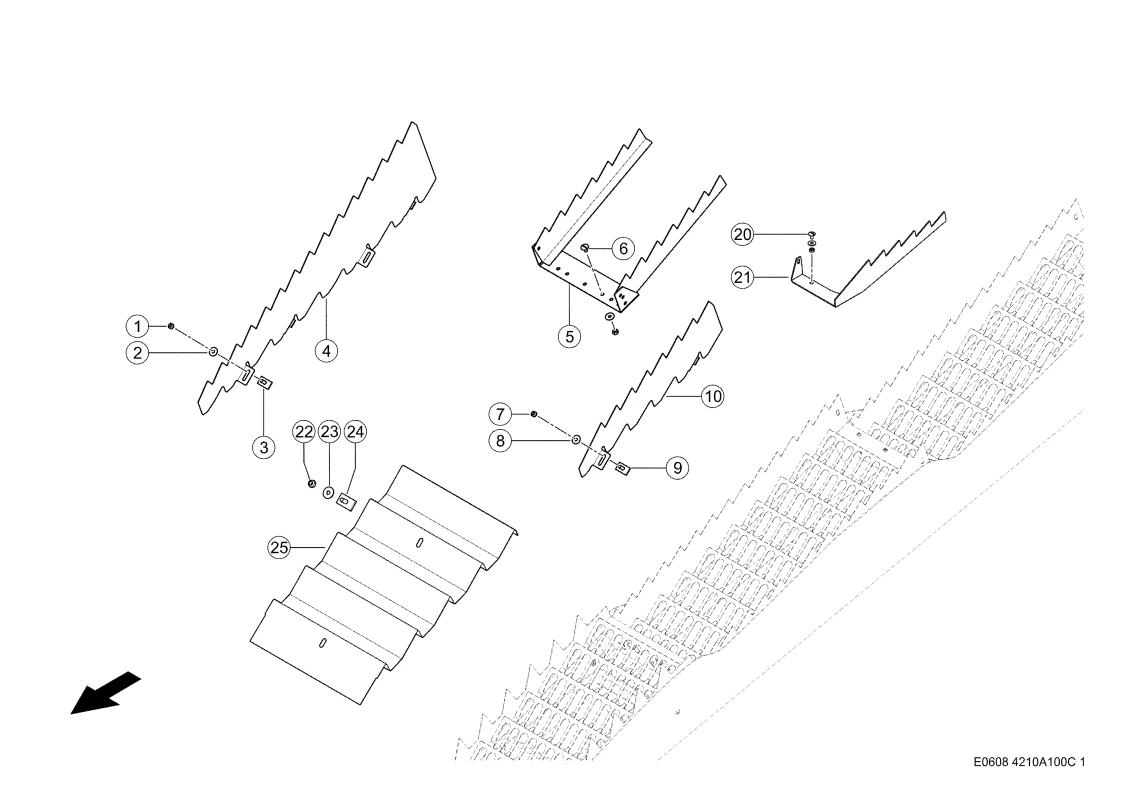

Соломотряс. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Соломотряс. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Описание
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 2 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 3 |
| Название детали | Плита Зажимная 0005319350 |
| Ссылка на деталь | 0005319350 |
| Номер на схеме | 4 |
| Название детали | Элемент Седловой 0005559372 |
| Ссылка на деталь | 0005559372 |
| Номер на схеме | 5 |
| Название детали | Боковая Гребенка 0006097050 |
| Ссылка на деталь | 0006097050 |
| Номер на схеме | 6 |
| Название детали | Винт Полупотайной 0006655641 |
| Ссылка на деталь | 0006655641 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 6 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 8 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 9 |
| Название детали | Плита Зажимная 0005319350 |
| Ссылка на деталь | 0005319350 |
| Номер на схеме | 10 |
| Название детали | Средний Седловой Элемент 0005318142 |
| Ссылка на деталь | 0005318142 |
| Номер на схеме | 20 |
| Название детали | Винт Полупотайной 0006655641 |
| Ссылка на деталь | 0006655641 |
| Номер на схеме | 20 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 20 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 21 |
| Название детали | Средний Седловой Элемент 0005136910 |
| Ссылка на деталь | 0005136910 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 24 |
| Название детали | Плита Зажимная 0005319350 |
| Ссылка на деталь | 0005319350 |
| Номер на схеме | 25 |
| Название детали | Защита 0005318150 |
| Ссылка на деталь | 0005318150 |
