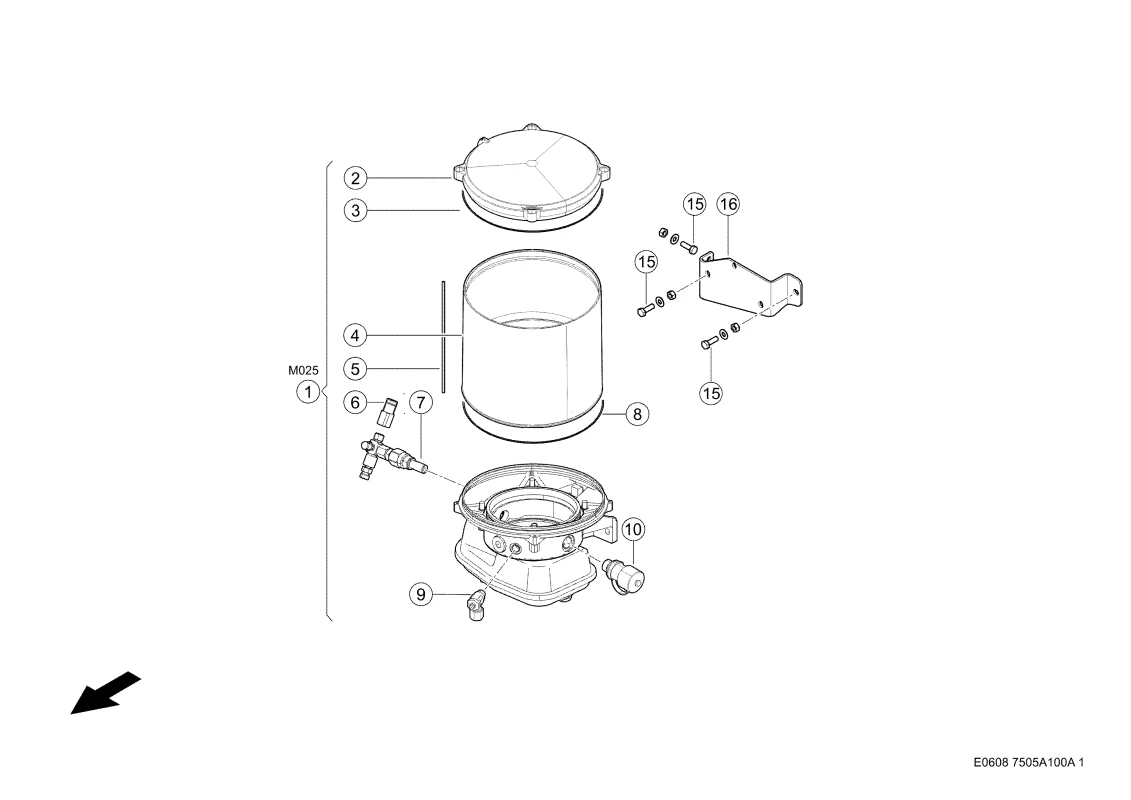

Сосуд, насос. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Сосуд, насос. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Насос 0005455971 |
| Ссылка на деталь | 0005455971 |
| Номер на схеме | 2 |
| Название детали | Крышка 0006654970 |
| Ссылка на деталь | 0006654970 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002119300 |
| Ссылка на деталь | 0002119300 |
| Номер на схеме | 4 |
| Название детали | Масленка 0026676300 |
| Ссылка на деталь | 0026676300 |
| Номер на схеме | 5 |
| Название детали | Тяга 0026676320 |
| Ссылка на деталь | 0026676320 |
| Номер на схеме | 6 |
| Название детали | Клапан Db 0006654980 |
| Ссылка на деталь | 0006654980 |
| Номер на схеме | 7 |
| Название детали | Соединение Резьб. 0006655010 |
| Ссылка на деталь | 0006655010 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0000697820 |
| Ссылка на деталь | 0000697820 |
| Номер на схеме | 9 |
| Название детали | Соединение Резьб. 0006654930 |
| Ссылка на деталь | 0006654930 |
| Номер на схеме | 10 |
| Название детали | Соединитель 0006654940 |
| Ссылка на деталь | 0006654940 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 16 |
| Название детали | Держатель 0007045692 |
| Ссылка на деталь | 0007045692 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
