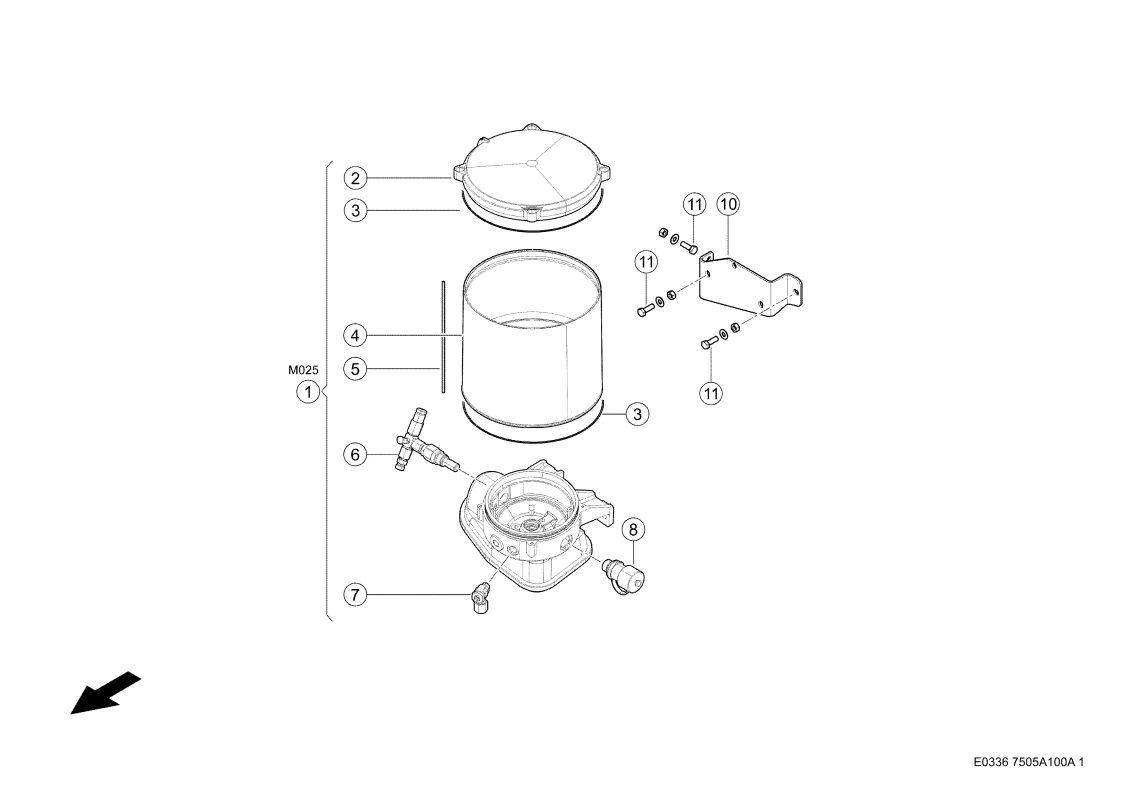

Сосуд, насос. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Сосуд, насос. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Насос 0005455971 |
| Ссылка на деталь | 0005455971 |
| Номер на схеме | 2 |
| Название детали | Крышка 0006654970 |
| Ссылка на деталь | 0006654970 |
| Номер на схеме | 3 |
| Название детали | Кольцо Уплотнит. 0002331150 |
| Ссылка на деталь | 0002331150 |
| Номер на схеме | 4 |
| Название детали | Масленка 0006654960 |
| Ссылка на деталь | 0006654960 |
| Номер на схеме | 5 |
| Название детали | Тяга 0006654950 |
| Ссылка на деталь | 0006654950 |
| Номер на схеме | 6 |
| Название детали | Соединение Резьб. 0006655010 |
| Ссылка на деталь | 0006655010 |
| Номер на схеме | 6 |
| Название детали | Клапан Db 0006654980 |
| Ссылка на деталь | 0006654980 |
| Номер на схеме | 7 |
| Название детали | Соединение Резьб. 0006654930 |
| Ссылка на деталь | 0006654930 |
| Номер на схеме | 8 |
| Название детали | Соединитель 0006654940 |
| Ссылка на деталь | 0006654940 |
| Номер на схеме | 10 |
| Название детали | Держатель 0007045692 |
| Ссылка на деталь | 0007045692 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
