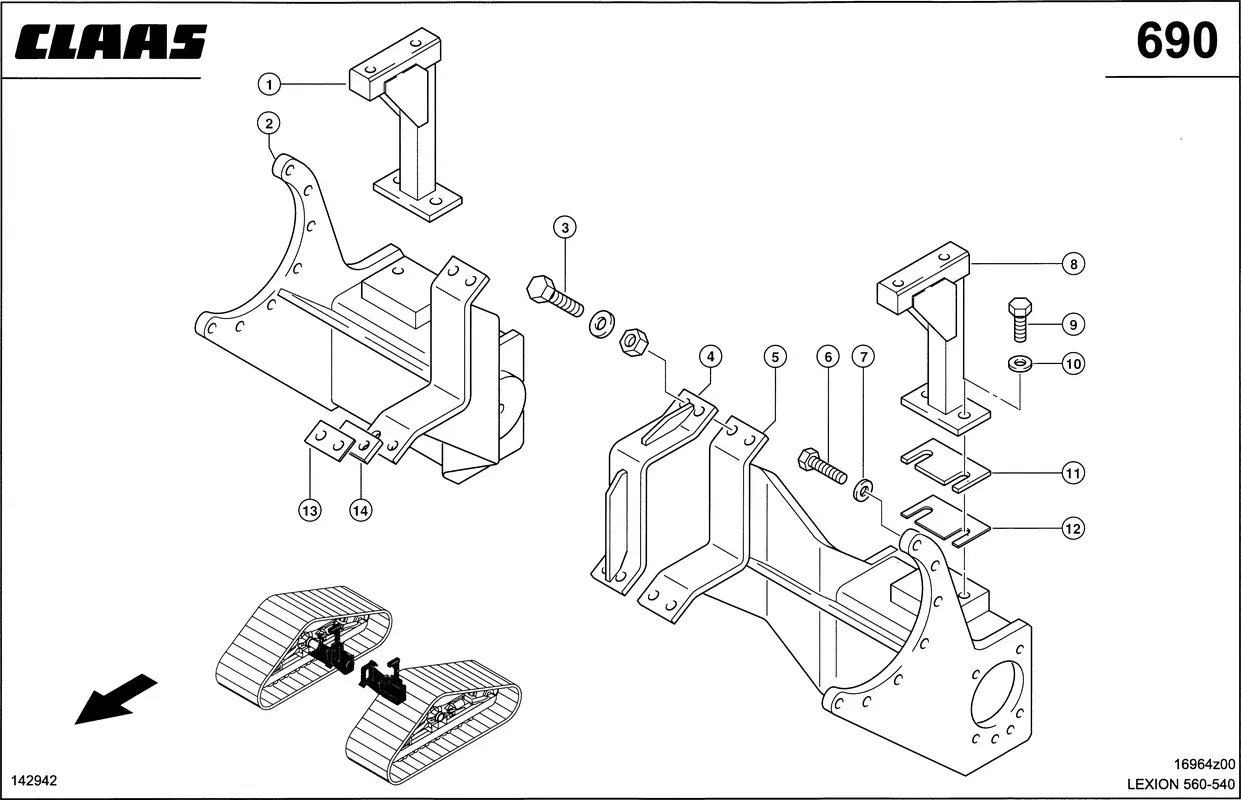

Стальной полугусеничный движитель, несущая балка моста. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999

Артикул: 153278513 Категории: Запчасти к сельскохозяйственной технике Claas, Схемы на сельхозтехнику, Схемы узлов Claas

Описание
Детали

Описание

Номер на схеме	1
Название детали	Опора 0007562012
Ссылка на деталь	0007562012

Номер на схеме	2
Название детали	Опора 0007547653
Ссылка на деталь	0007547653

Номер на схеме	3
Название детали	Винт 6-Гр. 0002424240
Ссылка на деталь	0002424240

Номер на схеме	3
Название детали	Плоская Шайба 0002426680
Ссылка на деталь	0002426680

Номер на схеме	3
Название детали	6-Гранная Гайка С Зажимной Деталью 0002154900
Ссылка на деталь	0002154900

Номер на схеме	4
Название детали	Скоба Зажимная 0007547602
Ссылка на деталь	0007547602

Номер на схеме	5
Название детали	Кронштэйн 0007547643
Ссылка на деталь	0007547643

Номер на схеме	6
Название детали	Винт 6-Гр. 0002330940
Ссылка на деталь	0002330940

Номер на схеме	7
Название детали	Кольцо Пружинное 0002351371
Ссылка на деталь	0002351371

Номер на схеме	8
Название детали	Опора 0007562012
Ссылка на деталь	0007562012

Номер на схеме	9
Название детали	Болт 6-Гр. 0002424780
Ссылка на деталь	0002424780

Номер на схеме	10
Название детали	Шайба Контактная 0002121910
Ссылка на деталь	0002121910

Номер на схеме	11
Название детали	Пластина Распорн. 0007562060
Ссылка на деталь	0007562060

Номер на схеме	12
Название детали	Пластина Распорн. 0007562070
Ссылка на деталь	0007562070

Номер на схеме	13
Название детали	Щиток 0007932601
Ссылка на деталь	0007932601

Номер на схеме	14
Название детали	Проставка 0007932610
Ссылка на деталь	0007932610

Детали

Совместимая модель	Lexion, Lexion-540, Lexion-560
Производитель	Claas
Узел	Гусеничный Движитель, Стальной полугусеничный движитель, несущая балка моста, Ходовая Часть
