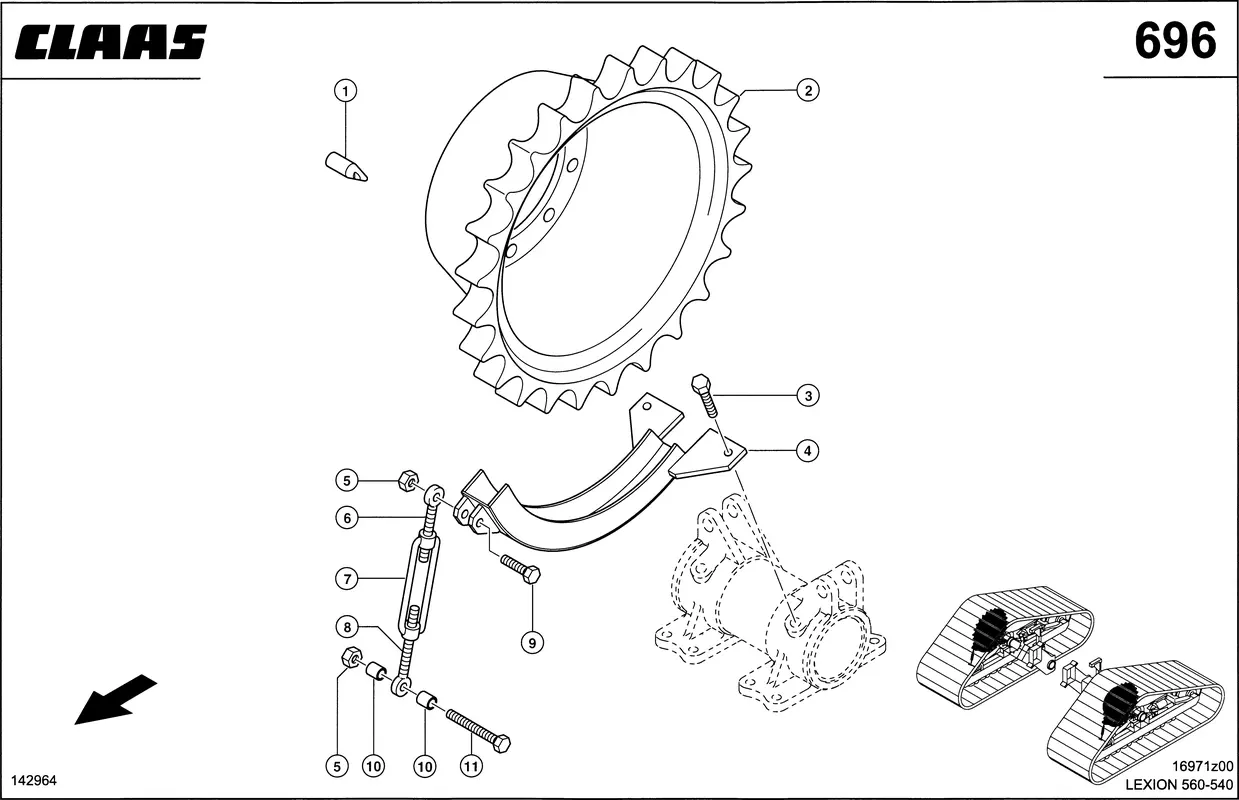

Стальной полугусеничный движитель, turas и набор для демонта. Запчасти комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Стальной полугусеничный движитель, turas и набор для демонта. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Оправка Резьбовая 0006348620 |
| Ссылка на деталь | 0006348620 |
| Номер на схеме | 2 |
| Название детали | Барабан Цепной 0007562540 |
| Ссылка на деталь | 0007562540 |
| Номер на схеме | 2 |
| Название детали | Барабан Цепной 0007853050 |
| Ссылка на деталь | 0007853050 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002424660 |
| Ссылка на деталь | 0002424660 |
| Номер на схеме | 4 |
| Название детали | Опора 0007562260 |
| Ссылка на деталь | 0007562260 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361730 |
| Ссылка на деталь | 0002361730 |
| Номер на схеме | 6 |
| Название детали | Рым-Болт 0002153790 |
| Ссылка на деталь | 0002153790 |
| Номер на схеме | 7 |
| Название детали | Замок Стяжной 0002153770 |
| Ссылка на деталь | 0002153770 |
| Номер на схеме | 8 |
| Название детали | Рым-Болт 0002153780 |
| Ссылка на деталь | 0002153780 |
| Номер на схеме | 9 |
| Название детали | Болт 6-Гр. 0002355880 |
| Ссылка на деталь | 0002355880 |
| Номер на схеме | 10 |
| Название детали | Втулка 0007562350 |
| Ссылка на деталь | 0007562350 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002423951 |
| Ссылка на деталь | 0002423951 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Lexion-540, Lexion-560 |
| Узел | Гусеничный Движитель, Стальной полугусеничный движитель, turas и набор для демонта, Ходовая Часть |
