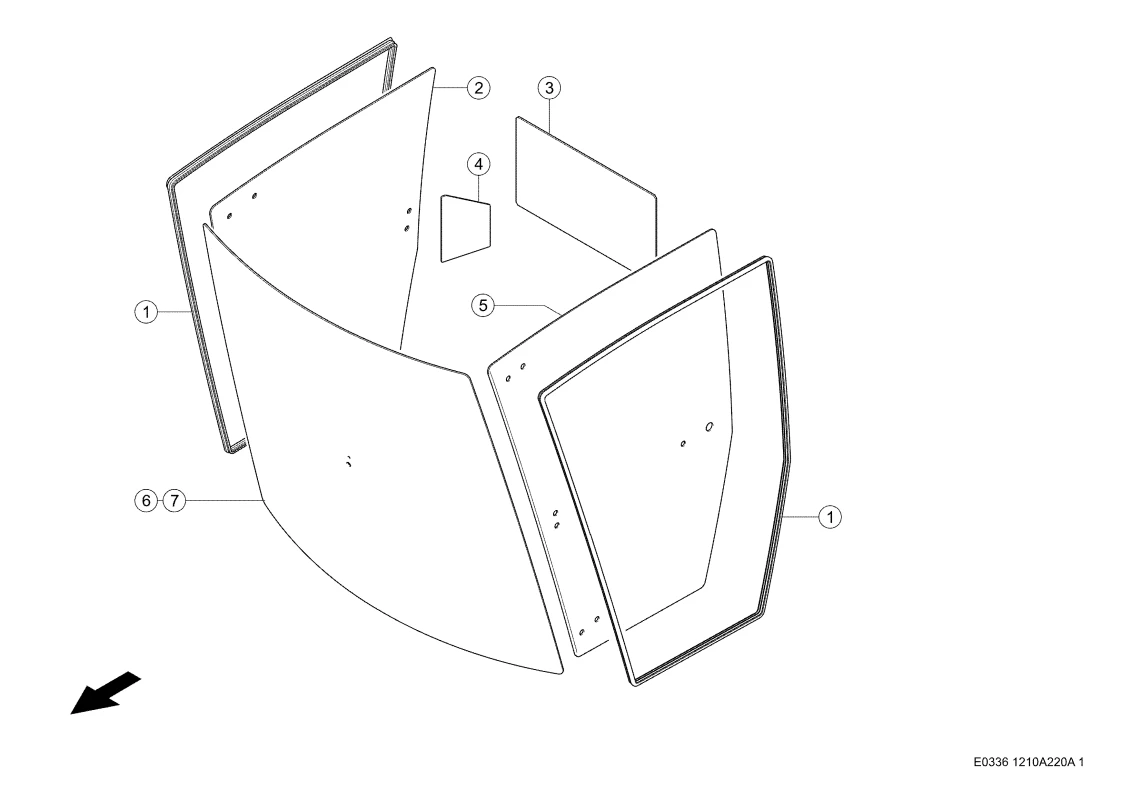

Стекла / уплотнение стекол. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Стекла / уплотнение стекол. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 197179090
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Уплотнение Двери 0005477711 |
Ссылка на деталь | 0005477711 |
Номер на схеме | 2 |
Название детали | Стекло Дверное 0005652821 |
Ссылка на деталь | 0005652821 |
Номер на схеме | 3 |
Название детали | Стекло Заднее 0005656290 |
Ссылка на деталь | 0005656290 |
Номер на схеме | 4 |
Название детали | Стекло 0005657991 |
Ссылка на деталь | 0005657991 |
Номер на схеме | 5 |
Название детали | Стекло Дверное 0005470161 |
Ссылка на деталь | 0005470161 |
Номер на схеме | 6 |
Название детали | Стекло Ветровое 0005470151 |
Ссылка на деталь | 0005470151 |
Номер на схеме | 6 |
Название детали | Стекло Ветровое 0005372881 |
Ссылка на деталь | 0005372881 |
Номер на схеме | 7 |
Название детали | Комплект Прокладок Возд. Компрессора 0005585401 |
Ссылка на деталь | 0005585401 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
