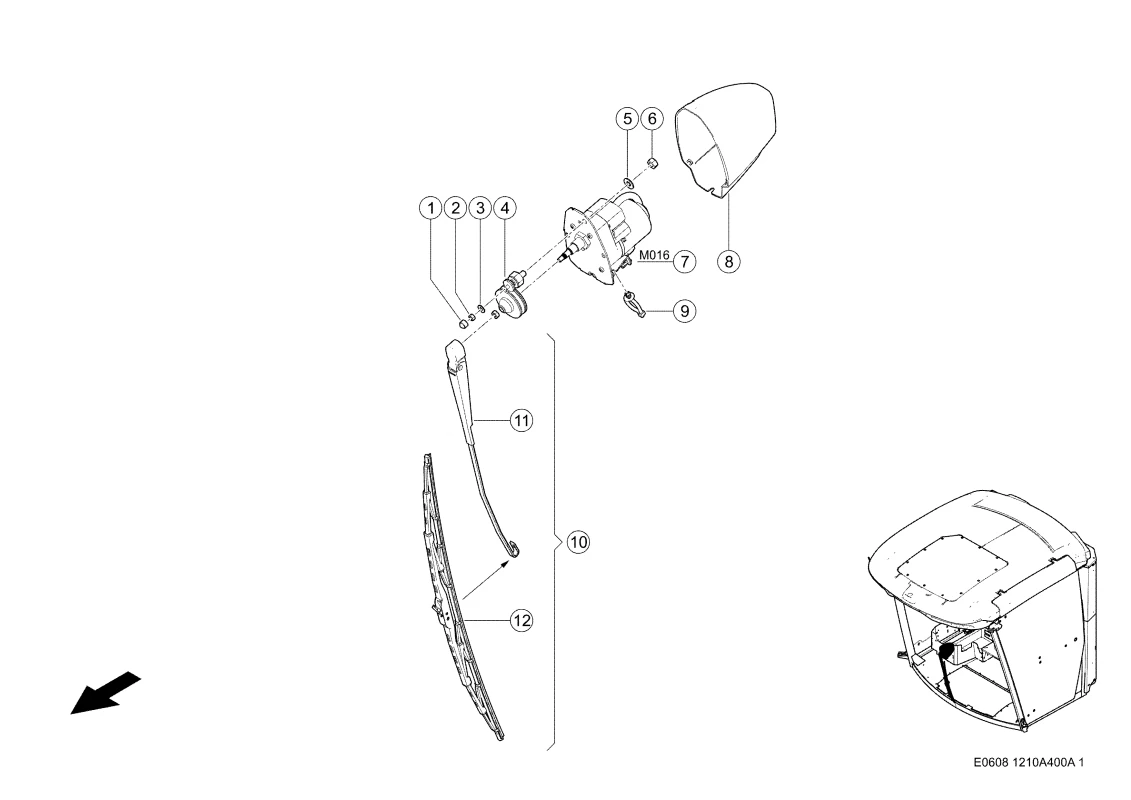

Стеклоочиститель впереди. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Стеклоочиститель впереди. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999
Артикул: 145376078
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Колпак Защитный 0002154310 |
Ссылка на деталь | 0002154310 |
Номер на схеме | 2 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 3 |
Название детали | Шайба Контактная 0002170140 |
Ссылка на деталь | 0002170140 |
Номер на схеме | 4 |
Название детали | Принадлежности 0005470640 |
Ссылка на деталь | 0005470640 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393870 |
Ссылка на деталь | 0002393870 |
Номер на схеме | 6 |
Название детали | Гайка 6-Гр. 0002361700 |
Ссылка на деталь | 0002361700 |
Номер на схеме | 7 |
Название детали | Двигатель Ст/Оч. 0005470362 |
Ссылка на деталь | 0005470362 |
Номер на схеме | 8 |
Название детали | Колпачок 0005470400 |
Ссылка на деталь | 0005470400 |
Номер на схеме | 9 |
Название детали | Стяжка Кабельная 0002171570 |
Ссылка на деталь | 0002171570 |
Номер на схеме | 10 |
Название детали | Кпл.щеток Ст/Оч. 0005470730 |
Ссылка на деталь | 0005470730 |
Номер на схеме | 11 |
Название детали | Рычаг Стеклоочист 0005470380 |
Ссылка на деталь | 0005470380 |
Номер на схеме | 12 |
Название детали | Щетка Стеклоочист 0005470390 |
Ссылка на деталь | 0005470390 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
