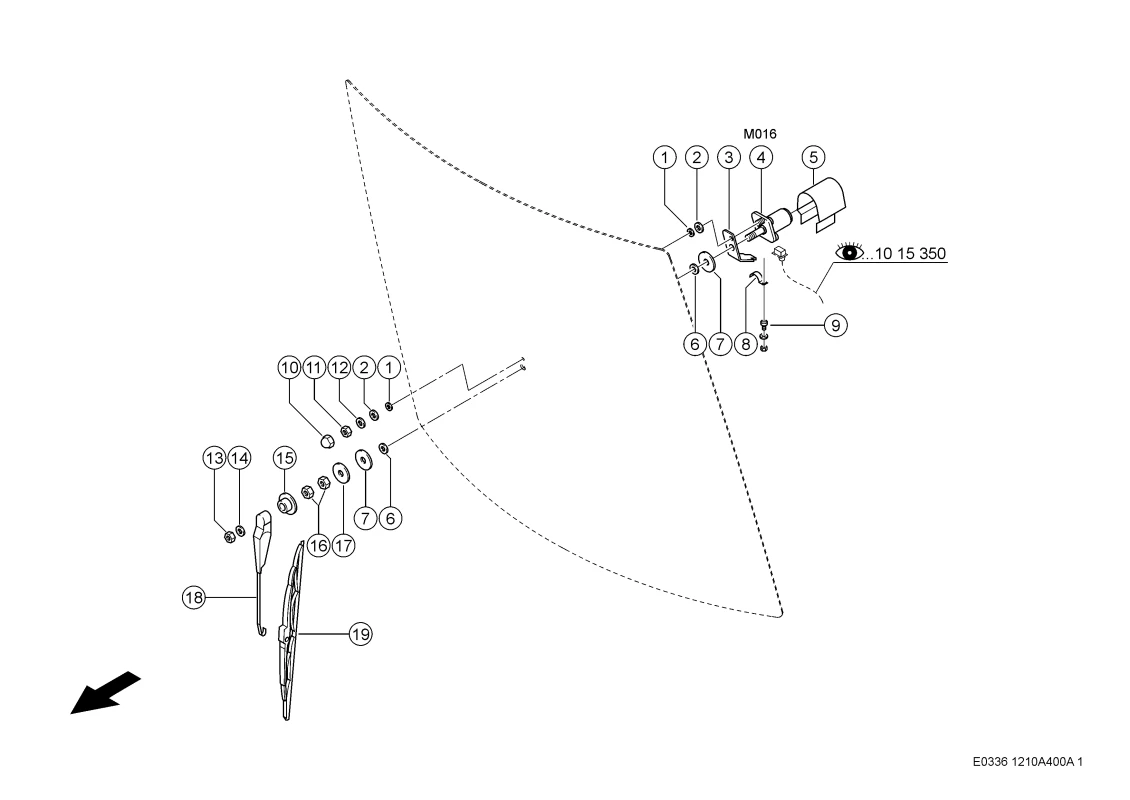

Стеклоочиститель впереди. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Стеклоочиститель впереди. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Артикул: 129177643 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Шайба Резиновая 0006226731 |
Ссылка на деталь | 0006226731 |
Номер на схеме | 2 |
Название детали | Шайба Резиновая 0006226420 |
Ссылка на деталь | 0006226420 |
Номер на схеме | 3 |
Название детали | Уголок 0000101360 |
Ссылка на деталь | 0000101360 |
Номер на схеме | 4 |
Название детали | Двигатель Ст/Оч. 0006258260 |
Ссылка на деталь | 0006258260 |
Номер на схеме | 5 |
Название детали | Колпачок 0006258240 |
Ссылка на деталь | 0006258240 |
Номер на схеме | 6 |
Название детали | Шайба Резиновая 0006226440 |
Ссылка на деталь | 0006226440 |
Номер на схеме | 7 |
Название детали | Шайба Резиновая 0006226380 |
Ссылка на деталь | 0006226380 |
Номер на схеме | 8 |
Название детали | Скоба Крепежная 0002364010 |
Ссылка на деталь | 0002364010 |
Номер на схеме | 9 |
Название детали | Винт С Цил.гол. 0002420430 |
Ссылка на деталь | 0002420430 |
Номер на схеме | 9 |
Название детали | Шайба Контактная 0002170140 |
Ссылка на деталь | 0002170140 |
Номер на схеме | 9 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 10 |
Название детали | Колпак Защитный 0002154310 |
Ссылка на деталь | 0002154310 |
Номер на схеме | 11 |
Название детали | Гайка 6-Гр. 0002372160 |
Ссылка на деталь | 0002372160 |
Номер на схеме | 12 |
Название детали | Плоская Шайба 0002369102 |
Ссылка на деталь | 0002369102 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 14 |
Название детали | Шайба С Зубцами 0002150340 |
Ссылка на деталь | 0002150340 |
Номер на схеме | 15 |
Название детали | Колпачок 0006226410 |
Ссылка на деталь | 0006226410 |
Номер на схеме | 16 |
Название детали | Гайка 6-Гр. 0006226400 |
Ссылка на деталь | 0006226400 |
Номер на схеме | 17 |
Название детали | Шайба 0006226390 |
Ссылка на деталь | 0006226390 |
Номер на схеме | 18 |
Название детали | Рычаг Стеклоочист 0005585712 |
Ссылка на деталь | 0005585712 |
Номер на схеме | 19 |
Название детали | Щетка Стеклоочист 0006226371 |
Ссылка на деталь | 0006226371 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
