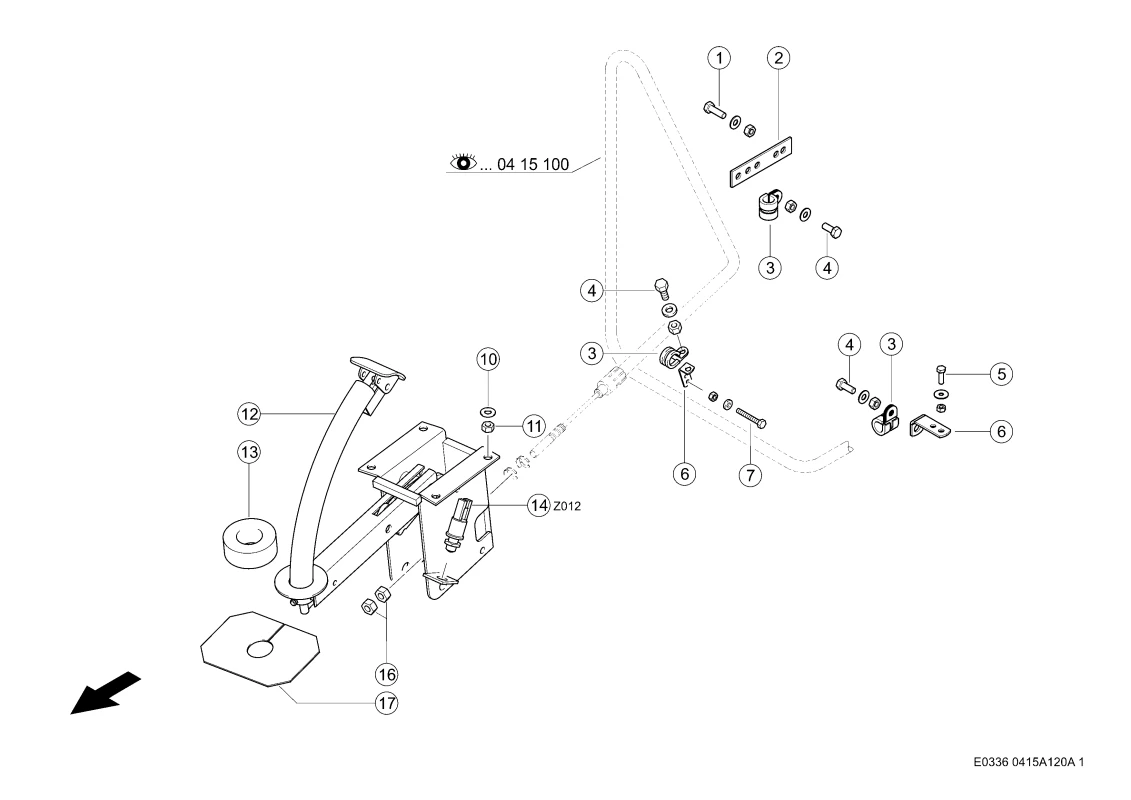

Стояночный тормоз. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Стояночный тормоз. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002374420 |
| Ссылка на деталь | 0002374420 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 2 |
| Название детали | Пластина 0006562442 |
| Ссылка на деталь | 0006562442 |
| Номер на схеме | 3 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 4 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 4 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002374660 |
| Ссылка на деталь | 0002374660 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 6 |
| Название детали | Уголок 0006593591 |
| Ссылка на деталь | 0006593591 |
| Номер на схеме | 7 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393920 |
| Ссылка на деталь | 0002393920 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 12 |
| Название детали | Тормоз Стояночный 0005651473 |
| Ссылка на деталь | 0005651473 |
| Номер на схеме | 12 |
| Название детали | Сегмент Зубчатый 0007620600 |
| Ссылка на деталь | 0007620600 |
| Номер на схеме | 12 |
| Название детали | Площадка Педали 0007364342 |
| Ссылка на деталь | 0007364342 |
| Номер на схеме | 12 |
| Название детали | Защелка 0007620700 |
| Ссылка на деталь | 0007620700 |
| Номер на схеме | 12 |
| Название детали | Пружина Растяжен. 0005599790 |
| Ссылка на деталь | 0005599790 |
| Номер на схеме | 13 |
| Название детали | Кольцо Уплотнительное 0006010290 |
| Ссылка на деталь | 0006010290 |
| Номер на схеме | 14 |
| Название детали | Переключатель 0002159571 |
| Ссылка на деталь | 0002159571 |
| Номер на схеме | 16 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 17 |
| Название детали | Крышка 0007570441 |
| Ссылка на деталь | 0007570441 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Стояночный Тормоз, Тормоз |
