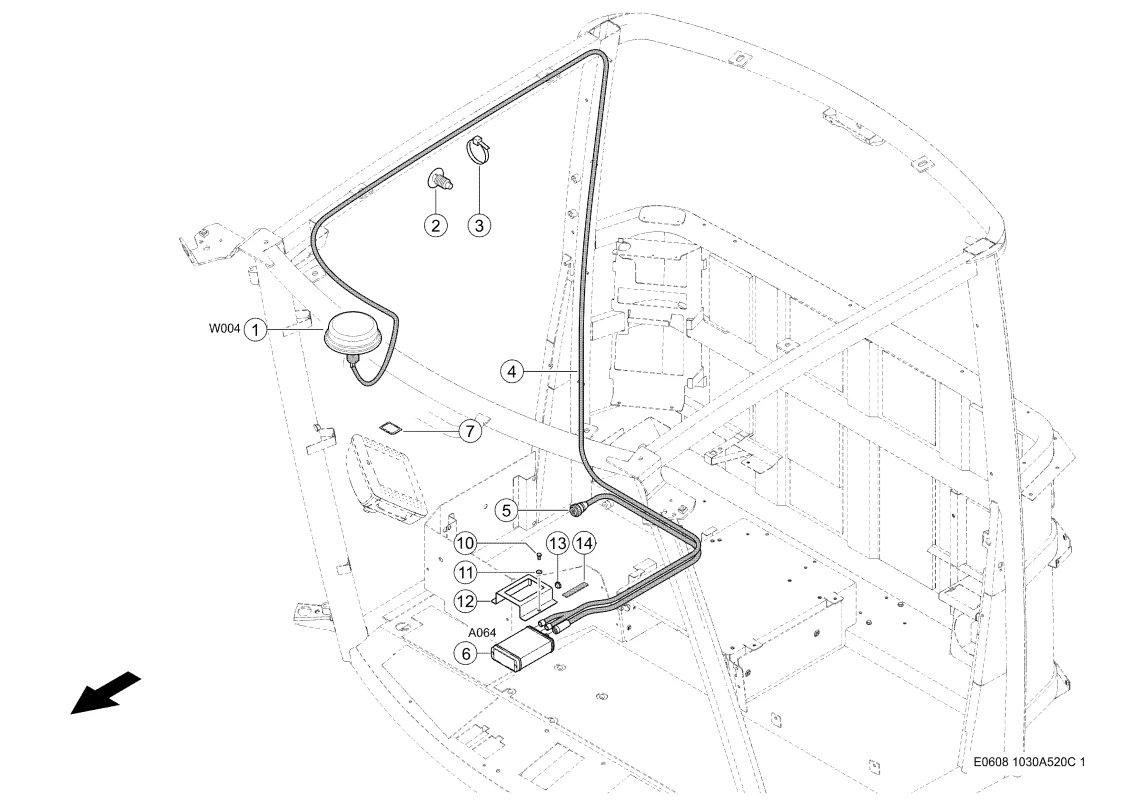

Телеинформатика. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Телеинформатика. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 2
Артикул: 168277565
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Антенна 0014024481 |
Ссылка на деталь | 0014024481 |
Номер на схеме | 2 |
Название детали | Пробка Пластиков. 0002155870 |
Ссылка на деталь | 0002155870 |
Номер на схеме | 3 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 4 |
Название детали | Кабель 0014017191 |
Ссылка на деталь | 0014017191 |
Номер на схеме | 5 |
Название детали | Комплект Проводов 0000160873 |
Ссылка на деталь | 0000160873 |
Номер на схеме | 6 |
Название детали | Модуль 0014027945 |
Ссылка на деталь | 0014027945 |
Номер на схеме | 7 |
Название детали | Карта Памяти 0014203701 |
Ссылка на деталь | 0014203701 |
Номер на схеме | 10 |
Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
Ссылка на деталь | 0002172900 |
Номер на схеме | 11 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Номер на схеме | 12 |
Название детали | Держатель 0005473742 |
Ссылка на деталь | 0005473742 |
Номер на схеме | 13 |
Название детали | Буфер Рез. 0006877470 |
Ссылка на деталь | 0006877470 |
Номер на схеме | 14 |
Название детали | Полоска Целлюлозн 0002014800 |
Ссылка на деталь | 0002014800 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Бортовой Компьютер / Показывающие Приборы, Телеинформатика, Электрика / Электроника |
