Телеинформатика. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 3
Телеинформатика. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 3
Артикул: 192278551
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

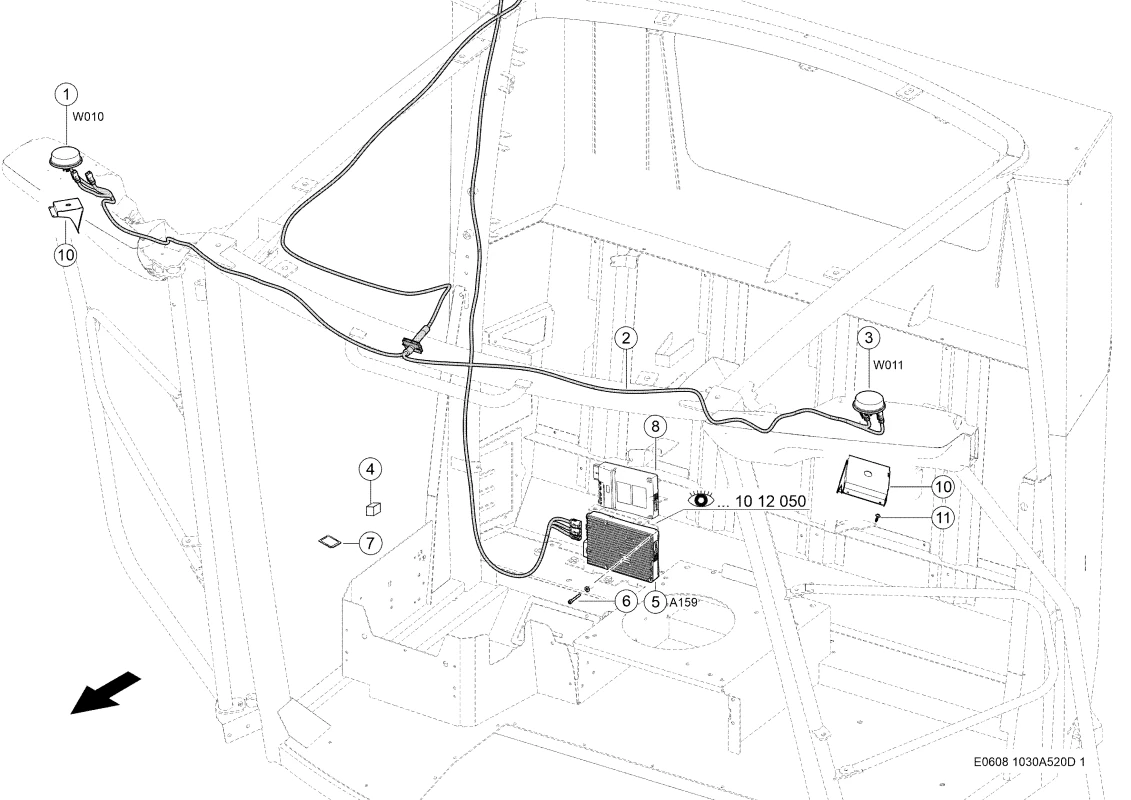

Номер на схеме | 1 |
Название детали | Антенна 0014204092 |
Ссылка на деталь | 0014204092 |
Номер на схеме | 1 |

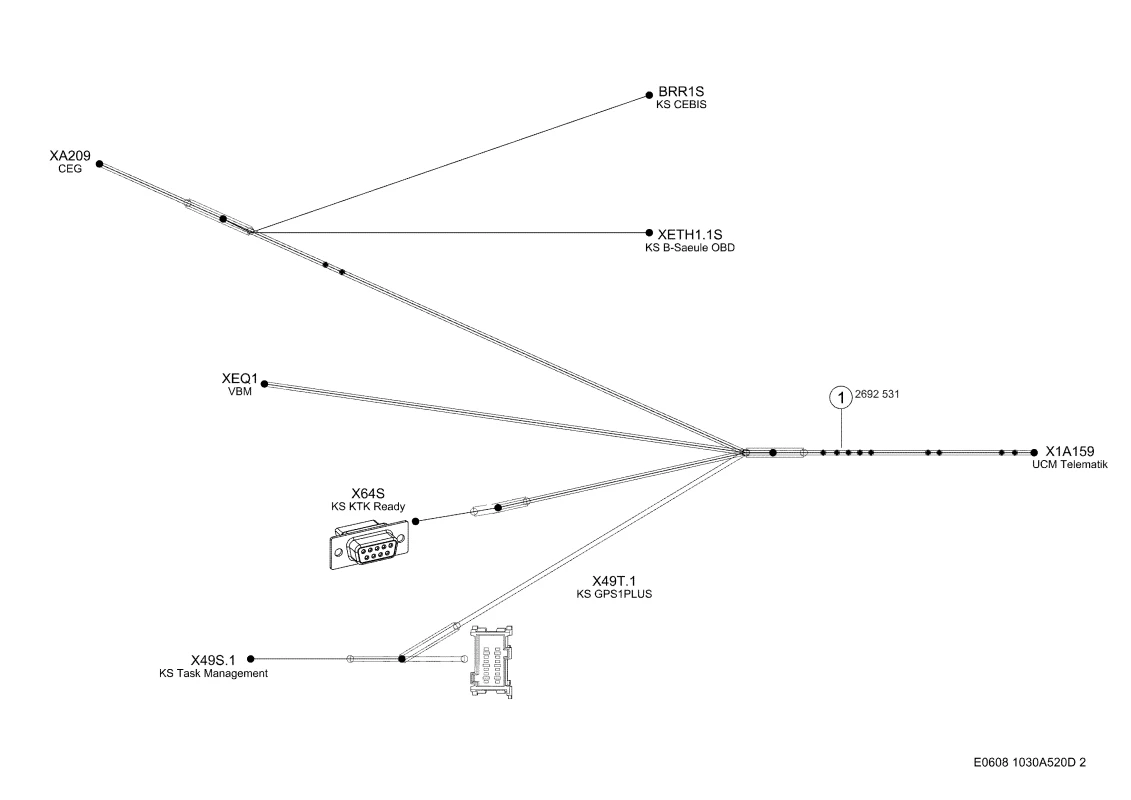

Название детали | Комплект Проводов 0026925310 |
Ссылка на деталь | 0026925310 |
Номер на схеме | 2 |
Название детали | Комплект Проводов 0018210641 |
Ссылка на деталь | 0018210641 |
Номер на схеме | 3 |
Название детали | Антенна 0014204102 |
Ссылка на деталь | 0014204102 |
Номер на схеме | 4 |
Название детали | Перемычка 0026925720 |
Ссылка на деталь | 0026925720 |
Номер на схеме | 5 |
Название детали | Модуль 0026607133 |
Ссылка на деталь | 0026607133 |
Номер на схеме | 6 |
Название детали | Шайба Контактная 0002170140 |
Ссылка на деталь | 0002170140 |
Номер на схеме | 6 |
Название детали | Винт С Цил.гол. 0002422071 |
Ссылка на деталь | 0002422071 |
Номер на схеме | 7 |
Название детали | Карта Памяти 0014203701 |
Ссылка на деталь | 0014203701 |
Номер на схеме | 8 |
Название детали | Модуль 0018211774 |
Ссылка на деталь | 0018211774 |
Номер на схеме | 10 |
Название детали | Держатель 0027075600 |
Ссылка на деталь | 0027075600 |
Номер на схеме | 11 |
Название детали | Болт 0002171340 |
Ссылка на деталь | 0002171340 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Бортовой Компьютер / Показывающие Приборы, Телеинформатика, Электрика / Электроника |
