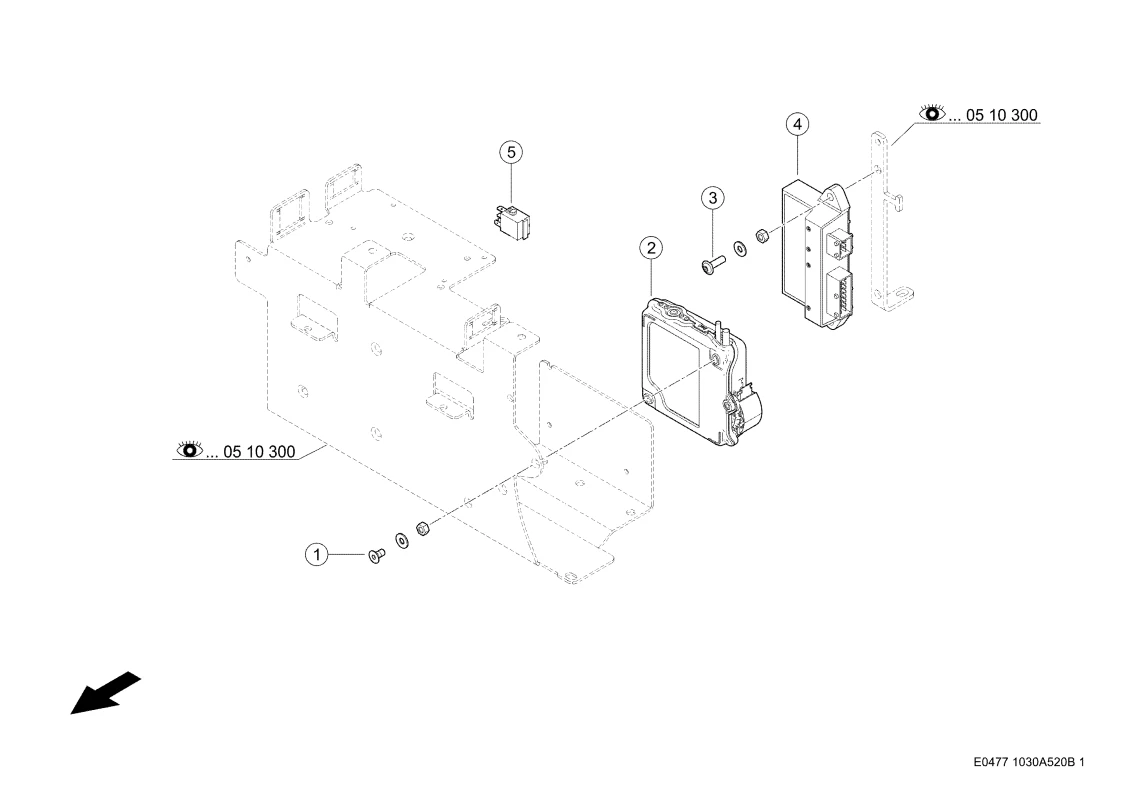

Телеинформатика. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Телеинформатика. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Винт Потайной 0002425041 |
| Ссылка на деталь | 0002425041 |
| Номер на схеме | 1 |
| Название детали | Плоская Шайба 0002369791 |
| Ссылка на деталь | 0002369791 |
| Номер на схеме | 1 |
| Название детали | Гайка 6-Гр. 0002372150 |
| Ссылка на деталь | 0002372150 |
| Номер на схеме | 1 |

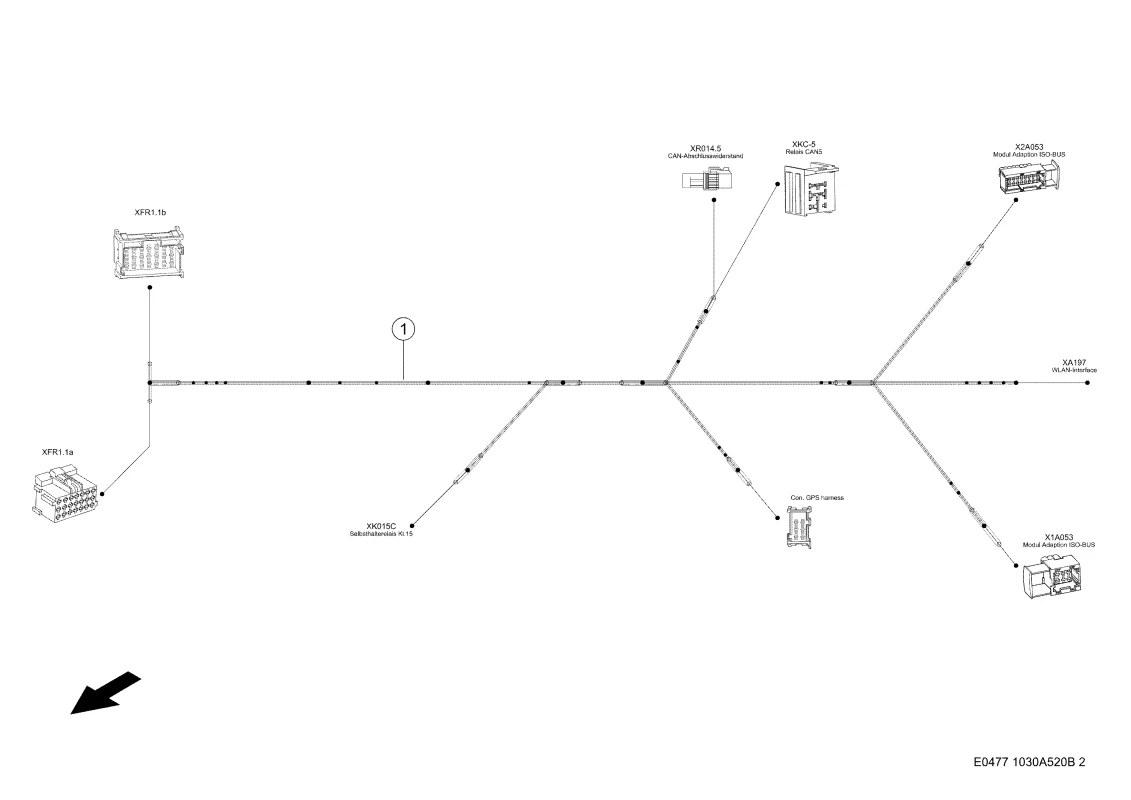

| Название детали | Комплект Проводов 0000177491 |
| Ссылка на деталь | 0000177491 |
| Номер на схеме | 2 |
| Название детали | Модуль 0013931182 |
| Ссылка на деталь | 0013931182 |
| Номер на схеме | 3 |
| Название детали | Винт С Головкой 0002173210 |
| Ссылка на деталь | 0002173210 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002361690 |
| Ссылка на деталь | 0002361690 |
| Номер на схеме | 4 |
| Название детали | Модуль 0018115830 |
| Ссылка на деталь | 0018115830 |
| Номер на схеме | 5 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
Детали
| Производитель | |
|---|---|
| Совместимая модель | |
| Узел | Бортовой Компьютер / Показывающие Приборы, Телеинформатика, Электрика / Электроника |
