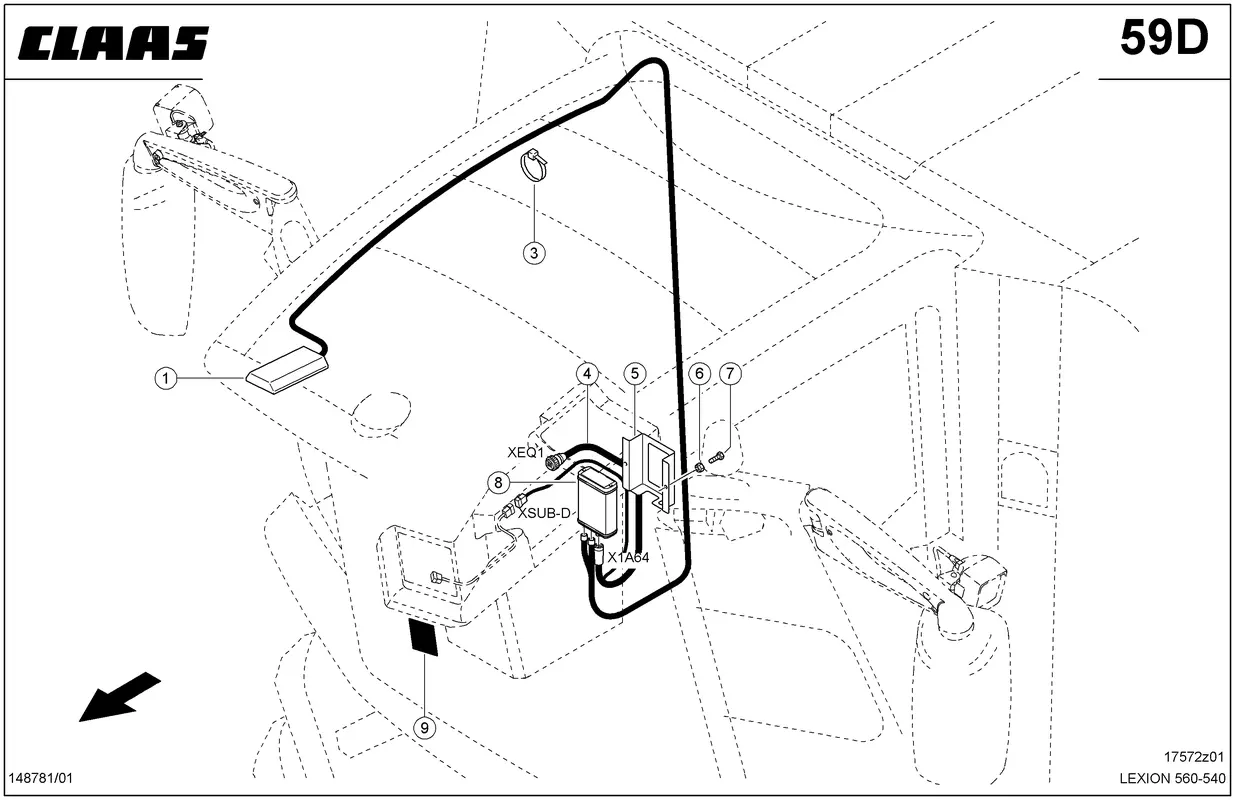

Telematik. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Telematik. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999. Схема 1
Артикул: 149778610
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Антенна 0000199980 |
Ссылка на деталь | 0000199980 |
Номер на схеме | 3 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 4 |
Название детали | Комплект Проводов 0000160873 |
Ссылка на деталь | 0000160873 |
Номер на схеме | 5 |
Название детали | Держатель 0005473742 |
Ссылка на деталь | 0005473742 |
Номер на схеме | 6 |
Название детали | Гайка Заклепыв. 0002165550 |
Ссылка на деталь | 0002165550 |
Номер на схеме | 7 |
Название детали | Болт 6-Гр. 0002390120 |
Ссылка на деталь | 0002390120 |
Номер на схеме | 8 |
Название детали | Модуль 0000187591 |
Ссылка на деталь | 0000187591 |
Номер на схеме | 8 |
Название детали | Модуль 0000152461 |
Ссылка на деталь | 0000152461 |
Номер на схеме | 8 |
Название детали | Полоска Уплотн. 0001365130 |
Ссылка на деталь | 0001365130 |
Номер на схеме | 9 |
Название детали | Плата Полупровод. 0000154381 |
Ссылка на деталь | 0000154381 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
