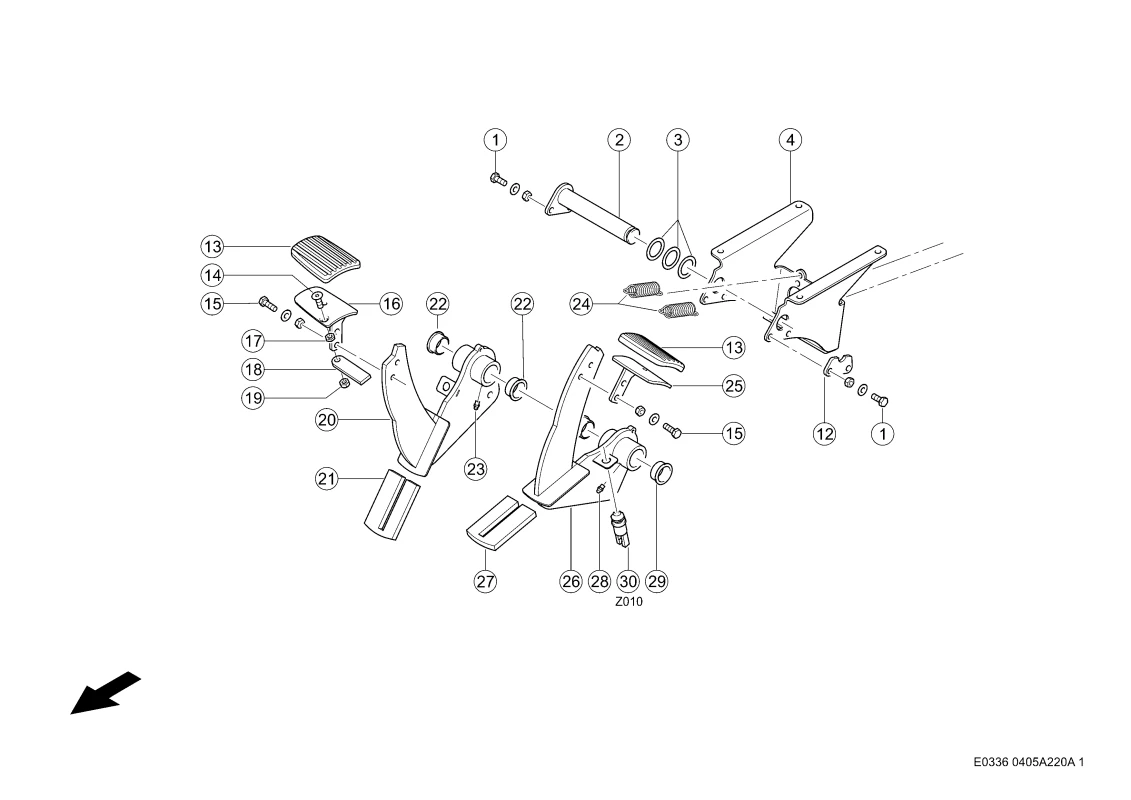

Тормозная педаль. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Тормозная педаль. Запчасти для комбайнов tucano 580-570 № машины c3800011 – c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 1 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 2 |
| Название детали | Палец 0005644152 |
| Ссылка на деталь | 0005644152 |
| Номер на схеме | 3 |
| Название детали | Шайба 0002342350 |
| Ссылка на деталь | 0002342350 |
| Номер на схеме | 4 |
| Название детали | Кронштейн 0005645013 |
| Ссылка на деталь | 0005645013 |
| Номер на схеме | 12 |
| Название детали | Пластина Опорная 0005653171 |
| Ссылка на деталь | 0005653171 |
| Номер на схеме | 13 |
| Название детали | Площадка Педали 0007347401 |
| Ссылка на деталь | 0007347401 |
| Номер на схеме | 14 |
| Название детали | Винт Потайной 0002363300 |
| Ссылка на деталь | 0002363300 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 16 |
| Название детали | Педаль 0005644192 |
| Ссылка на деталь | 0005644192 |
| Номер на схеме | 17 |
| Название детали | Гайка 6-Гр. 0002379280 |
| Ссылка на деталь | 0002379280 |
| Номер на схеме | 18 |
| Название детали | Пластина 0005650301 |
| Ссылка на деталь | 0005650301 |
| Номер на схеме | 19 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 20 |
| Название детали | Педаль Тормоза 0005644095 |
| Ссылка на деталь | 0005644095 |
| Номер на схеме | 21 |
| Название детали | Уплотнение 0005654310 |
| Ссылка на деталь | 0005654310 |
| Номер на схеме | 22 |
| Название детали | Втулка Подшипника 0000085450 |
| Ссылка на деталь | 0000085450 |
| Номер на схеме | 23 |
| Название детали | Пресс-Масленка 0002369430 |
| Ссылка на деталь | 0002369430 |
| Номер на схеме | 24 |
| Название детали | Пружина Растяжен. 0005645820 |
| Ссылка на деталь | 0005645820 |
| Номер на схеме | 25 |
| Название детали | Педаль 0005644162 |
| Ссылка на деталь | 0005644162 |
| Номер на схеме | 26 |
| Название детали | Педаль Тормоза 0005644085 |
| Ссылка на деталь | 0005644085 |
| Номер на схеме | 27 |
| Название детали | Уплотнение 0005653621 |
| Ссылка на деталь | 0005653621 |
| Номер на схеме | 28 |
| Название детали | Пресс-Масленка 0002369430 |
| Ссылка на деталь | 0002369430 |
| Номер на схеме | 29 |
| Название детали | Втулка Подшипника 0000085450 |
| Ссылка на деталь | 0000085450 |
| Номер на схеме | 30 |
| Название детали | Переключатель 0002159571 |
| Ссылка на деталь | 0002159571 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
