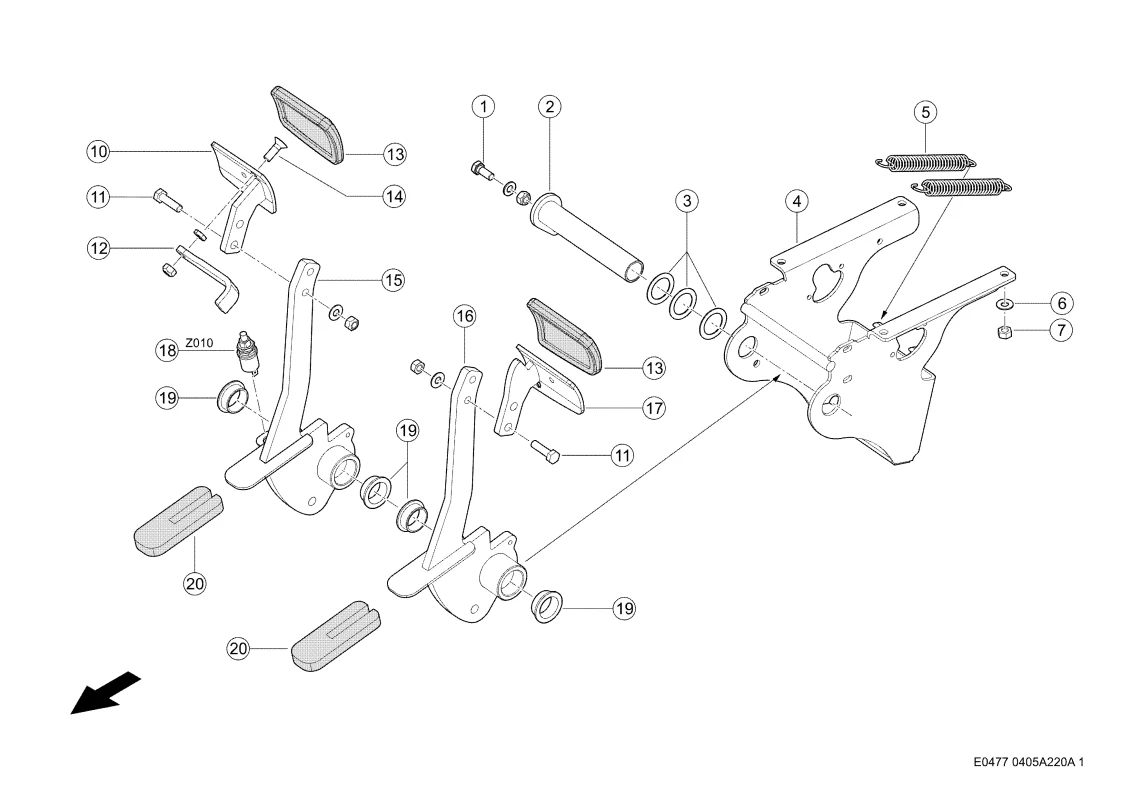

Тормозная педаль. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Тормозная педаль. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Описание
| Номер на схеме | 1 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 1 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 1 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 2 |
| Название детали | Палец 0015041860 |
| Ссылка на деталь | 0015041860 |
| Номер на схеме | 3 |
| Название детали | Шайба 0002342350 |
| Ссылка на деталь | 0002342350 |
| Номер на схеме | 4 |
| Название детали | Кронштейн 0015041822 |
| Ссылка на деталь | 0015041822 |
| Номер на схеме | 5 |
| Название детали | Пружина Растяжен. 0015041870 |
| Ссылка на деталь | 0015041870 |
| Номер на схеме | 6 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 7 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 10 |
| Название детали | Педаль 0015041280 |
| Ссылка на деталь | 0015041280 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002373700 |
| Ссылка на деталь | 0002373700 |
| Номер на схеме | 11 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 11 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 12 |
| Название детали | Пластина 0005650301 |
| Ссылка на деталь | 0005650301 |
| Номер на схеме | 13 |
| Название детали | Площадка Педали 0007347401 |
| Ссылка на деталь | 0007347401 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002363000 |
| Ссылка на деталь | 0002363000 |
| Номер на схеме | 14 |
| Название детали | Гайка 6-Гр. 0002379280 |
| Ссылка на деталь | 0002379280 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 15 |
| Название детали | Педаль Тормоза 0015041832 |
| Ссылка на деталь | 0015041832 |
| Номер на схеме | 16 |
| Название детали | Педаль Тормоза 0015041841 |
| Ссылка на деталь | 0015041841 |
| Номер на схеме | 17 |
| Название детали | Педаль 0015041290 |
| Ссылка на деталь | 0015041290 |
| Номер на схеме | 18 |
| Название детали | Переключатель 0002159571 |
| Ссылка на деталь | 0002159571 |
| Номер на схеме | 19 |
| Название детали | Втулка Подшипника 0015041931 |
| Ссылка на деталь | 0015041931 |
| Номер на схеме | 20 |
| Название детали | Уплотнение 0015041781 |
| Ссылка на деталь | 0015041781 |
