Тормозной механизм. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999
Тормозной механизм. Запчасти для комбайнов tucano 450-440 № машины l3500011 — l3599999

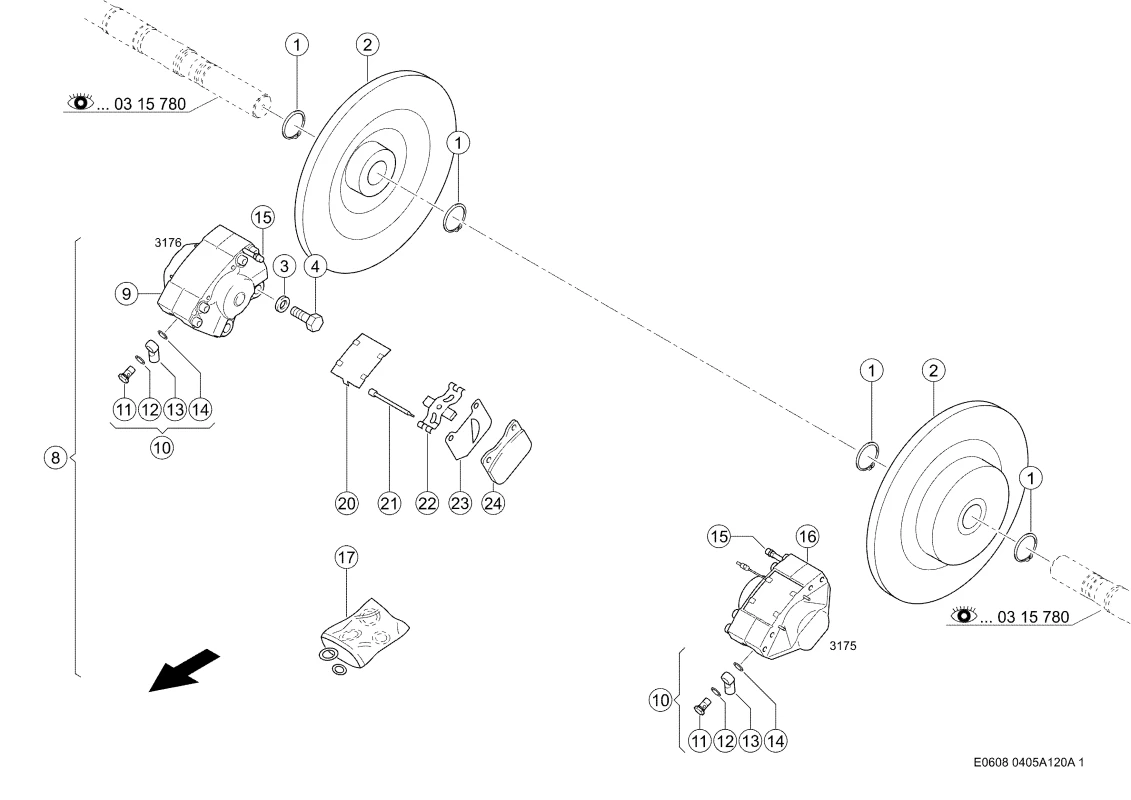

Описание
| Номер на схеме | 1 |
| Название детали | Кольцо Стопорное 0002378620 |
| Ссылка на деталь | 0002378620 |
| Номер на схеме | 2 |
| Название детали | Диск Тормозной 0007703441 |
| Ссылка на деталь | 0007703441 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393910 |
| Ссылка на деталь | 0002393910 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002153520 |
| Ссылка на деталь | 0002153520 |
| Номер на схеме | 8 |
| Название детали | Скоба Фиксирован. 0007695660 |
| Ссылка на деталь | 0007695660 |
| Номер на схеме | 9 |
| Название детали | Скоба Фиксирован. 0007694971 |
| Ссылка на деталь | 0007694971 |
| Номер на схеме | 10 |
| Название детали | Соединение Резьб. 0007756190 |
| Ссылка на деталь | 0007756190 |
| Номер на схеме | 11 |
| Название детали | Винт Пустотелый 0002186230 |
| Ссылка на деталь | 0002186230 |
| Номер на схеме | 12 |
| Название детали | Кольцо Упл.плоск. 0002364050 |
| Ссылка на деталь | 0002364050 |
| Номер на схеме | 13 |
| Название детали | Штуцер Кольцевой 0000636620 |
| Ссылка на деталь | 0000636620 |
| Номер на схеме | 14 |
| Название детали | Кольцо Уплотнительное 0002366870 |
| Ссылка на деталь | 0002366870 |
| Номер на схеме | 15 |
| Название детали | Клапан Сапуна 0006436480 |
| Ссылка на деталь | 0006436480 |
| Номер на схеме | 16 |
| Название детали | Скоба Фиксирован. 0007694961 |
| Ссылка на деталь | 0007694961 |
| Номер на схеме | 17 |
| Название детали | Кпл.уплотнений 0001760341 |
| Ссылка на деталь | 0001760341 |
| Номер на схеме | 20 |
| Название детали | Крышка Уплотнит. 0006496220 |
| Ссылка на деталь | 0006496220 |
| Номер на схеме | 21 |
| Название детали | Штифт Опорный 0001804380 |
| Ссылка на деталь | 0001804380 |
| Номер на схеме | 22 |
| Название детали | Пружина Нажимная 0001804370 |
| Ссылка на деталь | 0001804370 |
| Номер на схеме | 23 |
| Название детали | Планка Промежуточ. 0001804390 |
| Ссылка на деталь | 0001804390 |
| Номер на схеме | 24 |
| Название детали | Накладка 0006376060 |
| Ссылка на деталь | 0006376060 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-440, Tucano-450 |
| Узел | Рабочий тормоз, Тормоз, Тормозной механизм |
