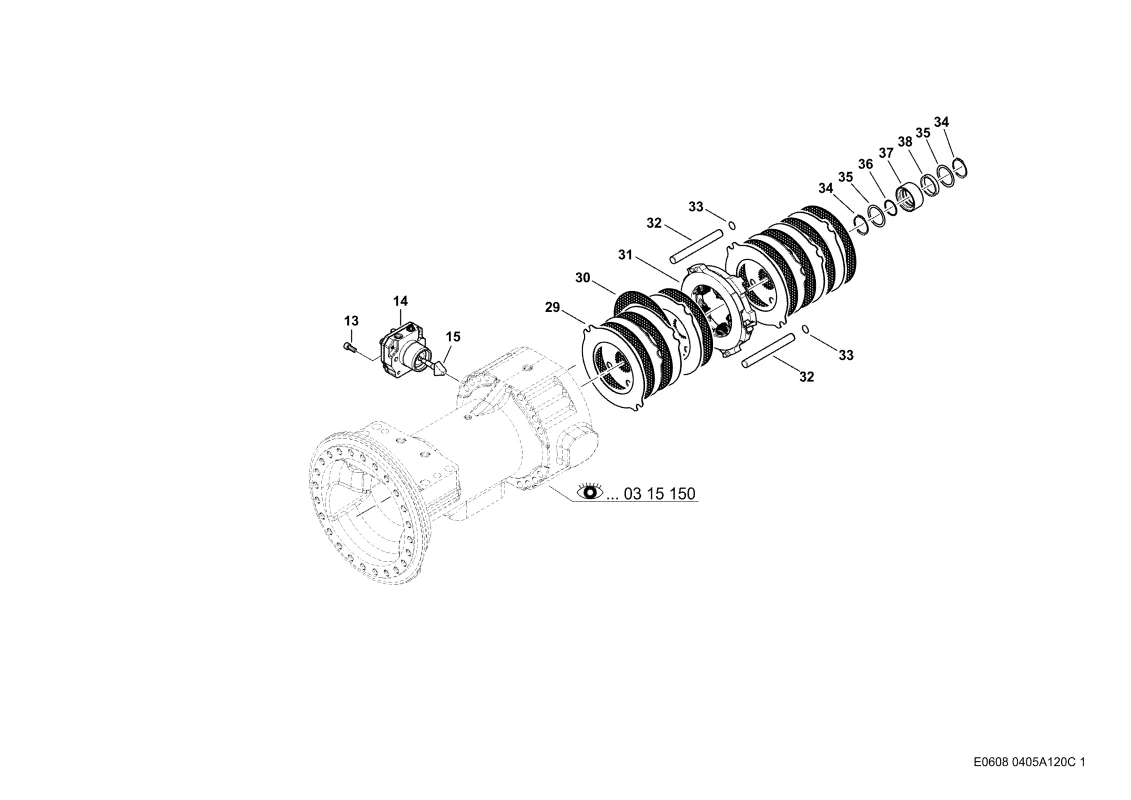

Тормозной механизм. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Тормозной механизм. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 13 |
| Название детали | Винт С Цил.гол. 0002339661 |
| Ссылка на деталь | 0002339661 |
| Номер на схеме | 14 |
| Название детали | Цилиндр Тормозной 0015048360 |
| Ссылка на деталь | 0015048360 |
| Номер на схеме | 14 |
| Название детали | Цилиндр Тормозной 0015048470 |
| Ссылка на деталь | 0015048470 |
| Номер на схеме | 15 |
| Название детали | Клин 0015048370 |
| Ссылка на деталь | 0015048370 |
| Номер на схеме | 29 |
| Название детали | Шайба Промежут. 0015048410 |
| Ссылка на деталь | 0015048410 |
| Номер на схеме | 30 |
| Название детали | Диск 0015048420 |
| Ссылка на деталь | 0015048420 |
| Номер на схеме | 31 |
| Название детали | Диск 0015048430 |
| Ссылка на деталь | 0015048430 |
| Номер на схеме | 32 |
| Название детали | Палец 0015048440 |
| Ссылка на деталь | 0015048440 |
| Номер на схеме | 33 |
| Название детали | Кольцо Стопорное 0002332200 |
| Ссылка на деталь | 0002332200 |
| Номер на схеме | 34 |
| Название детали | Кольцо Стопорное 0002378620 |
| Ссылка на деталь | 0002378620 |
| Номер на схеме | 35 |
| Название детали | Кольцо Стопорное 0015049220 |
| Ссылка на деталь | 0015049220 |
| Номер на схеме | 36 |
| Название детали | Кольцо Уплотнит. 0001030480 |
| Ссылка на деталь | 0001030480 |
| Номер на схеме | 37 |
| Название детали | Кольцо 0015048450 |
| Ссылка на деталь | 0015048450 |
| Номер на схеме | 38 |
| Название детали | Кольцо Центрир. 0015048460 |
| Ссылка на деталь | 0015048460 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
