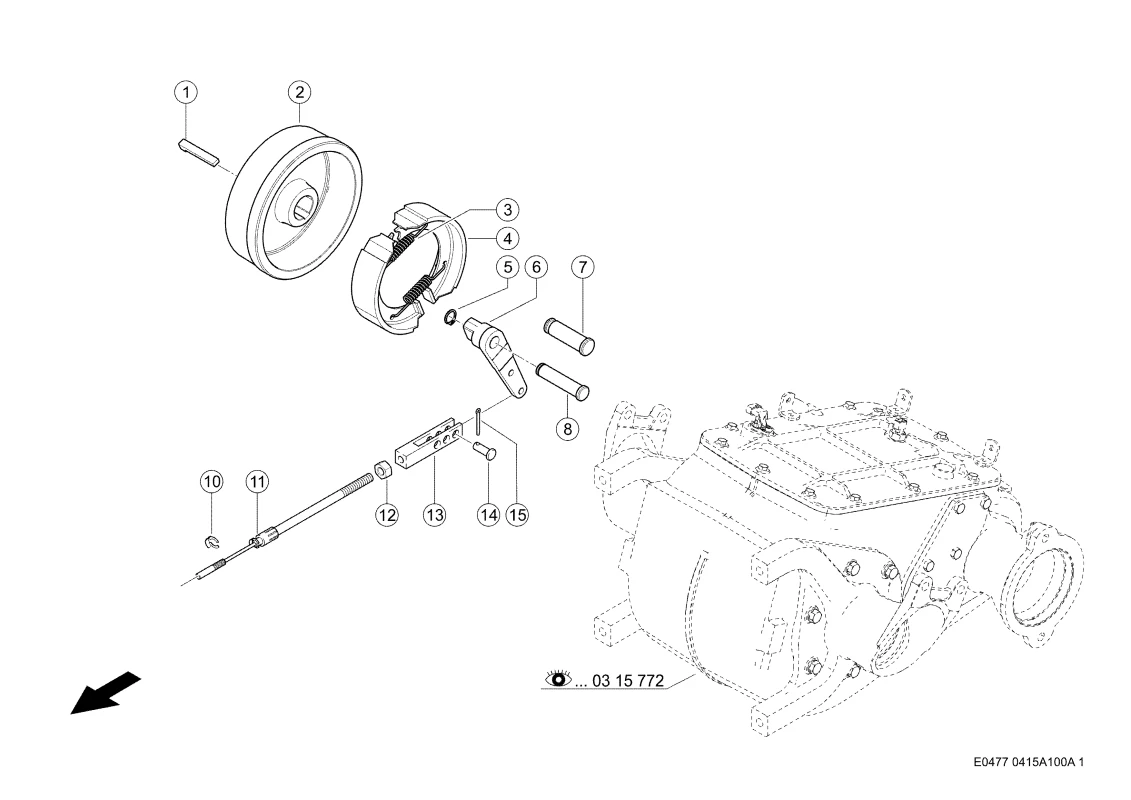

Тормозной механизм. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999. Схема 1
Тормозной механизм. Запчасти для комбайнов tucano 580-570 № машины l1700011 — l1799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Шпонка С Головкой 0006302831 |
| Ссылка на деталь | 0006302831 |
| Номер на схеме | 2 |
| Название детали | Барабан Торм. 0002606860 |
| Ссылка на деталь | 0002606860 |
| Номер на схеме | 3 |
| Название детали | Пружина Растяжен. 0006698560 |
| Ссылка на деталь | 0006698560 |
| Номер на схеме | 4 |
| Название детали | Тормоз Кулачковый 0007695890 |
| Ссылка на деталь | 0007695890 |
| Номер на схеме | 5 |
| Название детали | Кольцо Стопорное 0002344470 |
| Ссылка на деталь | 0002344470 |
| Номер на схеме | 6 |
| Название детали | Кулак Разжимной 0002640630 |
| Ссылка на деталь | 0002640630 |
| Номер на схеме | 7 |
| Название детали | Вал Опорный 0006697350 |
| Ссылка на деталь | 0006697350 |
| Номер на схеме | 8 |
| Название детали | Вал Опорный 0006697360 |
| Ссылка на деталь | 0006697360 |
| Номер на схеме | 10 |
| Название детали | Стопорная Шайба 0005472960 |
| Ссылка на деталь | 0005472960 |
| Номер на схеме | 11 |
| Название детали | Трос Боудена 0007347512 |
| Ссылка на деталь | 0007347512 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002361710 |
| Ссылка на деталь | 0002361710 |
| Номер на схеме | 13 |
| Название детали | Сцепное Устройство 0007543980 |
| Ссылка на деталь | 0007543980 |
| Номер на схеме | 14 |
| Название детали | Палец 0006321330 |
| Ссылка на деталь | 0006321330 |
| Номер на схеме | 15 |
| Название детали | Шплинт 0002350900 |
| Ссылка на деталь | 0002350900 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Стояночный Тормоз, Тормоз, Тормозной механизм |
