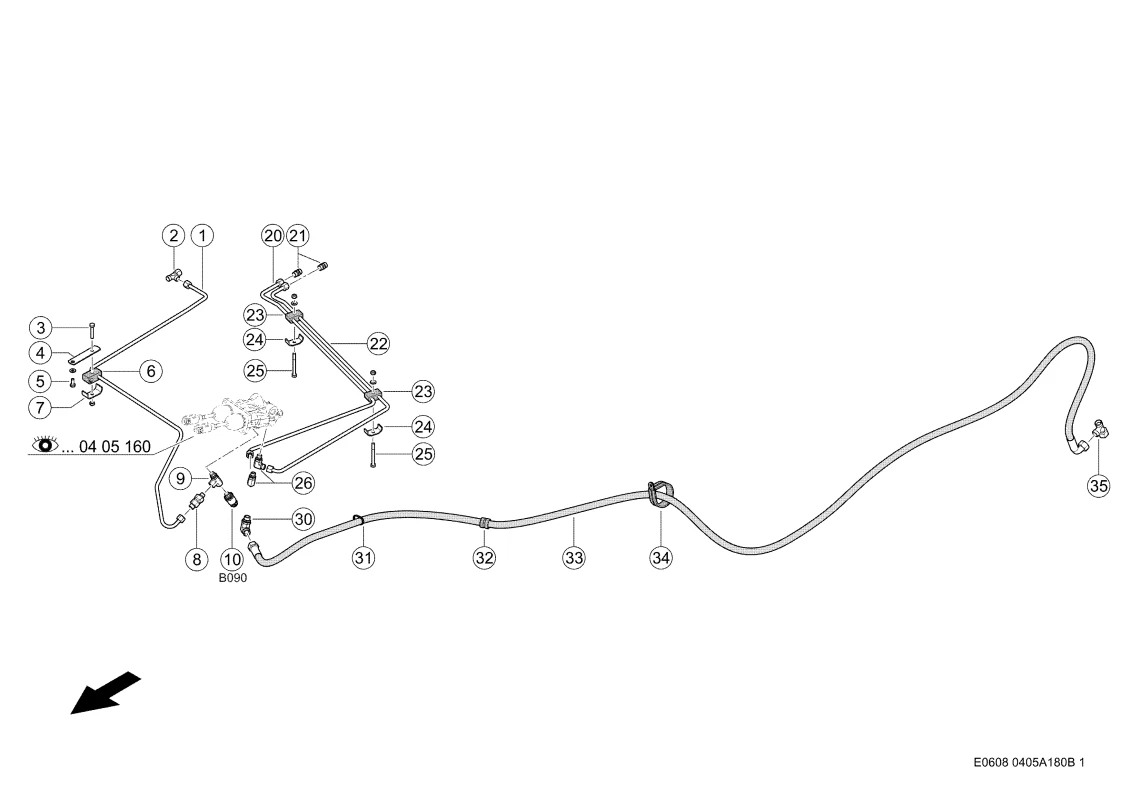

Тормозные линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Тормозные линии. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Трубопровод Торм. 0023148921 |
| Ссылка на деталь | 0023148921 |
| Номер на схеме | 1 |
| Название детали | Трубопровод Торм. 0023148820 |
| Ссылка на деталь | 0023148820 |
| Номер на схеме | 2 |
| Название детали | Трубопровод Торм. 0023148902 |
| Ссылка на деталь | 0023148902 |
| Номер на схеме | 2 |
| Название детали | Тройник 0002388900 |
| Ссылка на деталь | 0002388900 |
| Номер на схеме | 3 |
| Название детали | Болт 6-Гр. 0002374440 |
| Ссылка на деталь | 0002374440 |
| Номер на схеме | 3 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 3 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 4 |
| Название детали | Держатель 0007811381 |
| Ссылка на деталь | 0007811381 |
| Номер на схеме | 4 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 5 |
| Название детали | Болт 6-Гр. 0002355210 |
| Ссылка на деталь | 0002355210 |
| Номер на схеме | 6 |
| Название детали | Опорна Резиновая 0006071100 |
| Ссылка на деталь | 0006071100 |
| Номер на схеме | 6 |
| Название детали | Штуцер 0002387940 |
| Ссылка на деталь | 0002387940 |
| Номер на схеме | 7 |
| Название детали | Скоба Крепежная 0006722090 |
| Ссылка на деталь | 0006722090 |
| Номер на схеме | 8 |
| Название детали | Клапан Обратный 0002187320 |
| Ссылка на деталь | 0002187320 |
| Номер на схеме | 9 |
| Название детали | Штуцер Резьбовой 0001247720 |
| Ссылка на деталь | 0001247720 |
| Номер на схеме | 10 |
| Название детали | Датчик Давления 0000117191 |
| Ссылка на деталь | 0000117191 |
| Номер на схеме | 10 |
| Название детали | Болт 6-Гр. 0002442230 |
| Ссылка на деталь | 0002442230 |
| Номер на схеме | 10 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 11 |
| Название детали | Трубопровод Торм. 0023148961 |
| Ссылка на деталь | 0023148961 |
| Номер на схеме | 12 |
| Название детали | Трубопровод Торм. 0023148941 |
| Ссылка на деталь | 0023148941 |
| Номер на схеме | 13 |
| Название детали | Пластина Упорная 0006562550 |
| Ссылка на деталь | 0006562550 |
| Номер на схеме | 14 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 14 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 15 |
| Название детали | Кольцо Уплотнит. 0002158380 |
| Ссылка на деталь | 0002158380 |
| Номер на схеме | 15 |
| Название детали | Штуцер Резьбовой 0002159170 |
| Ссылка на деталь | 0002159170 |
| Номер на схеме | 20 |
| Название детали | Трубопровод Торм. 0023148881 |
| Ссылка на деталь | 0023148881 |
| Номер на схеме | 21 |
| Название детали | Штуцер 0002387070 |
| Ссылка на деталь | 0002387070 |
| Номер на схеме | 22 |
| Название детали | Трубопровод Торм. 0023148861 |
| Ссылка на деталь | 0023148861 |
| Номер на схеме | 23 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 24 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002355250 |
| Ссылка на деталь | 0002355250 |
| Номер на схеме | 25 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 25 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 26 |
| Название детали | Штуцер Резьбовой 0007385160 |
| Ссылка на деталь | 0007385160 |
| Номер на схеме | 30 |
| Название детали | Штуцер Резьбовой 0002138790 |
| Ссылка на деталь | 0002138790 |
| Номер на схеме | 31 |
| Название детали | Стяжка Кабельная 0002378710 |
| Ссылка на деталь | 0002378710 |
| Номер на схеме | 32 |
| Название детали | Хомут 0002152260 |
| Ссылка на деталь | 0002152260 |
| Номер на схеме | 33 |
| Название детали | Шланг 0011194480 |
| Ссылка на деталь | 0011194480 |
| Номер на схеме | 34 |
| Название детали | Фиксатор 0002174920 |
| Ссылка на деталь | 0002174920 |
| Номер на схеме | 35 |
| Название детали | Штуцер 0002498680 |
| Ссылка на деталь | 0002498680 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел |
