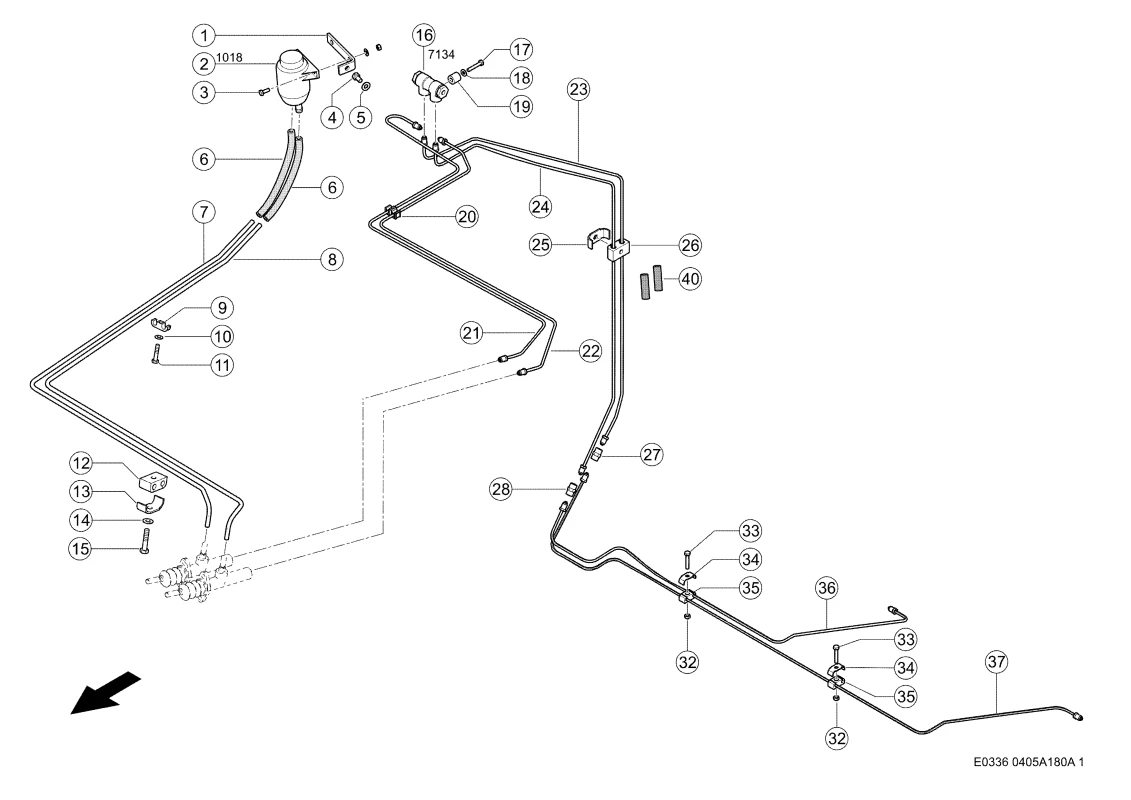

Тормозные линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Тормозные линии. Запчасти для комбайнов tucano 580-570 № машины c3800011 — c3899999
Описание
| Номер на схеме | 1 |
| Название детали | Уголок 0005374991 |
| Ссылка на деталь | 0005374991 |
| Номер на схеме | 2 |
| Название детали | Резервуар Сдвоенн 0006895700 |
| Ссылка на деталь | 0006895700 |
| Номер на схеме | 3 |
| Название детали | Винт Со Сфероцилиндрической Головкой И В 0002172900 |
| Ссылка на деталь | 0002172900 |
| Номер на схеме | 3 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 4 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 5 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 6 |
| Название детали | Шланг 0005109240 |
| Ссылка на деталь | 0005109240 |
| Номер на схеме | 7 |
| Название детали | Труба 0023123442 |
| Ссылка на деталь | 0023123442 |
| Номер на схеме | 8 |
| Название детали | Труба 0023123462 |
| Ссылка на деталь | 0023123462 |
| Номер на схеме | 9 |
| Название детали | Хомут Сдвоенный 0007234980 |
| Ссылка на деталь | 0007234980 |
| Номер на схеме | 10 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 11 |
| Название детали | Болт 6-Гр. 0002424420 |
| Ссылка на деталь | 0002424420 |
| Номер на схеме | 12 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 13 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 14 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002362130 |
| Ссылка на деталь | 0002362130 |
| Номер на схеме | 16 |
| Название детали | Клапан Уравнит. 0009057750 |
| Ссылка на деталь | 0009057750 |
| Номер на схеме | 17 |
| Название детали | Болт 6-Гр. 0002373330 |
| Ссылка на деталь | 0002373330 |
| Номер на схеме | 18 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 19 |
| Название детали | Втулка Распорная 0006695881 |
| Ссылка на деталь | 0006695881 |
| Номер на схеме | 20 |
| Название детали | Зажим Д/Проводов 0002163511 |
| Ссылка на деталь | 0002163511 |
| Номер на схеме | 21 |
| Название детали | Трубопровод Торм. 0023121841 |
| Ссылка на деталь | 0023121841 |
| Номер на схеме | 22 |
| Название детали | Трубопровод Торм. 0023121821 |
| Ссылка на деталь | 0023121821 |
| Номер на схеме | 23 |
| Название детали | Трубопровод Торм. 0023117662 |
| Ссылка на деталь | 0023117662 |
| Номер на схеме | 24 |
| Название детали | Трубопровод Торм. 0023117642 |
| Ссылка на деталь | 0023117642 |
| Номер на схеме | 25 |
| Название детали | Скоба Зажимная 0006832540 |
| Ссылка на деталь | 0006832540 |
| Номер на схеме | 26 |
| Название детали | Опорна Резиновая 0006836580 |
| Ссылка на деталь | 0006836580 |
| Номер на схеме | 27 |
| Название детали | Соединение Резьб. 0006553240 |
| Ссылка на деталь | 0006553240 |
| Номер на схеме | 28 |
| Название детали | Соединение Резьб. 0006553240 |
| Ссылка на деталь | 0006553240 |
| Номер на схеме | 32 |
| Название детали | Гайка 6-Гр. 0002379830 |
| Ссылка на деталь | 0002379830 |
| Номер на схеме | 33 |
| Название детали | Болт 6-Гр. 0002444130 |
| Ссылка на деталь | 0002444130 |
| Номер на схеме | 34 |
| Название детали | Скоба Крепежная 0000714540 |
| Ссылка на деталь | 0000714540 |
| Номер на схеме | 35 |
| Название детали | Опорна Резиновая 0000714560 |
| Ссылка на деталь | 0000714560 |
| Номер на схеме | 36 |
| Название детали | Трубопровод Торм. 0007474220 |
| Ссылка на деталь | 0007474220 |
| Номер на схеме | 37 |
| Название детали | Трубопровод Торм. 0007474200 |
| Ссылка на деталь | 0007474200 |
| Номер на схеме | 40 |
| Название детали | Шланг 0006284880 |
| Ссылка на деталь | 0006284880 |
Детали
| Производитель | Claas |
|---|---|
| Совместимая модель | Tucano-570, Tucano-580 |
| Узел | Рабочий тормоз, Тормоз, Тормозные линии |
