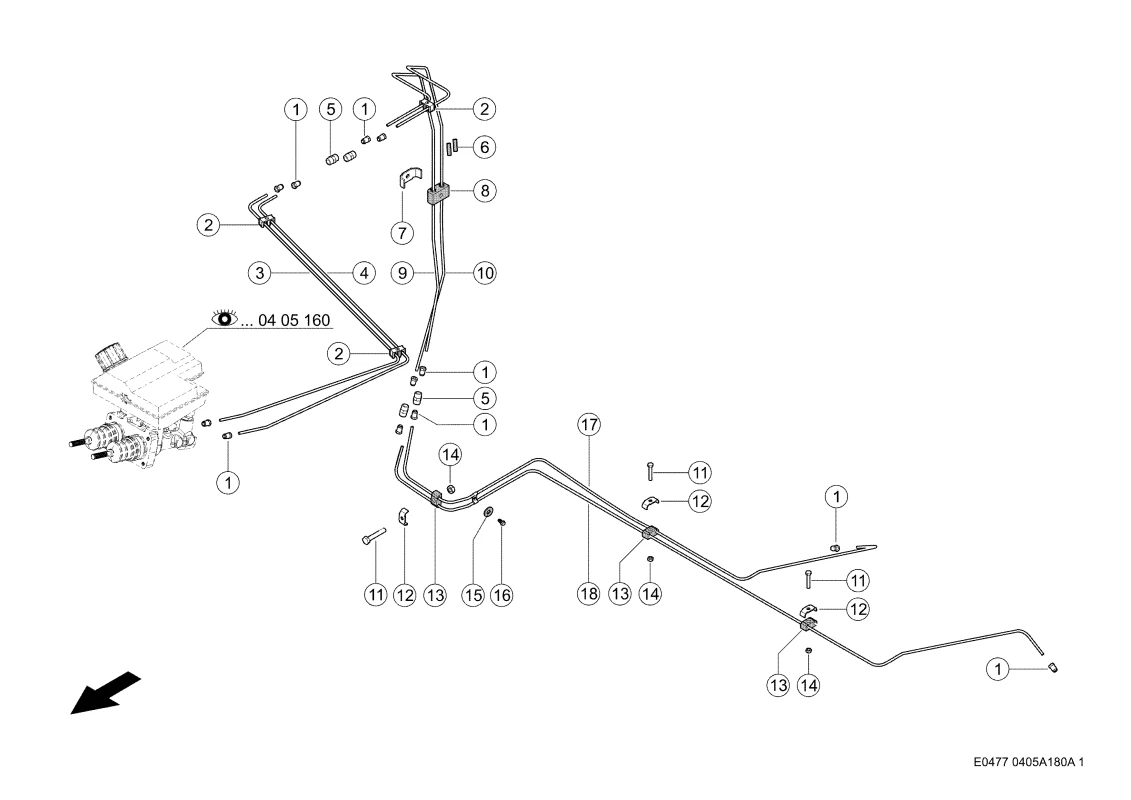

Тормозные линии. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Тормозные линии. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999
Артикул: 159877375 Категории: Запчасти к комбайнам Claas Tucano, Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Гайка Накидная 0002378130 |
Ссылка на деталь | 0002378130 |
Номер на схеме | 2 |
Название детали | Зажим Д/Проводов 0002163511 |
Ссылка на деталь | 0002163511 |
Номер на схеме | 3 |
Название детали | Трубопровод Торм. 0023116942 |
Ссылка на деталь | 0023116942 |
Номер на схеме | 4 |
Название детали | Трубопровод Торм. 0023116922 |
Ссылка на деталь | 0023116922 |
Номер на схеме | 5 |
Название детали | Соединение Резьб. 0006553240 |
Ссылка на деталь | 0006553240 |
Номер на схеме | 6 |
Название детали | Шланг 0006284880 |
Ссылка на деталь | 0006284880 |
Номер на схеме | 7 |
Название детали | Скоба Зажимная 0006832540 |
Ссылка на деталь | 0006832540 |
Номер на схеме | 8 |
Название детали | Опорна Резиновая 0006836580 |
Ссылка на деталь | 0006836580 |
Номер на схеме | 9 |
Название детали | Трубопровод Торм. 0023116982 |
Ссылка на деталь | 0023116982 |
Номер на схеме | 10 |
Название детали | Трубопровод Торм. 0023116962 |
Ссылка на деталь | 0023116962 |
Номер на схеме | 11 |
Название детали | Болт 6-Гр. 0002444130 |
Ссылка на деталь | 0002444130 |
Номер на схеме | 12 |
Название детали | Скоба Крепежная 0000714540 |
Ссылка на деталь | 0000714540 |
Номер на схеме | 13 |
Название детали | Опорна Резиновая 0000714560 |
Ссылка на деталь | 0000714560 |
Номер на схеме | 14 |
Название детали | Гайка 6-Гр. 0002379830 |
Ссылка на деталь | 0002379830 |
Номер на схеме | 15 |
Название детали | Шайба Резиновая 0002163710 |
Ссылка на деталь | 0002163710 |
Номер на схеме | 16 |
Название детали | Болт 6-Гр. 0002373330 |
Ссылка на деталь | 0002373330 |
Номер на схеме | 17 |
Название детали | Трубопровод Торм. 0007474220 |
Ссылка на деталь | 0007474220 |
Номер на схеме | 18 |
Название детали | Трубопровод Торм. 0007474200 |
Ссылка на деталь | 0007474200 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел |
