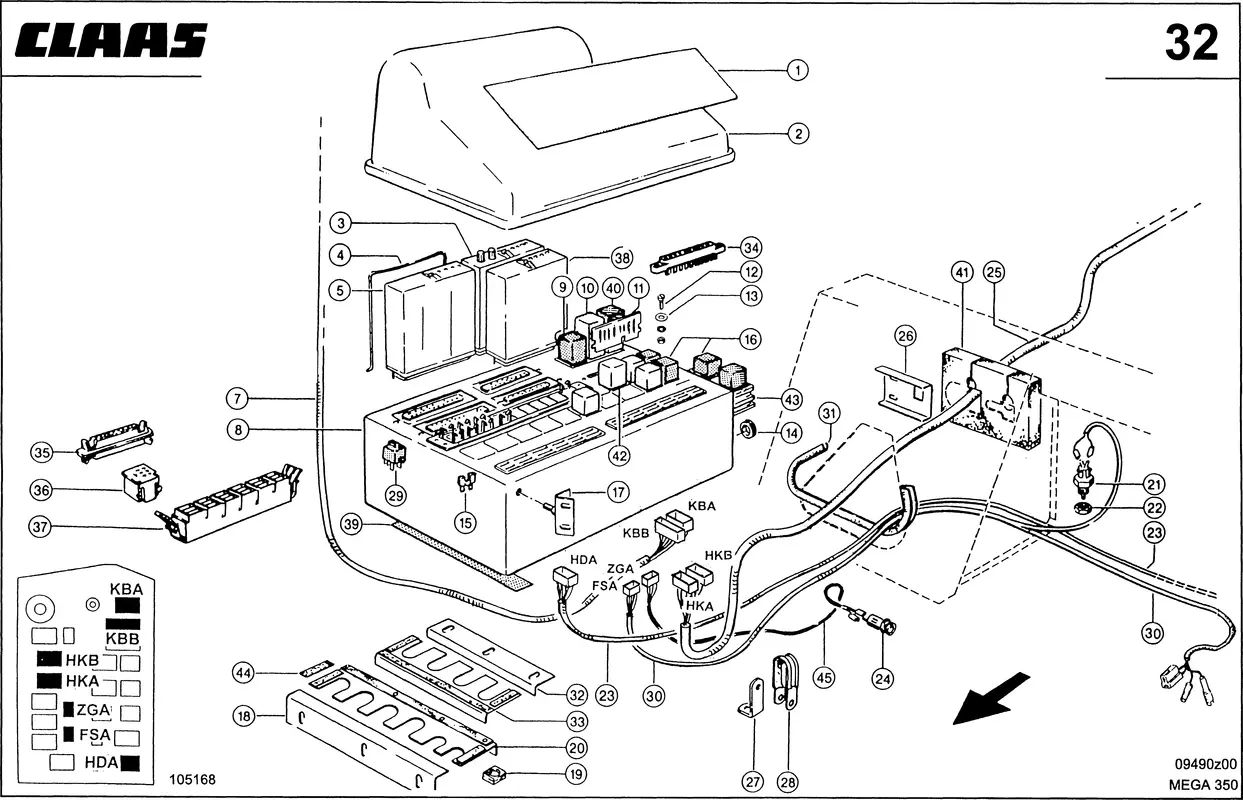

Центр. Электрика. Центральное электрооборудование. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Центр. Электрика. Центральное электрооборудование. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Описание
| Номер на схеме | 1 |
| Название детали | Наклейка 0005166011 |
| Ссылка на деталь | 0005166011 |
| Номер на схеме | 1 |
| Название детали | Наклейка 0005154833 |
| Ссылка на деталь | 0005154833 |
| Номер на схеме | 2 |
| Название детали | Кожух Защитный 0000109150 |
| Ссылка на деталь | 0000109150 |
| Номер на схеме | 3 |
| Название детали | Модуль Вставной 0000100648 |
| Ссылка на деталь | 0000100648 |
| Номер на схеме | 3 |
| Название детали | Модуль Вставной 0001813422 |
| Ссылка на деталь | 0001813422 |
| Номер на схеме | 4 |
| Название детали | Скоба 0000100610 |
| Ссылка на деталь | 0000100610 |
| Номер на схеме | 5 |
| Название детали | Модуль Вставной 0000100660 |
| Ссылка на деталь | 0000100660 |
| Номер на схеме | 7 |
| Название детали | Провод 0000113121 |
| Ссылка на деталь | 0000113121 |
| Номер на схеме | 8 |
| Название детали | Блок Реле 0000114651 |
| Ссылка на деталь | 0000114651 |
| Номер на схеме | 8 |
| Название детали | Блок Реле 0000129026 |
| Ссылка на деталь | 0000129026 |
| Номер на схеме | 9 |
| Название детали | Прерыват.поворота 0006040291 |
| Ссылка на деталь | 0006040291 |
| Номер на схеме | 10 |
| Название детали | Датчик Импульсов 0006040250 |
| Ссылка на деталь | 0006040250 |
| Номер на схеме | 11 |
| Название детали | Плата 0000114590 |
| Ссылка на деталь | 0000114590 |
| Номер на схеме | 11 |
| Название детали | Плата 0000129040 |
| Ссылка на деталь | 0000129040 |
| Номер на схеме | 11 |
| Название детали | Плата Электронная 0000114500 |
| Ссылка на деталь | 0000114500 |
| Номер на схеме | 12 |
| Название детали | Винт С Цил.Гол. 0002394580 |
| Ссылка на деталь | 0002394580 |
| Номер на схеме | 12 |
| Название детали | Гайка 6-Гр. 0002372280 |
| Ссылка на деталь | 0002372280 |
| Номер на схеме | 12 |
| Название детали | Шайба С Зубцами 0002393120 |
| Ссылка на деталь | 0002393120 |
| Номер на схеме | 13 |
| Название детали | Плоская Шайба 0002441330 |
| Ссылка на деталь | 0002441330 |
| Номер на схеме | 14 |
| Название детали | Провод 0006233410 |
| Ссылка на деталь | 0006233410 |
| Номер на схеме | 15 |
| Название детали | Предохр.плоский 0002117540 |
| Ссылка на деталь | 0002117540 |
| Номер на схеме | 15 |
| Название детали | Предохр.плоский 0002117550 |
| Ссылка на деталь | 0002117550 |
| Номер на схеме | 15 |
| Название детали | Предохр.плоский 0002136950 |
| Ссылка на деталь | 0002136950 |
| Номер на схеме | 15 |
| Название детали | Предохр.плоский 0002117560 |
| Ссылка на деталь | 0002117560 |
| Номер на схеме | 15 |
| Название детали | Предохр.плоский 0002158200 |
| Ссылка на деталь | 0002158200 |
| Номер на схеме | 15 |
| Название детали | Предохр.плоский 0002117570 |
| Ссылка на деталь | 0002117570 |
| Номер на схеме | 15 |
| Название детали | Предохр.плоский 0002117580 |
| Ссылка на деталь | 0002117580 |
| Номер на схеме | 15 |
| Название детали | Предохр.Плоский 0002140600 |
| Ссылка на деталь | 0002140600 |
| Номер на схеме | 16 |
| Название детали | Реле Дистанц. 0007440711 |
| Ссылка на деталь | 0007440711 |
| Номер на схеме | 16 |
| Название детали | Реле Дистанц. 0007440711 |
| Ссылка на деталь | 0007440711 |
| Номер на схеме | 17 |
| Название детали | Уголок Опорный 0006236380 |
| Ссылка на деталь | 0006236380 |
| Номер на схеме | 18 |
| Название детали | Пластина Угловая 0000100750 |
| Ссылка на деталь | 0000100750 |
| Номер на схеме | 19 |
| Название детали | Насадка 0000102320 |
| Ссылка на деталь | 0000102320 |
| Номер на схеме | 19 |
| Название детали | Насадка 0000102330 |
| Ссылка на деталь | 0000102330 |
| Номер на схеме | 20 |
| Название детали | Щиток Опорный 0000100740 |
| Ссылка на деталь | 0000100740 |
| Номер на схеме | 21 |
| Название детали | Переключатель 0002159571 |
| Ссылка на деталь | 0002159571 |
| Номер на схеме | 22 |
| Название детали | Гайка 6-Гр. 0002364550 |
| Ссылка на деталь | 0002364550 |
| Номер на схеме | 23 |
| Название детали | Провод 0000114541 |
| Ссылка на деталь | 0000114541 |
| Номер на схеме | 23 |
| Название детали | Провод 0000129131 |
| Ссылка на деталь | 0000129131 |
| Номер на схеме | 24 |
| Название детали | Розетка 0000147980 |
| Ссылка на деталь | 0000147980 |
| Номер на схеме | 24 |
| Название детали | Розетка 0006585231 |
| Ссылка на деталь | 0006585231 |
| Номер на схеме | 24 |
| Название детали | Крышка 0006585240 |
| Ссылка на деталь | 0006585240 |
| Номер на схеме | 24 |
| Название детали | Прикуриватель 0000714460 |
| Ссылка на деталь | 0000714460 |
| Номер на схеме | 25 |
| Название детали | Кпл.Главн.Кабеля 0000128271 |
| Ссылка на деталь | 0000128271 |
| Номер на схеме | 26 |
| Название детали | Щиток Уплотнит. 0006828571 |
| Ссылка на деталь | 0006828571 |
| Номер на схеме | 27 |
| Название детали | Держатель 0000626850 |
| Ссылка на деталь | 0000626850 |
| Номер на схеме | 28 |
| Название детали | Крепежный Хомут 0002112390 |
| Ссылка на деталь | 0002112390 |
| Номер на схеме | 29 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 29 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 30 |
| Название детали | Провод 0000129220 |
| Ссылка на деталь | 0000129220 |
| Номер на схеме | 31 |
| Название детали | Защита Кромок 0002007060 |
| Ссылка на деталь | 0002007060 |
| Номер на схеме | 32 |
| Название детали | Пластина Угловая 0000110080 |
| Ссылка на деталь | 0000110080 |
| Номер на схеме | 33 |
| Название детали | Щиток Опорный 0000110100 |
| Ссылка на деталь | 0000110100 |
| Номер на схеме | 34 |
| Название детали | Соединитель 0000130630 |
| Ссылка на деталь | 0000130630 |
| Номер на схеме | 34 |
| Название детали | Соединитель 0002124850 |
| Ссылка на деталь | 0002124850 |
| Номер на схеме | 35 |
| Название детали | Корпус Розетки 0002117510 |
| Ссылка на деталь | 0002117510 |
| Номер на схеме | 36 |
| Название детали | Цоколь Реле 0002117520 |
| Ссылка на деталь | 0002117520 |
| Номер на схеме | 37 |
| Название детали | Держатель Предохр 0002117530 |
| Ссылка на деталь | 0002117530 |
| Номер на схеме | 38 |
| Название детали | Модуль “Контур” 0000110154 |
| Ссылка на деталь | 0000110154 |
| Номер на схеме | 38 |
| Название детали | Модуль “Контур” 0001813772 |
| Ссылка на деталь | 0001813772 |
| Номер на схеме | 38 |
| Название детали | Модуль “Контур” 0000110260 |
| Ссылка на деталь | 0000110260 |
| Номер на схеме | 39 |
| Название детали | Комплект Наклеек 0005154640 |
| Ссылка на деталь | 0005154640 |
| Номер на схеме | 40 |
| Название детали | Реле Времени 0000126190 |
| Ссылка на деталь | 0000126190 |
| Номер на схеме | 41 |
| Название детали | Изоляция 0006239091 |
| Ссылка на деталь | 0006239091 |
| Номер на схеме | 42 |
| Название детали | Реле Электронное 0000124600 |
| Ссылка на деталь | 0000124600 |
| Номер на схеме | 43 |
| Название детали | Цоколь Реле 0002127820 |
| Ссылка на деталь | 0002127820 |
| Номер на схеме | 44 |
| Название детали | Каучук Ячеистый 0001365460 |
| Ссылка на деталь | 0001365460 |
| Номер на схеме | 45 |
| Название детали | Провод 0000129190 |
| Ссылка на деталь | 0000129190 |
| Номер на схеме | 45 |
| Название детали | Втулка Монтажная 0001819790 |
| Ссылка на деталь | 0001819790 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Центр. Электрика, Центральное Электрооборудование, Электрика / Электроника |
