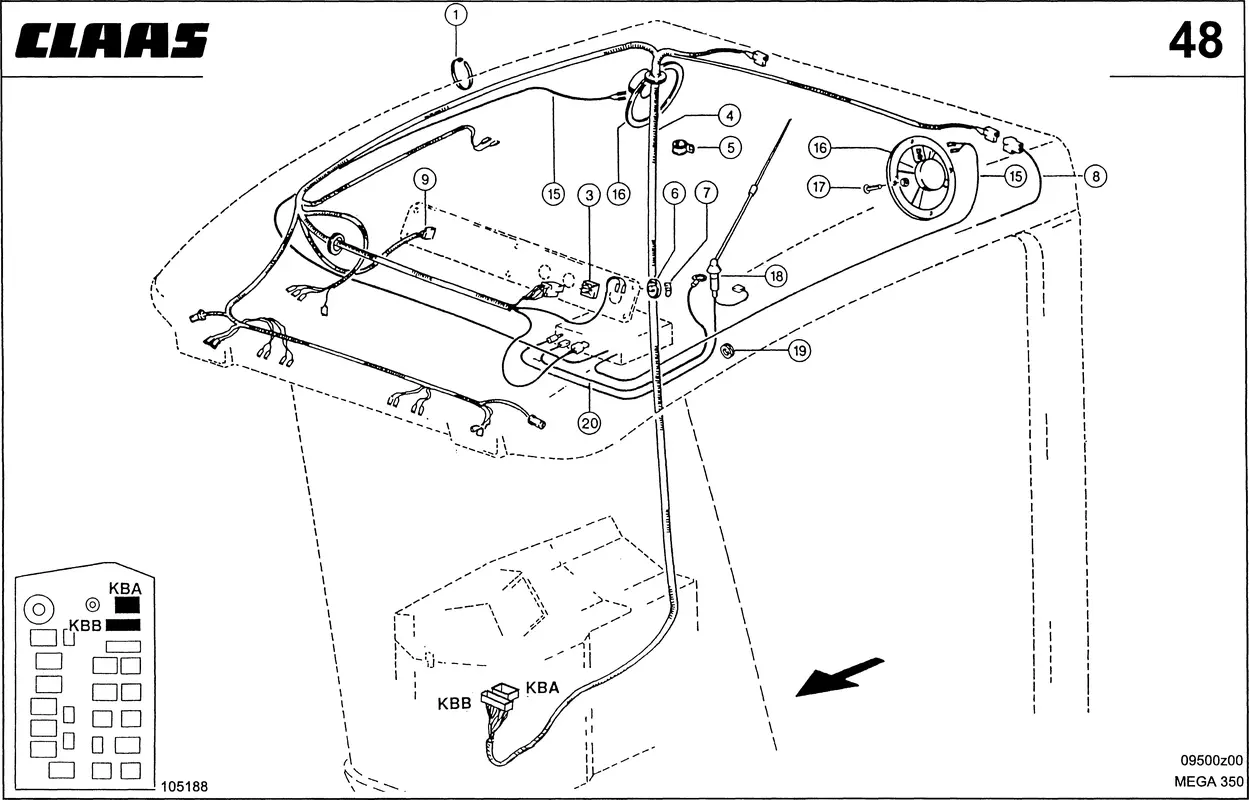

Центральная электрика, кабели кабины. Кабельные комплекты. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Центральная электрика, кабели кабины. Кабельные комплекты. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 158178131
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Стяжка Кабельная 0007556460 |
Ссылка на деталь | 0007556460 |
Номер на схеме | 3 |
Название детали | Выкл. Вентилятора 0006227650 |
Ссылка на деталь | 0006227650 |
Номер на схеме | 4 |
Название детали | Провод 0000113121 |
Ссылка на деталь | 0000113121 |
Номер на схеме | 5 |
Название детали | Хомут 0002154050 |
Ссылка на деталь | 0002154050 |
Номер на схеме | 5 |
Название детали | Хомут 0002154040 |
Ссылка на деталь | 0002154040 |
Номер на схеме | 5 |
Название детали | Хомут 0002154030 |
Ссылка на деталь | 0002154030 |
Номер на схеме | 6 |
Название детали | Ручка Поворотная 0007621870 |
Ссылка на деталь | 0007621870 |
Номер на схеме | 7 |
Название детали | Вставка 0007621850 |
Ссылка на деталь | 0007621850 |
Номер на схеме | 8 |
Название детали | Кабель Соединит. 0000131100 |
Ссылка на деталь | 0000131100 |
Номер на схеме | 9 |
Название детали | Разъём Кругл. 0002135650 |
Ссылка на деталь | 0002135650 |
Номер на схеме | 9 |
Название детали | Контакты 0002135170 |
Ссылка на деталь | 0002135170 |
Номер на схеме | 15 |
Название детали | Кабель 0000127110 |
Ссылка на деталь | 0000127110 |
Номер на схеме | 16 |
Название детали | Динамик 0000132543 |
Ссылка на деталь | 0000132543 |
Номер на схеме | 17 |
Название детали | Винт Для Жести 0002427131 |
Ссылка на деталь | 0002427131 |
Номер на схеме | 17 |
Название детали | Гайка Д/Лист.мет. 0002157380 |
Ссылка на деталь | 0002157380 |
Номер на схеме | 18 |
Название детали | Антенна 0000127090 |
Ссылка на деталь | 0000127090 |
Номер на схеме | 19 |
Название детали | Ввод Кабельный 0007359980 |
Ссылка на деталь | 0007359980 |
Номер на схеме | 20 |
Название детали | Кабель 0000127070 |
Ссылка на деталь | 0000127070 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Центральная электрика, кабели кабины, Электрика / Электроника |
