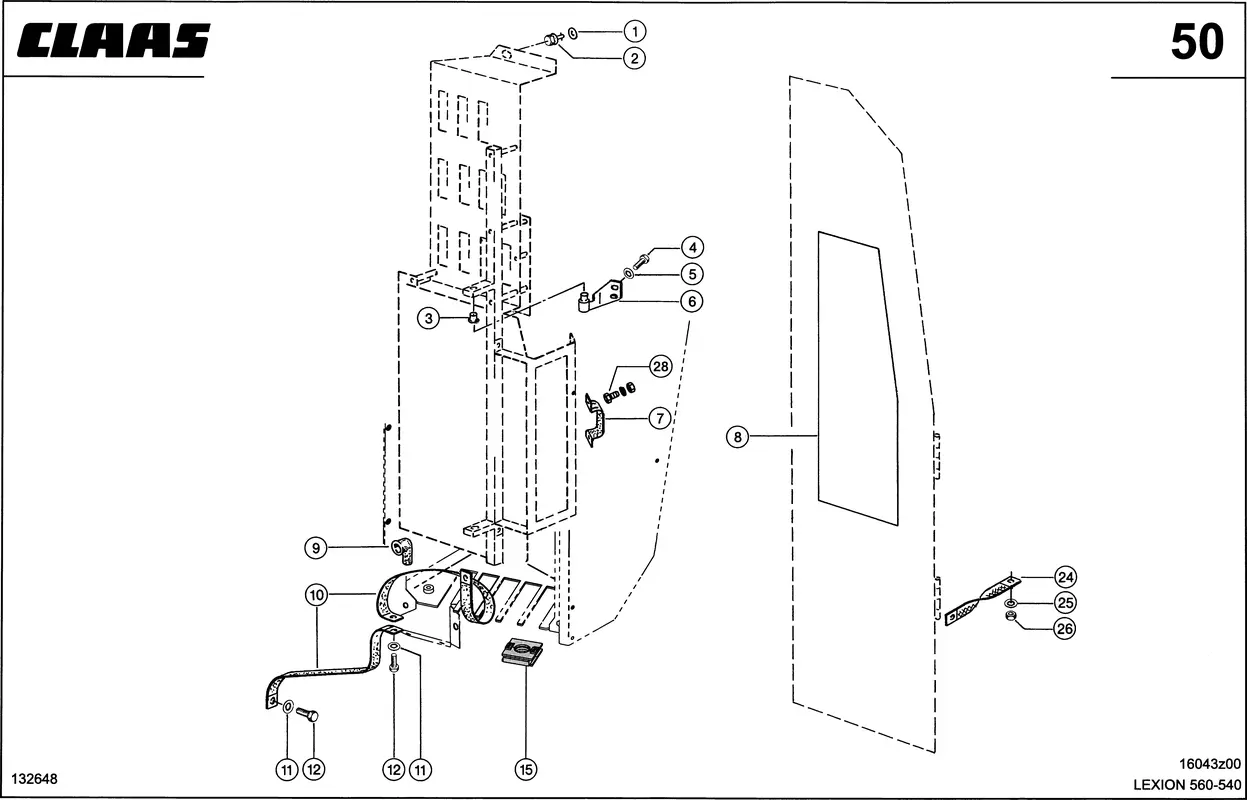

Центральная электрика (крепление). Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Центральная электрика (крепление). Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 147776596
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Шайба Опорная 0006012430 |
Ссылка на деталь | 0006012430 |
Номер на схеме | 2 |
Название детали | Цапфа Запорная 0006016080 |
Ссылка на деталь | 0006016080 |
Номер на схеме | 3 |
Название детали | Втулка 0006000511 |
Ссылка на деталь | 0006000511 |
Номер на схеме | 4 |
Название детали | Болт 6-Гр. 0002374390 |
Ссылка на деталь | 0002374390 |
Номер на схеме | 5 |
Название детали | Шайба Контактная 0002393931 |
Ссылка на деталь | 0002393931 |
Номер на схеме | 6 |
Название детали | Шарнир 0007349971 |
Ссылка на деталь | 0007349971 |
Номер на схеме | 7 |
Название детали | Крепежный Хомут 0002394381 |
Ссылка на деталь | 0002394381 |
Номер на схеме | 8 |
Название детали | Наклейка 0005166031 |
Ссылка на деталь | 0005166031 |
Номер на схеме | 8 |
Название детали | Наклейка 0005163722 |
Ссылка на деталь | 0005163722 |
Номер на схеме | 9 |
Название детали | Колпак Резин. 0007555210 |
Ссылка на деталь | 0007555210 |
Номер на схеме | 9 |
Название детали | Колпак Резин. 0007555220 |
Ссылка на деталь | 0007555220 |
Номер на схеме | 10 |
Название детали | Лента Заземления 0000146570 |
Ссылка на деталь | 0000146570 |
Номер на схеме | 11 |
Название детали | Плоская Шайба 0002165790 |
Ссылка на деталь | 0002165790 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002165780 |
Ссылка на деталь | 0002165780 |
Номер на схеме | 15 |
Название детали | Держатель 0000148720 |
Ссылка на деталь | 0000148720 |
Номер на схеме | 15 |
Название детали | Держатель 0000148780 |
Ссылка на деталь | 0000148780 |
Номер на схеме | 24 |
Название детали | Кабель Заземления 0000135150 |
Ссылка на деталь | 0000135150 |
Номер на схеме | 25 |
Название детали | Шайба Контактная 0002393920 |
Ссылка на деталь | 0002393920 |
Номер на схеме | 26 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 28 |
Название детали | Болт 6-Гр. 0002374650 |
Ссылка на деталь | 0002374650 |
Номер на схеме | 28 |
Название детали | Гайка 6-Гр. 0002361690 |
Ссылка на деталь | 0002361690 |
Номер на схеме | 28 |
Название детали | Шайба Контактная 0002393860 |
Ссылка на деталь | 0002393860 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Центральная электрика (крепление), Центральное Электрооборудование, Электрика / Электроника |
