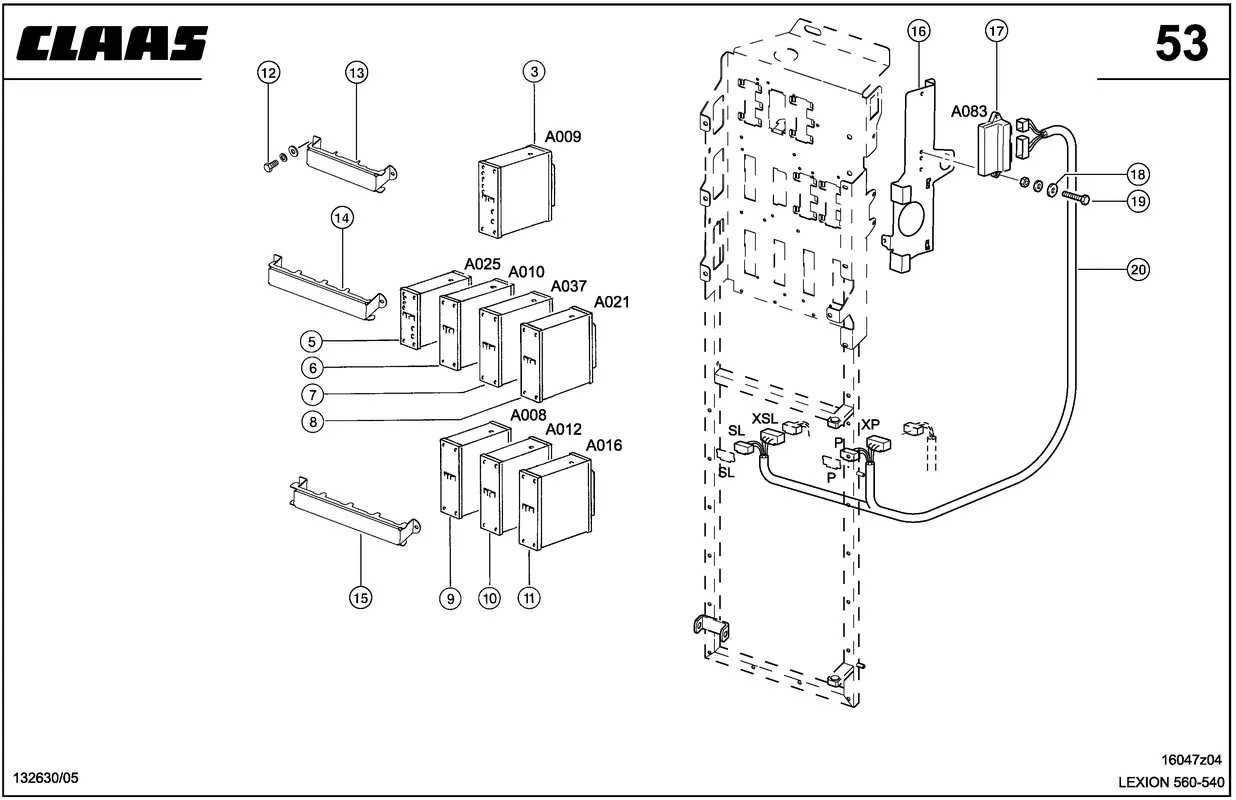

Центральная электрика, модули. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Центральная электрика, модули. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 157777386
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 3 |
Название детали | Модуль 0000149075 |
Ссылка на деталь | 0000149075 |
Номер на схеме | 5 |
Название детали | Модуль 0000149050 |
Ссылка на деталь | 0000149050 |
Номер на схеме | 6 |
Название детали | Модуль Cab 0000152786 |
Ссылка на деталь | 0000152786 |
Номер на схеме | 6 |
Название детали | Модуль 0000151423 |
Ссылка на деталь | 0000151423 |
Номер на схеме | 6 |
Название детали | Модуль 0000149023 |
Ссылка на деталь | 0000149023 |
Номер на схеме | 7 |
Название детали | Модуль 0000160550 |
Ссылка на деталь | 0000160550 |
Номер на схеме | 7 |
Название детали | Модуль 0000149084 |
Ссылка на деталь | 0000149084 |
Номер на схеме | 8 |
Название детали | Модуль 0000149092 |
Ссылка на деталь | 0000149092 |
Номер на схеме | 9 |
Название детали | Модуль 0000151931 |
Ссылка на деталь | 0000151931 |
Номер на схеме | 9 |
Название детали | Модуль 0000151942 |
Ссылка на деталь | 0000151942 |
Номер на схеме | 9 |
Название детали | Модуль 0000139931 |
Ссылка на деталь | 0000139931 |
Номер на схеме | 10 |
Название детали | Модуль 0000149032 |
Ссылка на деталь | 0000149032 |
Номер на схеме | 11 |
Название детали | Модуль 0000149044 |
Ссылка на деталь | 0000149044 |
Номер на схеме | 11 |
Название детали | Модуль 0000151432 |
Ссылка на деталь | 0000151432 |
Номер на схеме | 12 |
Название детали | Болт 6-Гр. 0002390120 |
Ссылка на деталь | 0002390120 |
Номер на схеме | 12 |
Название детали | Кольцо Пружинное 0002364901 |
Ссылка на деталь | 0002364901 |
Номер на схеме | 12 |
Название детали | Диск 0002448970 |
Ссылка на деталь | 0002448970 |
Номер на схеме | 13 |
Название детали | Профиль 0000153671 |
Ссылка на деталь | 0000153671 |
Номер на схеме | 13 |
Название детали | Профиль 0000150840 |
Ссылка на деталь | 0000150840 |
Номер на схеме | 13 |
Название детали | Держатель 0000145450 |
Ссылка на деталь | 0000145450 |
Номер на схеме | 14 |
Название детали | Профиль 0000153681 |
Ссылка на деталь | 0000153681 |
Номер на схеме | 14 |
Название детали | Держатель 0000150540 |
Ссылка на деталь | 0000150540 |
Номер на схеме | 15 |
Название детали | Профиль 0000153651 |
Ссылка на деталь | 0000153651 |
Номер на схеме | 15 |
Название детали | Держатель 0000145470 |
Ссылка на деталь | 0000145470 |
Номер на схеме | 16 |
Название детали | Держатель 0000150682 |
Ссылка на деталь | 0000150682 |
Номер на схеме | 17 |
Название детали | Модуль 0000146433 |
Ссылка на деталь | 0000146433 |
Номер на схеме | 18 |
Название детали | Плоская Шайба 0002342220 |
Ссылка на деталь | 0002342220 |
Номер на схеме | 19 |
Название детали | Болт 6-Гр. 0002380940 |
Ссылка на деталь | 0002380940 |
Номер на схеме | 19 |
Название детали | Кольцо Пружинное 0002351311 |
Ссылка на деталь | 0002351311 |
Номер на схеме | 19 |
Название детали | Гайка 6-Гр. 0002379830 |
Ссылка на деталь | 0002379830 |
Номер на схеме | 20 |
Название детали | Провод 0000160440 |
Ссылка на деталь | 0000160440 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Центральная электрика, модули, Центральное Электрооборудование, Электрика / Электроника |
