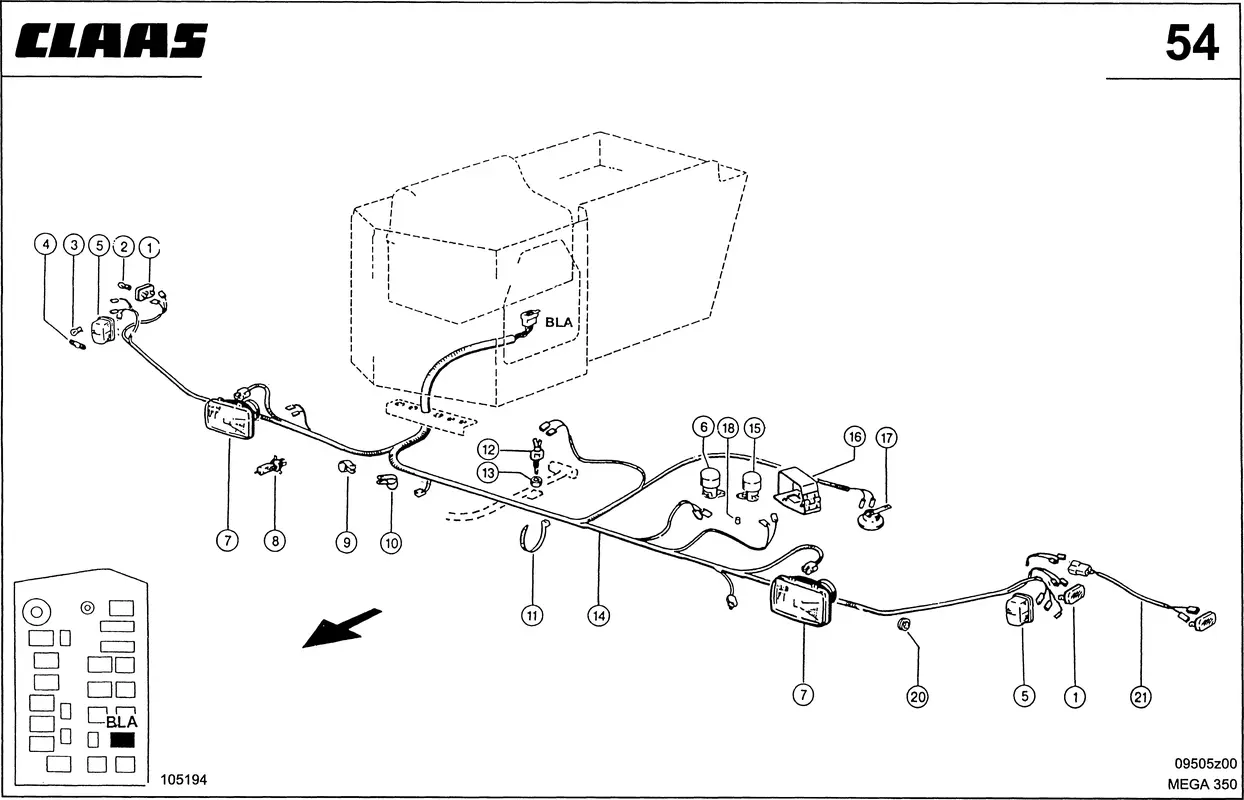

Центральная электрика, освещение. Освещение дороги. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Центральная электрика, освещение. Освещение дороги. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83600011 – 83699999
Артикул: 184278149
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Указатель Повор. 0000131111 |
Ссылка на деталь | 0000131111 |
Номер на схеме | 2 |
Название детали | Лампа Накаливания 0002157650 |
Ссылка на деталь | 0002157650 |
Номер на схеме | 3 |
Название детали | Лампа Накаливания 0002335460 |
Ссылка на деталь | 0002335460 |
Номер на схеме | 4 |
Название детали | Лампа Накаливания 0001779060 |
Ссылка на деталь | 0001779060 |
Номер на схеме | 5 |
Название детали | Фонарь Стояночный 0006228980 |
Ссылка на деталь | 0006228980 |
Номер на схеме | 6 |
Название детали | Переключатель 0000505503 |
Ссылка на деталь | 0000505503 |
Номер на схеме | 6 |
Название детали | Наклейка 0005144933 |
Ссылка на деталь | 0005144933 |
Номер на схеме | 7 |
Название детали | Фара 0006228891 |
Ссылка на деталь | 0006228891 |
Номер на схеме | 7 |
Название детали | Фара 0006228961 |
Ссылка на деталь | 0006228961 |
Номер на схеме | 7 |
Название детали | Элемент Оптическ. 0000108791 |
Ссылка на деталь | 0000108791 |
Номер на схеме | 8 |
Название детали | Лампа Накаливания 0002154270 |
Ссылка на деталь | 0002154270 |
Номер на схеме | 8 |
Название детали | Лампа Накаливания 0002154260 |
Ссылка на деталь | 0002154260 |
Номер на схеме | 9 |
Название детали | Хомут 0002154040 |
Ссылка на деталь | 0002154040 |
Номер на схеме | 9 |
Название детали | Хомут 0002154050 |
Ссылка на деталь | 0002154050 |
Номер на схеме | 9 |
Название детали | Хомут 0002154030 |
Ссылка на деталь | 0002154030 |
Номер на схеме | 10 |
Название детали | Фиксатор 0002394980 |
Ссылка на деталь | 0002394980 |
Номер на схеме | 10 |
Название детали | Крепежный Хомут 0002150830 |
Ссылка на деталь | 0002150830 |
Номер на схеме | 11 |
Название детали | Стяжка Кабельная 0002378710 |
Ссылка на деталь | 0002378710 |
Номер на схеме | 12 |
Название детали | Переключатель 0002159571 |
Ссылка на деталь | 0002159571 |
Номер на схеме | 13 |
Название детали | Гайка 6-Гр. 0002364550 |
Ссылка на деталь | 0002364550 |
Номер на схеме | 14 |
Название детали | Провод 0000112581 |
Ссылка на деталь | 0000112581 |
Номер на схеме | 14 |
Название детали | Провод 0000112820 |
Ссылка на деталь | 0000112820 |
Номер на схеме | 15 |
Название детали | Переключатель 0000505503 |
Ссылка на деталь | 0000505503 |
Номер на схеме | 15 |
Название детали | Наклейка 0005144133 |
Ссылка на деталь | 0005144133 |
Номер на схеме | 16 |
Название детали | Скоба Защитная 0005462660 |
Ссылка на деталь | 0005462660 |
Номер на схеме | 17 |
Название детали | Сигнал Звуковой 0006822920 |
Ссылка на деталь | 0006822920 |
Номер на схеме | 18 |
Название детали | Труба Распорная 0000132110 |
Ссылка на деталь | 0000132110 |
Номер на схеме | 19 |
Название детали | Гильза Изолирующ. 0002394470 |
Ссылка на деталь | 0002394470 |
Номер на схеме | 20 |
Название детали | Ввод Кабельный 0002154090 |
Ссылка на деталь | 0002154090 |
Номер на схеме | 21 |
Название детали | Провод Соединит. 0000754360 |
Ссылка на деталь | 0000754360 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Освещение Дороги, Центральная электрика, освещение, Электрика / Электроника |
