Центральная электрика, реле и предохрани. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Центральная электрика, реле и предохрани. Запчасти для комбайнов lexion 560-540 № машины 58400011 – 58499999
Артикул: 142779050
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание

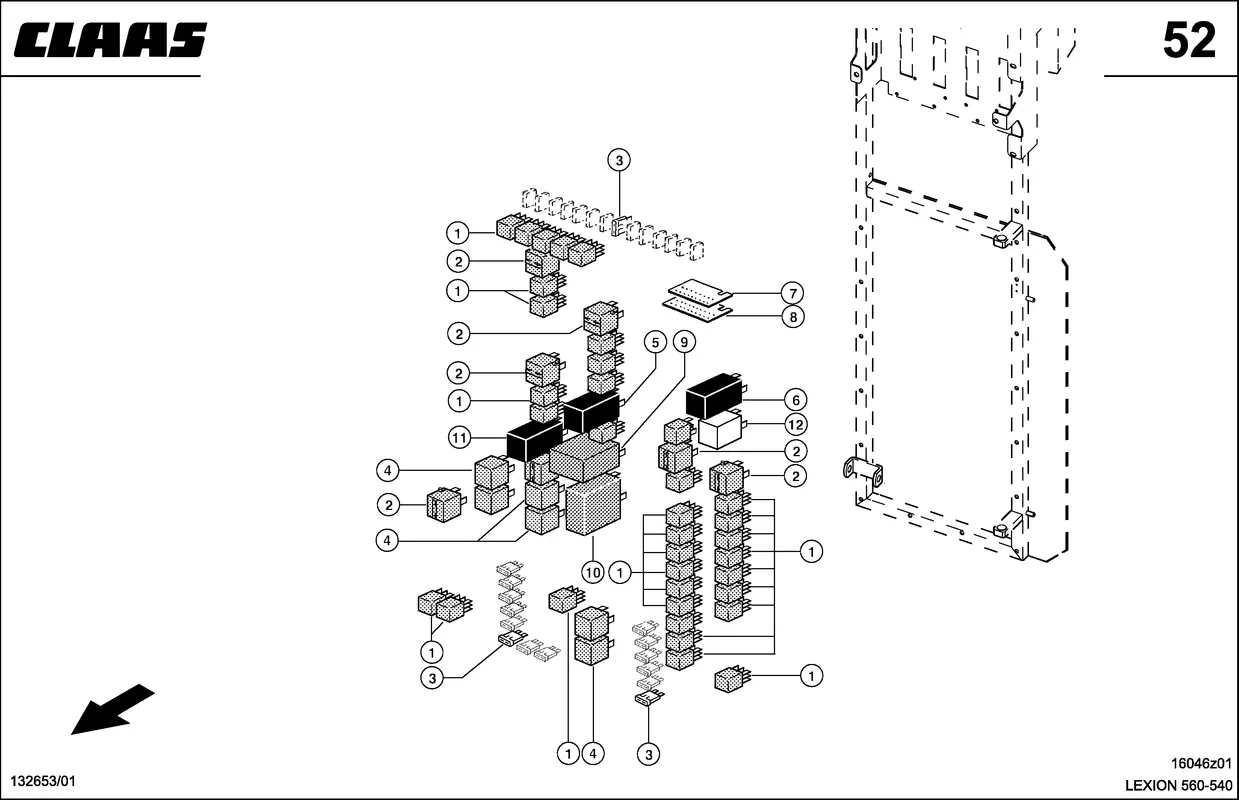

Номер на схеме | 1 |
Название детали | Реле 0000130550 |
Ссылка на деталь | 0000130550 |
Номер на схеме | 2 |
Название детали | Реле 0000130410 |
Ссылка на деталь | 0000130410 |
Номер на схеме | 3 |
Название детали | Предохр.плоский 0002117540 |
Ссылка на деталь | 0002117540 |
Номер на схеме | 3 |
Название детали | Предохр.плоский 0002117550 |
Ссылка на деталь | 0002117550 |
Номер на схеме | 3 |
Название детали | Предохр.плоский 0002136950 |
Ссылка на деталь | 0002136950 |
Номер на схеме | 3 |
Название детали | Предохр.плоский 0002117560 |
Ссылка на деталь | 0002117560 |
Номер на схеме | 3 |
Название детали | Предохр.плоский 0002158200 |
Ссылка на деталь | 0002158200 |
Номер на схеме | 3 |
Название детали | Предохр.плоский 0002117570 |
Ссылка на деталь | 0002117570 |
Номер на схеме | 3 |
Название детали | Предохр.плоский 0002117580 |
Ссылка на деталь | 0002117580 |
Номер на схеме | 4 |
Название детали | Реле 0000130570 |
Ссылка на деталь | 0000130570 |
Номер на схеме | 5 |
Название детали | Реле Времени 0000135170 |
Ссылка на деталь | 0000135170 |
Номер на схеме | 6 |
Название детали | Датчик Импульсов 0006040250 |
Ссылка на деталь | 0006040250 |
Номер на схеме | 7 |
Название детали | Плата 0000137051 |
Ссылка на деталь | 0000137051 |
Номер на схеме | 8 |
Название детали | Плата Электронная 0000145113 |
Ссылка на деталь | 0000145113 |
Номер на схеме | 9 |
Название детали | Модуль 0000146352 |
Ссылка на деталь | 0000146352 |
Номер на схеме | 10 |
Название детали | Модуль 0000146340 |
Ссылка на деталь | 0000146340 |
Номер на схеме | 11 |
Название детали | Реле 0000146320 |
Ссылка на деталь | 0000146320 |
Номер на схеме | 12 |
Название детали | Прерыват.поворота 0006040291 |
Ссылка на деталь | 0006040291 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Центральная электрика, реле и предохрани, Центральное Электрооборудование, Электрика / Электроника |
