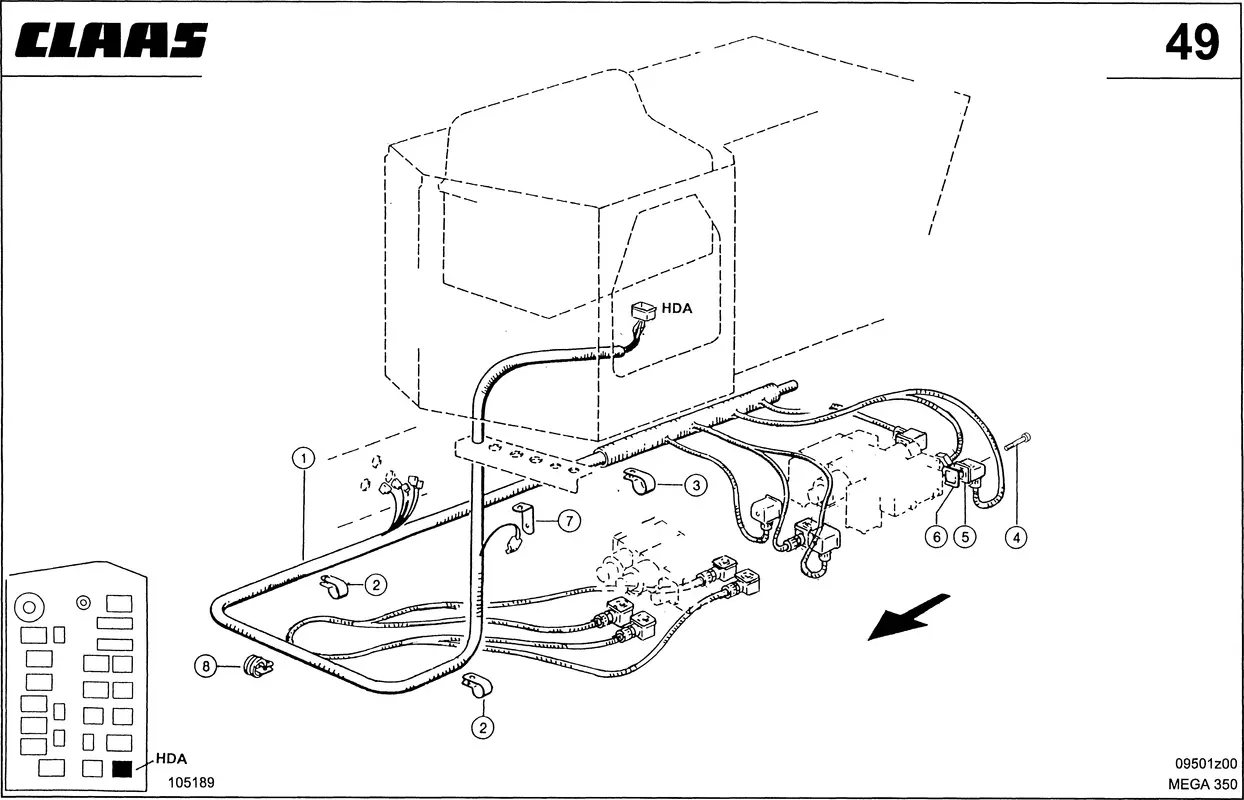

Центральная электрика, управление гидрав. Кабельные комплекты. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Центральная электрика, управление гидрав. Кабельные комплекты. Электрика / электроника. Запчасти для комбайнов mega 350 № машины 83500011 – 83599999
Артикул: 157877911
Категории: Схемы на сельхозтехнику, Схемы узлов Claas
Описание
Номер на схеме | 1 |
Название детали | Провод 0000129131 |
Ссылка на деталь | 0000129131 |
Номер на схеме | 2 |
Название детали | Хомут 0002154050 |
Ссылка на деталь | 0002154050 |
Номер на схеме | 3 |
Название детали | Фиксатор 0002394980 |
Ссылка на деталь | 0002394980 |
Номер на схеме | 4 |
Название детали | Винт С Цил.Гол. 0002114940 |
Ссылка на деталь | 0002114940 |
Номер на схеме | 5 |
Название детали | Штепсель Приборный 0006281990 |
Ссылка на деталь | 0006281990 |
Номер на схеме | 5 |
Название детали | Диод 0000507240 |
Ссылка на деталь | 0000507240 |
Номер на схеме | 6 |
Название детали | Уплотнение 0001774601 |
Ссылка на деталь | 0001774601 |
Номер на схеме | 7 |
Название детали | Уголок 0006593591 |
Ссылка на деталь | 0006593591 |
Номер на схеме | 8 |
Название детали | Крепежный Хомут 0002150830 |
Ссылка на деталь | 0002150830 |
Номер на схеме | 8 |
Название детали | Держатель Штепс. 0000132680 |
Ссылка на деталь | 0000132680 |
Детали
Совместимая модель | |
---|---|
Производитель | |
Узел | Кабельные Комплекты, Центральная электрика, управление гидрав, Электрика / Электроника |
