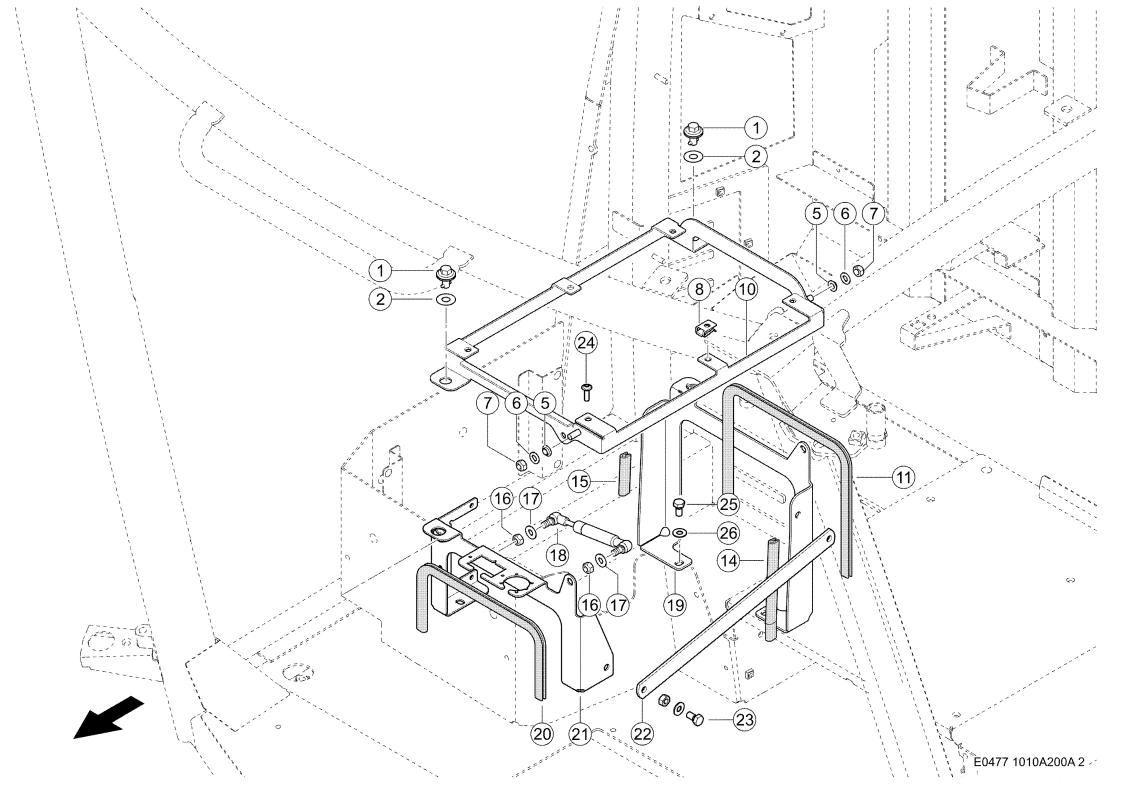

Центральное электрооборудование. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Центральное электрооборудование. Запчасти для комбайнов tucano 580-570 № машины l0700011 – l0799999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Цапфа Запорная 0002334700 |
| Ссылка на деталь | 0002334700 |
| Номер на схеме | 1 |
| Название детали | Защита 0005586171 |
| Ссылка на деталь | 0005586171 |
| Номер на схеме | 1 |
| Название детали | Крышка 0005360121 |
| Ссылка на деталь | 0005360121 |
| Номер на схеме | 1 |
| Название детали | Блок Реле 0000167012 |
| Ссылка на деталь | 0000167012 |
| Номер на схеме | 2 |
| Название детали | Блок Реле 0018108532 |
| Ссылка на деталь | 0018108532 |
| Номер на схеме | 2 |
| Название детали | Шайба Опорная 0006012430 |
| Ссылка на деталь | 0006012430 |
| Номер на схеме | 2 |
| Название детали | Гайка 6-Гр. 0002169640 |
| Ссылка на деталь | 0002169640 |
| Номер на схеме | 2 |
| Название детали | Винт С Плоск.гол. 0002350162 |
| Ссылка на деталь | 0002350162 |
| Номер на схеме | 3 |
| Название детали | Блок Реле 0018107520 |
| Ссылка на деталь | 0018107520 |
| Номер на схеме | 3 |
| Название детали | Диск 0002137170 |
| Ссылка на деталь | 0002137170 |
| Номер на схеме | 3 |
| Название детали | Гайка 6-Гр. 0002175890 |
| Ссылка на деталь | 0002175890 |
| Номер на схеме | 4 |
| Название детали | Предохр.плоский 0002158200 |
| Ссылка на деталь | 0002158200 |
| Номер на схеме | 4 |
| Название детали | Предохр.плоский 0002117540 |
| Ссылка на деталь | 0002117540 |
| Номер на схеме | 4 |
| Название детали | Плоская Шайба 0002175880 |
| Ссылка на деталь | 0002175880 |
| Номер на схеме | 4 |
| Название детали | Предохр.плоский 0002117560 |
| Ссылка на деталь | 0002117560 |
| Номер на схеме | 4 |
| Название детали | Предохр.плоский 0002136950 |
| Ссылка на деталь | 0002136950 |
| Номер на схеме | 4 |
| Название детали | Шайба 0006084740 |
| Ссылка на деталь | 0006084740 |
| Номер на схеме | 4 |
| Название детали | Предохр.плоский 0002117550 |
| Ссылка на деталь | 0002117550 |
| Номер на схеме | 4 |
| Название детали | Предохр.плоский 0002117580 |
| Ссылка на деталь | 0002117580 |
| Номер на схеме | 5 |
| Название детали | Подшипник Скольж. 0007986720 |
| Ссылка на деталь | 0007986720 |
| Номер на схеме | 5 |
| Название детали | Гайка 6-Гр. 0002169650 |
| Ссылка на деталь | 0002169650 |
| Номер на схеме | 5 |
| Название детали | Держатель 0005360161 |
| Ссылка на деталь | 0005360161 |
| Номер на схеме | 5 |
| Название детали | Предохранитель 0000161470 |
| Ссылка на деталь | 0000161470 |
| Номер на схеме | 6 |
| Название детали | Плоская Шайба 0002369122 |
| Ссылка на деталь | 0002369122 |
| Номер на схеме | 6 |
| Название детали | Предохранитель 0000161480 |
| Ссылка на деталь | 0000161480 |
| Номер на схеме | 6 |
| Название детали | Болт 6-Гр. 0002374640 |
| Ссылка на деталь | 0002374640 |
| Номер на схеме | 6 |
| Название детали | Плоская Шайба 0002165790 |
| Ссылка на деталь | 0002165790 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0002117560 |
| Ссылка на деталь | 0002117560 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0002117540 |
| Ссылка на деталь | 0002117540 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0002117550 |
| Ссылка на деталь | 0002117550 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0002136950 |
| Ссылка на деталь | 0002136950 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0002158200 |
| Ссылка на деталь | 0002158200 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0002117570 |
| Ссылка на деталь | 0002117570 |
| Номер на схеме | 7 |
| Название детали | Предохр.плоский 0002117580 |
| Ссылка на деталь | 0002117580 |
| Номер на схеме | 7 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 7 |
| Название детали | Болт 0002171710 |
| Ссылка на деталь | 0002171710 |
| Номер на схеме | 7 |
| Название детали | Шайба Контактная 0002393860 |
| Ссылка на деталь | 0002393860 |
| Номер на схеме | 8 |
| Название детали | Гайка Д/Лист.мет. 7700068067 |
| Ссылка на деталь | 7700068067 |
| Номер на схеме | 8 |
| Название детали | Реле 0000130410 |
| Ссылка на деталь | 0000130410 |
| Номер на схеме | 8 |
| Название детали | Реле 0000130410 |
| Ссылка на деталь | 0000130410 |
| Номер на схеме | 9 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 9 |
| Название детали | Реле 0000130410 |
| Ссылка на деталь | 0000130410 |
| Номер на схеме | 10 |
| Название детали | Ремком. Рамы 0005597722 |
| Ссылка на деталь | 0005597722 |
| Номер на схеме | 10 |
| Название детали | Диск 0002137170 |
| Ссылка на деталь | 0002137170 |
| Номер на схеме | 10 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 11 |
| Название детали | Защита Кромок 0001365030 |
| Ссылка на деталь | 0001365030 |
| Номер на схеме | 11 |
| Название детали | Гайка 6-Гр. 0002169640 |
| Ссылка на деталь | 0002169640 |
| Номер на схеме | 11 |
| Название детали | Реле 0000130410 |
| Ссылка на деталь | 0000130410 |
| Номер на схеме | 12 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 12 |
| Название детали | Плоская Шайба 0002165790 |
| Ссылка на деталь | 0002165790 |
| Номер на схеме | 13 |
| Название детали | Прерыват.поворота 0006040291 |
| Ссылка на деталь | 0006040291 |
| Номер на схеме | 13 |
| Название детали | Гайка 6-Гр. 0002169650 |
| Ссылка на деталь | 0002169650 |
| Номер на схеме | 14 |
| Название детали | Защита Кромок 0001365030 |
| Ссылка на деталь | 0001365030 |
| Номер на схеме | 14 |
| Название детали | Реле 0000130570 |
| Ссылка на деталь | 0000130570 |
| Номер на схеме | 14 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 15 |
| Название детали | Палец Стопорн. 0000167801 |
| Ссылка на деталь | 0000167801 |
| Номер на схеме | 15 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 15 |
| Название детали | Защита Кромок 0001365030 |
| Ссылка на деталь | 0001365030 |
| Номер на схеме | 16 |
| Название детали | Реле 0000162140 |
| Ссылка на деталь | 0000162140 |
| Номер на схеме | 16 |
| Название детали | Гайка Стопорная 0002381320 |
| Ссылка на деталь | 0002381320 |
| Номер на схеме | 16 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 17 |
| Название детали | Реле 0000130550 |
| Ссылка на деталь | 0000130550 |
| Номер на схеме | 17 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 18 |
| Название детали | Элемент Упругий 0007294470 |
| Ссылка на деталь | 0007294470 |
| Номер на схеме | 19 |
| Название детали | Держатель 0005597774 |
| Ссылка на деталь | 0005597774 |
| Номер на схеме | 20 |
| Название детали | Защита Кромок 0001365030 |
| Ссылка на деталь | 0001365030 |
| Номер на схеме | 21 |
| Название детали | Держатель 0005597755 |
| Ссылка на деталь | 0005597755 |
| Номер на схеме | 22 |
| Название детали | Стойка 0005413780 |
| Ссылка на деталь | 0005413780 |
| Номер на схеме | 23 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 23 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 23 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 24 |
| Название детали | Винт С Головкой 0002173210 |
| Ссылка на деталь | 0002173210 |
| Номер на схеме | 25 |
| Название детали | Болт 6-Гр. 0002374390 |
| Ссылка на деталь | 0002374390 |
| Номер на схеме | 26 |
| Название детали | Шайба Контактная 0002393931 |
| Ссылка на деталь | 0002393931 |
