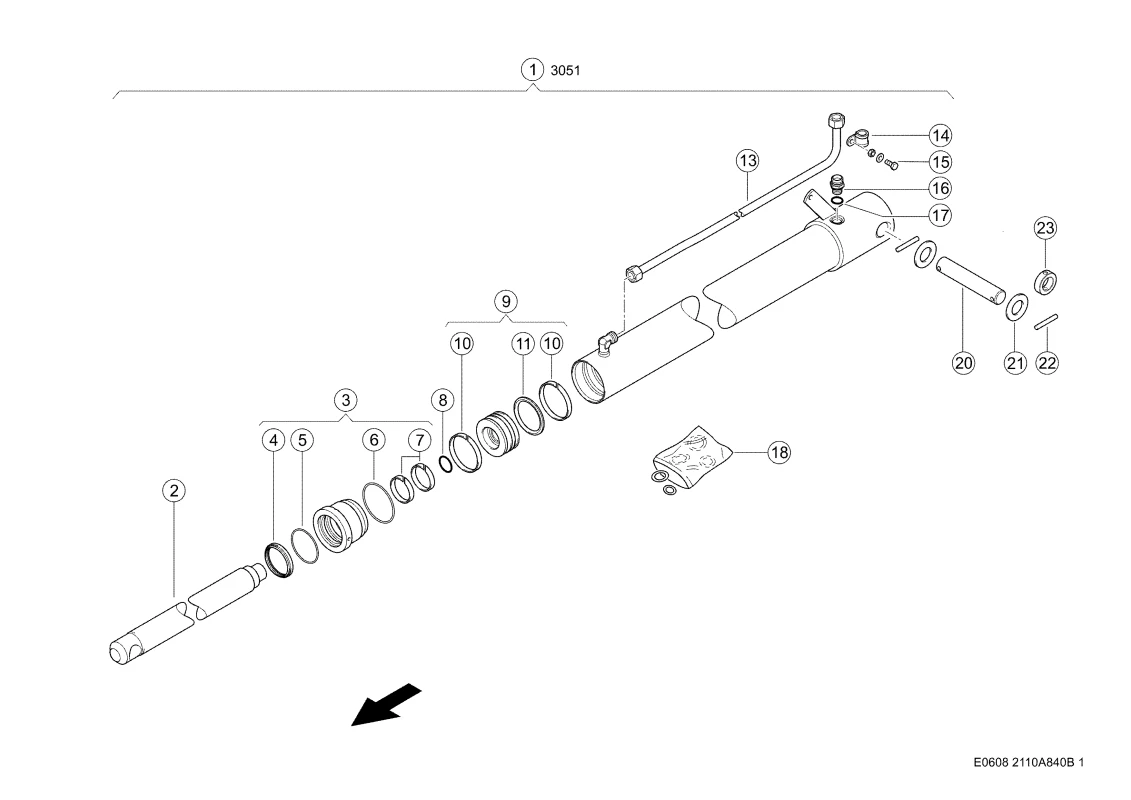

Цилиндр приставки. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Цилиндр приставки. Запчасти для комбайнов tucano 450-440 № машины l3500011 – l3599999. Схема 1
Описание
| Номер на схеме | 1 |
| Название детали | Гидроцилиндр В Сборе 0000408904 |
| Ссылка на деталь | 0000408904 |
| Номер на схеме | 2 |
| Название детали | Шток 0000428570 |
| Ссылка на деталь | 0000428570 |
| Номер на схеме | 3 |
| Название детали | Головка Цилиндра 0000858472 |
| Ссылка на деталь | 0000858472 |
| Номер на схеме | 4 |
| Название детали | Сбрасыватель 2-Ст 0002168740 |
| Ссылка на деталь | 0002168740 |
| Номер на схеме | 5 |
| Название детали | Кольцо Уплотнит. 0002176950 |
| Ссылка на деталь | 0002176950 |
| Номер на схеме | 6 |
| Название детали | Кольцо Уплотнит. 0002152600 |
| Ссылка на деталь | 0002152600 |
| Номер на схеме | 7 |
| Название детали | Манжета 0002168730 |
| Ссылка на деталь | 0002168730 |
| Номер на схеме | 8 |
| Название детали | Кольцо Уплотнит. 0002158370 |
| Ссылка на деталь | 0002158370 |
| Номер на схеме | 9 |
| Название детали | Поршень Смонт. 0000858452 |
| Ссылка на деталь | 0000858452 |
| Номер на схеме | 10 |
| Название детали | Манжета 0002184620 |
| Ссылка на деталь | 0002184620 |
| Номер на схеме | 11 |
| Название детали | Уплотнение Поршня 0002168720 |
| Ссылка на деталь | 0002168720 |
| Номер на схеме | 13 |
| Название детали | Труба 0000428581 |
| Ссылка на деталь | 0000428581 |
| Номер на схеме | 14 |
| Название детали | Крепежный Хомут 0008129910 |
| Ссылка на деталь | 0008129910 |
| Номер на схеме | 15 |
| Название детали | Болт 6-Гр. 0002362000 |
| Ссылка на деталь | 0002362000 |
| Номер на схеме | 15 |
| Название детали | Шайба Контактная 0002393870 |
| Ссылка на деталь | 0002393870 |
| Номер на схеме | 15 |
| Название детали | Гайка 6-Гр. 0002361700 |
| Ссылка на деталь | 0002361700 |
| Номер на схеме | 16 |
| Название детали | Штуцер Резьбовой 0002159190 |
| Ссылка на деталь | 0002159190 |
| Номер на схеме | 17 |
| Название детали | Кольцо Уплотнит. 0002158390 |
| Ссылка на деталь | 0002158390 |
| Номер на схеме | 18 |
| Название детали | Кпл.уплотнений 0000458791 |
| Ссылка на деталь | 0000458791 |
| Номер на схеме | 18 |
| Название детали | Кпл.уплотнений 0000456200 |
| Ссылка на деталь | 0000456200 |
| Номер на схеме | 20 |
| Название детали | Палец 0009521354 |
| Ссылка на деталь | 0009521354 |
| Номер на схеме | 20 |
| Название детали | Палец 0005184622 |
| Ссылка на деталь | 0005184622 |
| Номер на схеме | 21 |
| Название детали | Диск 0002375902 |
| Ссылка на деталь | 0002375902 |
| Номер на схеме | 22 |
| Название детали | Штифт Распорный 0002356812 |
| Ссылка на деталь | 0002356812 |
| Номер на схеме | 22 |
| Название детали | Штифт Спиральный 0004715380 |
| Ссылка на деталь | 0004715380 |
| Номер на схеме | 23 |
| Название детали | Втулка 0000459661 |
| Ссылка на деталь | 0000459661 |
Детали
| Совместимая модель | |
|---|---|
| Производитель | |
| Узел | Наклонная Камера, Подающий Агрегат / Приёмная Камера, Цилиндр приставки |
